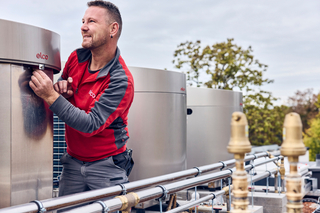

Die Luft/Wasser-Wärmepumpen-Serie verfügt über ein Edelstahlgehäuse und eine klare, reduzierte Gestaltung, die mit dem iF Design Award 2022 ausgezeichnet wurde und Red Dot Winner 2022 ist.
Bild: Elco
Luxuriöses Wohnen zeigt sich nicht nur in Lage, Architektur und Ausstattung, sondern ebenso in der Qualität der technischen Gebäudeausrüstung. Diese soll zuverlässig arbeiten, im Alltag kaum auffallen und dabei energieeffizient sein. Für einen Neubau mit 5 gehobenen Eigentumswohnungen im Münchner Stadtteil Bogenhausen fiel die Wahl deshalb auf eine Kaskadenlösung mit 3 Luft/Wasser-Wärmepumpen des Herstellers Elco.
Der klar gegliederte Mehrfamilienhausneubau mit Flachdach, weit auskragenden, hellen Terrassenbändern und großformatigen Glasflächen umfasst fünf 3- bis 5-Zimmer-Wohnungen mit Wohnflächen von rund 130 bis 185 m2. Großzügige Balkone und Terrassen sowie das gesamte Ambiente prägen den Anspruch, der sich auch in der technischen Gebäudeausrüstung fortsetzt. Hinzu kommen die funktionalen Anforderungen.
Bedarfsgerechte Wärmeerzeugung durch Kaskadenbetrieb

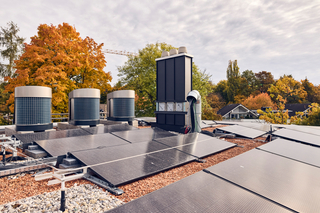

Wärmepumpenkaskade und Photovoltaik stehen für ein effizientes, zukunftsorientiertes Energiekonzept im hochwertigen Neubau.
Bild: Elco
Insbesondere in Mehrfamilienhäusern ist das Lastprofil selten gleichmäßig. Der Bedarf steigt morgens, flacht tagsüber ab und nimmt abends wieder zu. Hinzu kommen saisonale Schwankungen. Deshalb war eine präzise Heizlastberechnung und Dimensionierung entscheidend, ergänzt um planerische Reserven, um bei erhöhtem Warmwasserbedarf oder kurzfristigen Spitzenlasten immer noch die volle Leistung abdecken zu können. Denn wenn atypische Nutzungsprofile, erhöhter Warmwasserbedarf oder kurzfristige Spitzenlasten auftreten, soll dennoch komfortabel nachgeregelt werden können, ohne das System dauerhaft in ungünstige Betriebsbereiche zu bringen.

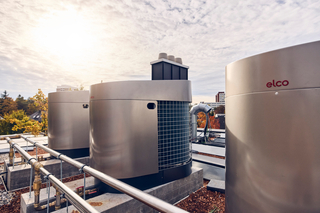

Die Kaskade wurde auf dem Flachdach eines luxuriösen Mehrfamilienhauses im Münchner Stadtteil Bogenhausen installiert.
Bild: Elco
Genau hier spielt die in dem exklusiven Mehrfamilienhaus installierte Kaskadenlösung ihre Stärke aus. Drei Wärmepumpen, ergänzt um Regelung, Speicher und Hydraulikmodul, arbeiten im Verbund und liefern Leistung stufenartig, passend zum tatsächlichen Lastprofil. Das erhöht die Effizienz und sorgt für ruhige, stabile Betriebszustände. Gleichzeitig steigt die Betriebssicherheit, denn Wartungen lassen sich an einzelnen Modulen durchführen, ohne die Wärmeversorgung insgesamt zu unterbrechen. Gerade im hochwertigen Wohnungsbau kann das ein wichtiger Komfortfaktor sein.
Geräuscharme Technik für anspruchsvolles Wohnlage
Nicht nur in einem hochwertigen Wohnumfeld wie diesem sind geräuscharme Wärmepumpen wichtig. Doch hier sind sie Teil des Komfortversprechens und genau darauf ist die Modellreihe „Aerotop SG“ von Elco mit ihrer leisen Betriebsweise ausgelegt. Ein zentrales Element ist der großflächige, zylindrische Verdampfer. Er ermöglicht hohe Luftmengen bei niedriger Ventilatordrehzahl und reduziert damit Strömungs- und Ventilatorgeräusche deutlich. Gleichzeitig wirkt die große, direkt angeströmte Verdampferoberfläche positiv auf die Effizienz, weil Wärme besonders wirkungsvoll aus der Umgebungsluft gewonnen wird.

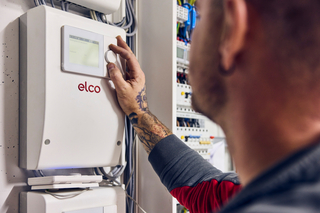

Einstellung und Kontrolle der Systemparameter. Die abgestimmte Regelung unterstützt den stabilen, bedarfsgerechten Betrieb der Kaskadenlösung.
Bild: Elco
Wo Technik sichtbar bleibt, soll sie der anspruchsvollen Architektur in nichts nachstehen. Die Luft/Wasser-Wärmepumpen-Serie ist bewusst hochwertig gestaltet und mit iF Design Award 2022 sowie Red Dot Winner 2022 ausgezeichnet worden. Damit unterstützt sie die architektonische Gesamterscheinung, ein Kriterium, das in hochwertigen Wohnlagen zunehmend an Bedeutung gewinnt.
Umsetzung mit Systemdenken
Die Installation der Kaskadenlösung übernahm die Gebäudetechnik Bauer GmbH als Elco Partnerbetrieb aus dem Großraum München. Für Geschäftsführer Adrian Bauer ist dabei nicht nur die Leistung entscheidend, sondern die Verlässlichkeit im Zusammenspiel aller Komponenten, gerade im anspruchsvollen Neubau: „Bei einem Objekt dieser Klasse zählt nicht nur die Leistung auf dem Papier. Entscheidend ist, dass Effizienz, Laufruhe und Systemintegration im Alltag zusammenpassen. Die „Aerotop SG 14“ lässt sich im Kaskadenbetrieb sehr präzise am tatsächlichen Bedarf führen – genau diese Kombination macht sie für hochwertige Neubauten so attraktiv.“

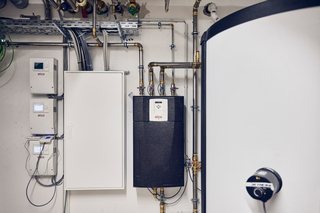

Technikzentrale des gesamten Wärmepumpensystems. Regelung und Hydraulikkomponenten bilden die Schnittstelle zwischen Wärmepumpenkaskade und Gebäudeversorgung.
Bild: Elco
Ein wichtiges Fundament für diese Planungs- und Betriebssicherheit sind die von herstellerseits geprüften Systeme. Das Unternehmen kann komplette Heiz- und Trinkwarmwassersysteme im Labor unter realen Bedingungen testen, bevor sie auf die Baustelle kommen. Im Fokus steht nicht nur die Zuverlässigkeit einzelner Geräte, sondern das Zusammenspiel im Gesamtsystem. „Gerade bei komplexeren Systemen entscheidet nicht das Einzelgerät, sondern die Abstimmung im Verbund“, sagt Jonas Zahn, Leiter des Solution Center Elco Deutschland. „Wenn wir das Zusammenspiel im Labor unter Praxisbedingungen prüfen, reduzieren wir Schnittstellenrisiken deutlich und schaffen eine Stabilität, die sich später im Betrieb auszahlt.“ Ergänzend lassen sich dynamische Simulationen nutzen, die Wetterdaten und unterschiedliches Nutzerverhalten berücksichtigen. Für Fachbetriebe wie die Gebäudetechnik Bauer GmbH bedeutet das weniger Schnittstellenrisiko, mehr Betriebssicherheit und ein System, das nicht erst während des Betriebs zusammenfinden muss, sondern bereits vorab als Einheit entwickelt und getestet wurde.
