Heizen und Kühlen in Zweckbauten

Die Nutzungsvarianten von Industrie- und Gewerbehallen reichen von der reinen Lagerfläche über Werkstätten, industrielle und gewerbliche Produktionsbereiche bis hin zu Supermärkten, Einkaufszentren, Messe- und Veranstaltungsbereichen oder Sportstätten. So unterschiedlich die Nutzung, so individuell sind auch die jeweiligen Anforderungen an die Raumklimatisierung. Bei der Planung im Vordergrund stehen die thermische Behaglichkeit, die Aspekte der Arbeitsphysiologie, die Energieeffizienz sowie die Wirtschaftlichkeit in Bezug auf Montage- und Betriebskosten.

Entscheidendes Kriterium ist jedoch die spezifische Nutzung der Räume bzw. Halle. So ist beispielsweise die Einhaltung der Zieltemperatur von Lagerhallen u.U. von den eingelagerten Produkten und deren Temperaturempfindlichkeit abhängig. Hier sind Systeme mit ausgezeichneten Regeleigenschaften gefragt.

Im Gegensatz zu Messe-, Veranstaltungs- sowie Sporthallen, die aufgrund der permanenten Bewegung mit einer starken Luft- und Staubverwirbelung belastet sind, werden an Produktions- und Fertigungsbetriebe mit vorwiegend sitzender oder auch stehender Tätigkeit weitaus höhere Anforderungen an die Aufenthalts- und Luftqualität gestellt. Dazu gehören bis zu einem gewissen Grad auch Supermärkte und Einkaufszentren – z.B. in den Kassenbereichen oder um den Kunden durch einen hohen Wärmekomfort zum längeren Verweilen zu bewegen.

Grundsätzlich ist bei der Wahl des Wärmeverteilsystems, bedingt durch die Wärmeabgabe von Beleuchtungen, Menschen, Maschinen oder Produktionsmitteln und unter Berücksichtigung der jahreszeitlichen Einflüsse, immer in Erwägung zu ziehen, ob neben der Raumerwärmung auch die Raumkühlung für die Einhaltung eines einwandfreien Raumklimas notwendig ist.

Ideallösung Deckenstrahlsysteme

Als Ideallösung zur Abdeckung dieser Anforderungen erweisen sich Deckenstrahlsysteme, die über eine Vielzahl von positiven Eigenschaften verfügen. Mit seinem variantenreichen Portfolio an Deckenstrahlplatten, Deckenstrahlprofilen und Deckensegeln bietet beispielsweise Arbonia als Spezialist für öffentlichen und gewerblichen Bau für nahezu jeden Einsatzzweck eine Lösung.

Die Wärmeabgabe erfolgt bei Deckenstrahlsystemen überwiegend in Form von Infrarotstrahlung. Dieses von der Sonne bekannte Strahlungsprinzip wirkt direkt auf den menschlichen Körper, aber auch auf Wände und Fußböden. Es wird als besonders angenehm empfunden und schafft eine hohe thermische Behaglichkeit. Die Wärmeübertragung erfolgt nicht überwiegend über die Konvektion und die damit verbundenen hohen Luftgeschwindigkeiten mit den negativen Effekten der Staubaufwirbelung und Luftverunreinigung.

Damit sind sie allergikerfreundlich und insbesondere auch für Aufenthaltsbereiche oder Fertigungsbetriebe, wie z.B. Elektronik- oder Feinmechanikmontagen, die eine hohe Luftqualität erfordern, geeignet.

Die Deckenstrahlsysteme sind für die Funktionen Heizen und Kühlen konzipiert und zeichnen sich durch ihre wartungsfreie Betriebsweise aus. Damit bieten sie neben absolut geräuscharmem Betrieb, gleichmäßigen Temperaturen im ganzen Raum sowie geringer Konvektion ein Maximum an thermischer Behaglichkeit. Durch die direkte Einwirkung der Strahlungswärme auf den menschlichen Körper kann die Raumtemperatur im Heizbetrieb um ca. 3 K niedriger, bzw. im Kühlbetrieb um ca. 2 K höher  ausgelegt werden – mit einer Energieersparnis von bis zu 30 % gegenüber konventionellen Systemen. Die Wärmeabgabe erfolgt gleichmäßig über die gesamte Raumhöhe. Eine Temperaturschichtung, wie sie bei herkömmlichen Luftheizsystemen üblich ist, wird vermieden.

Deckenstrahlsysteme sind passive Warmwassersysteme und bieten somit Sicherheit auch in kritischen Bereichen mit hitzeempfindlichen oder leicht entzündlichen Gegenständen. Gleichzeitig kann die Art der Wärmeerzeugung unabhängig gewählt werden. Ein Betrieb ist auch mit alternativen Energien, Wärmepumpen usw. möglich.

Aus architektonischer Sicht ist die freie, ungehinderte Nutzung der Gebäudefläche besonders vorteilhaft. Die einfache Montage und Installation sowie die Wartungsfreiheit sorgen für eine deutliche Senkung der Montage- und Betriebsskosten. Ein weiterer Vorteil: Die Deckenstrahlsysteme sind im Gegensatz zu vielen anderen Wärmeverteilsystemen in vielen Fällen auch nachträglich zu montieren. Damit eignen sie sich auch für die Renovierung und Sanierung.

Deckenstrahlprofile

Die Deckenstrahlprofile sind als Strangpressprofile aus Aluminium ausgeführt und können bis zu einer Raumhöhe von 20 m eingesetzt werden. Sie lassen sich durch das geringe Gewicht, dass nur ca. ein 1/3 herkömmlicher Deckenstrahlplatten beträgt, auch in Gebäuden mit geringer Deckenlast selbst im laufenden Betrieb einfach, schnell und kostengünstig installieren. Zusätzliche Komponenten wie Lampen, Sensoren o.ä. können durch Aufhängungsvorrichtungen nachträglich an den Modulen befestigt werden.

Die Besonderheit der Deckenstrahlprofile ist die radiale Wärmestrahlung. So werden Strahlungsschatten oder Strahlungs­überschneidungen (Hot Spots) wirksam vermieden.

Die Deckenstrahlprofile sind bei Arbonia in zwei Modellreihen in verschiedenen Stranglängen erhältlich. Durch ihr ansprechendes Design und die vielfältigen Farbstellungen sind sie besonders geeignet für den Einsatz in Bereichen, in denen eine ästhetische Einbindung in das Umfeld gefordert ist. Ein Beispiel ist die Modellreihe „DESB“, die mit dem Red Dot Design Award 2013 ausgezeichnet wurde.

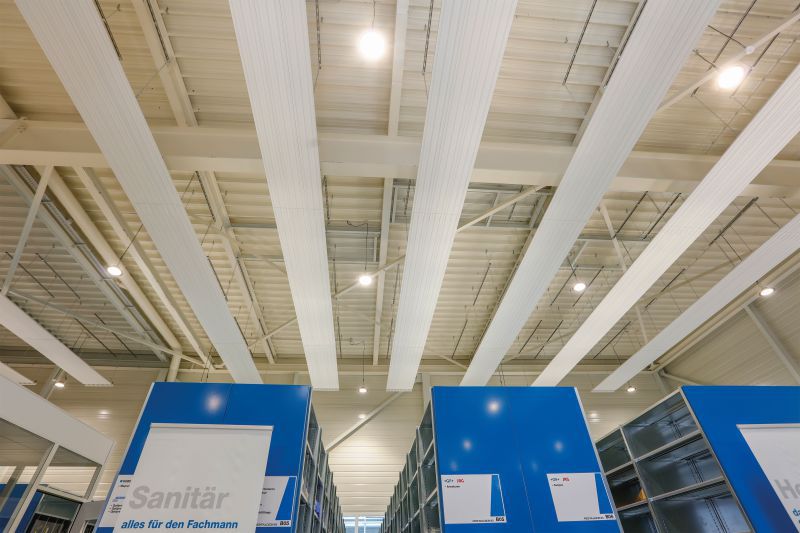

Deckenstrahlplatten

Die Deckenstrahlplatten von Arbonia sind für den Betrieb in Hallen bis zu 40 m Höhe, wie z.B. Flugzeughangars, prädestiniert.

Für die optimale Anpassung an die Gebäudecharakteristik und den jeweiligen Wärmebedarf stehen die Deckenstrahlplatten in zwei Varianten mit insgesamt 14 Modultypen mit gerasterten Baubreiten von 300 mm bis 1.500 mm und Bandlängen bis zu 100 m zur Verfügung. Durch dieses umfangreiche Baugrößenspektrum ist für nahezu jede räumliche Situation die optimale Wärmelösung zu realisieren. Beiden Varianten gemein ist die effizienzoptimierte Konstruktion für eine höhere Heiz- und Kühlleistung nach EN 14037. Die Plattenkonstruktion ist rundum geschlossen und werksseitig mit einer Wärmedämmung ausgeführt. Baubreitenabhängig sind Strahlungsanteile bis zu 81 % möglich.

Für ein Höchstmaß an Flexibilität und Wirtschaftlichkeit stehen verschiedene Aufhängungsvarianten, Sonderausführungen, beispielsweise mit Gehrungsschnitt, sowie konstruktiven Vorbereitungen für die Aufnahme von Beleuchtungselementen zur Verfügung. Mit dem erhältlichen Zubehör wie Staubschutzblechen, Ballabweisern oder dekorative Abdeckblenden lassen sie sich optimal an den Einsatzzweck oder das architektonische Umfeld anpassen.

Deckensegel

Deckensegel sind prädestiniert für den Einsatz in Aufenthaltsräumen, in denen im Sinne des Wärmekomforts und der Arbeitsplatzergonomie eine gleichbleibende Temperierung erforderlich ist. Die bevorzugten Einsatzbereiche sind Büro- und Verwaltungsräume, Kindergärten, Schulen, Sportstätten, Ausstellungs- und Verkaufsräume, Autohäuser, Einkaufszentren, Hotel- und Gastronomiebetriebe sowie unterschiedliche Versammlungsstätten. Durch ihren nahezu konvektionslosen Betrieb ohne Staubaufwirbelung sind sie auch für anspruchsvolle Bereiche wie Arztpraxen, Krankenhäuser, Senioren- und Pflegeheime ausgelegt. Gleichzeitig können sie dank ihrer glatten Oberfläche leicht in die in Krankenhäusern übliche Sprühinfektion einbezogen werden.

Aufgrund der großen Wärmeverteilfläche können die Deckensegel mit geringen Vorlauftemperaturen und damit sehr energieeffizient betrieben werden.

Die auf Wunsch erhältliche perforierte Ausführung hat gleichzeitig eine dämpfende Wirkung auf die Raumakustik mit weniger Lärm und Nachhall.

Aufgrund der großen Modellvielfalt und besonderen technischen Eigenschaften öffnen sich für Deckstrahlplatten, Deckenstrahlprofile und Deckensegel weitreichende Anwendungsgebiete in nahezu allen gewerblichen und öffentlichen Zweckbauten. Entscheidend für den Einsatz des jeweiligen Systems sind neben den baulichen Gegebenheiten die entsprechenden Anforderungen an die geplante Nutzung und die daraus resultierenden Anforderungen an das Klimatisierungsprofil. Überzeugend sind auch die einfache Montage, die in vielen Fällen auch bei laufendem Betrieb durchgeführt werden kann sowie das anpassungsfähige Design, das einen Einsatz auch in ästhetisch anspruchsvollen Bereichen ermöglicht.
