Belüftung und Brandschutz für U-Bahn

Zusammenarbeit mit Bauherr und Planungsbüro

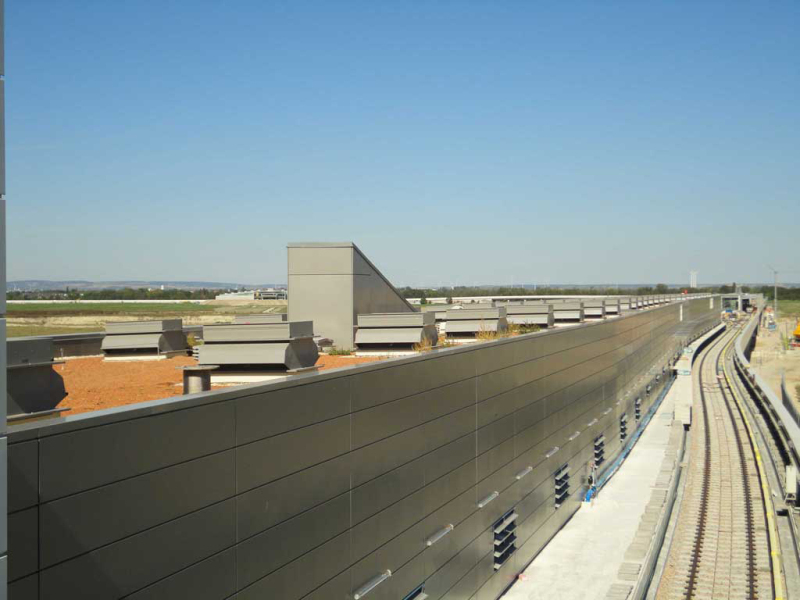

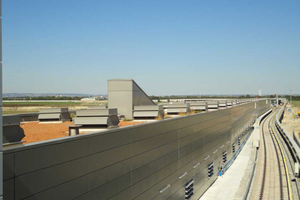

Das Unternehmen Colt International war von Beginn des Projekts an in die Ausarbeitungen mit dem Bauherrn und dem Planungsbüro eingebunden. Mit der Erweiterung der U 2 erschließt die Wiener Linien GmbH & Co KG eines der größten Stadtentwicklungsgebiete in Europa: die „Seestadt Aspern“ im Wiener Stadtteil Donaustadt. Auf etwa 240 ha entsteht hier ein neues Quartier für rund 40 000 Menschen samt Arbeitsplätzen. Die technischen Anlagen zur Brandrauchentlüftung, zum Rauch­abzug sowie für die tägliche und regensichere Lüftung der Halle stammen von Colt Interna­tional.

Elemente für Rauchabzug und Lüftung

Für sämtliche Elemente der Brandrauchentlüftung und die tägli­che bzw. regensichere Lüftung zeichnet Colt International verantwortlich. Erste Voraussetzung war der Nachweis einer Prüfung gemäß EN 12 101-2. Für das Projekt lieferte Colt 152 „EuroCo“-Lamellenlüfter bzw. „Weatherlite“-Sockelmodule, 300 „Coltlite“-Lamellenfenster, 24 „FCO“-Lüftungsjalousien und drei „Apollo“-Haubenlüfter.

Natürliche Brandrauchentlüftung

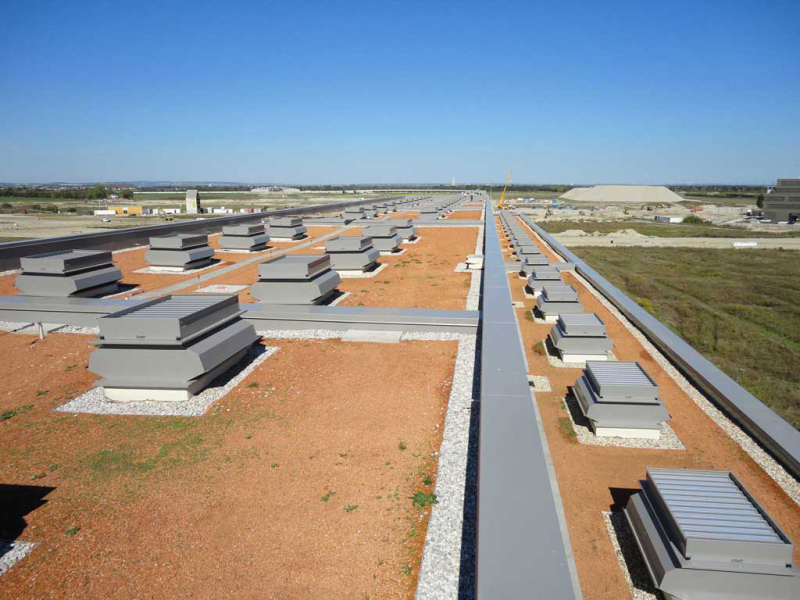

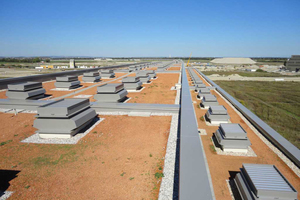

Das Lüftungssystem „EuroCo“ ermöglicht eine natürliche Brand­rauch­entlüftung und einen effizienten Rauchabzug bei gleichzeitiger Tages­lichtnutzung. Die Konstruktion der Komponenten aus „Colterra“-Aluminium ist so ausgelegt, dass die Lamellen auch in geöffnetem Zustand nicht über die Umrandung herausragen.

Regensichere und windunabhängige Lüftung

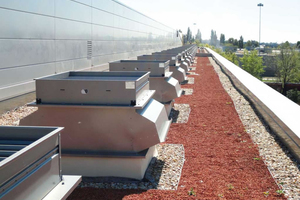

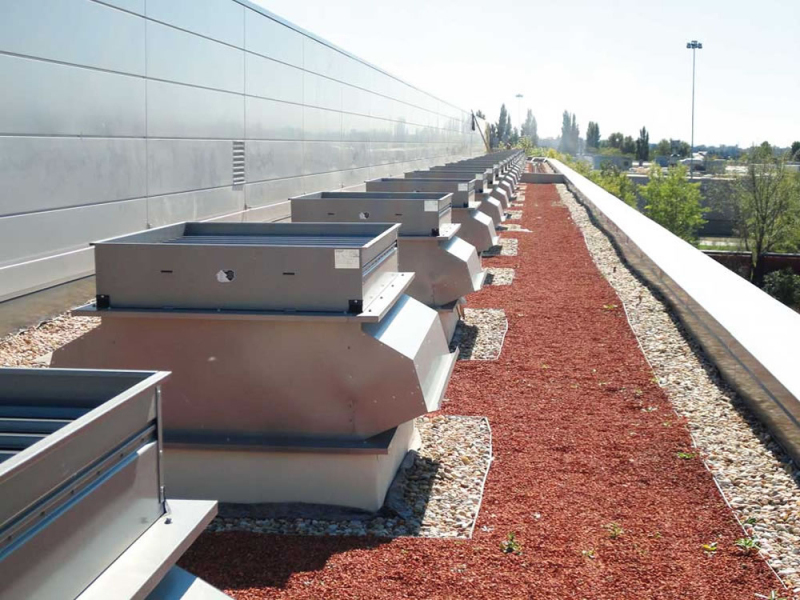

Die verbauten „Weatherlite“-Sockelmodule aus Aluminium sorgen mittels seitlicher Regelklappen mit Gummidichtungen für eine regensichere Lüftung und dienen im Brandfall auch als Rauchabzug. Die Steuerung erfolgt bei der Abstell- und Revisionshalle über 230-V-Elektromotoren.

Natürliche Belüftung

300 „Coltlite“-Lamellenfenster aus extrudiertem Aluminium sorgen für ausreichend Tageslicht in der Abstell- und Revisionshalle. Gleichzeitig kann mit der eingebauten Steuerung eine tägliche Lüftung und im Brandfall eine Brandrauchentlüftung sowie ein Rauchabzug erfolgen. Die eloxierten bzw. in RAL-Farbtönen lieferbaren Profile lassen sich problemlos in unterschiedliche Konstruktionen einbinden. In Wien wurden die „Coltlite“-Lamellenfenster aus architektonischen Gründen mit einem pulverbeschichteten Sandwichpaneel versehen.

Lüftungsjalousien und Rauchabzug

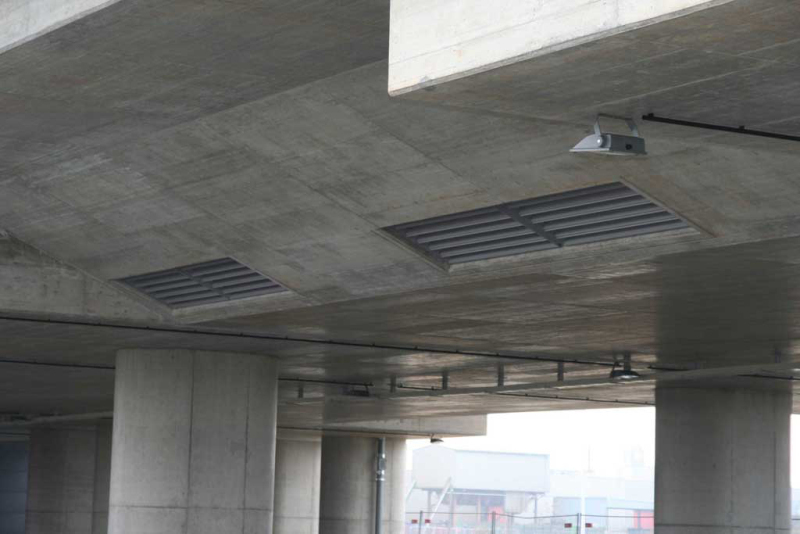

Das Colt-„FCO“-System besteht aus korrosionsbeständigem Aluminium. Im Brandfall dient es der Zulufteinbringung, wobei die Auslösung durch den Brandmeldekonakt oder per Hand geschieht.

Für die Brandrauchentlüftung in den drei Treppenhäusern kommen „Apollo“-Haubenlüfter von Colt in der Polycarbonatversion zum Einsatz. Im Notfall werden diese Bereiche dadurch rauchfrei gehalten. Die „Apollo“-Komponenten sind nach EN 12 101-2 geprüft sowie VdS-zertifiziert und entsprechen dem geforderten NRA-System. Sie dienen neben der Entlüftung im Brandfall auch für die tägliche Permanentlüftung und Tageslichteintritt. Die Steuerung im Brandfall kann manuell oder thermisch-automatisch erfolgen.

Steuerungssystem

Das Steuerungs- und Regelungskonzept entspricht den Anforderungen eines ökonomischen Anlagenbetriebes. Faktoren wie Unterhalts- und Betriebskosten, Klimakomfort, sparsamer Energieverbrauch sowie einfache Bedienbarkeit waren hierbei ausschlaggebend. Das eingesetzte Steuerungssystem „ICS-4link“ macht Service und Wartung leichter, denn sollte eine Abweichung der vorgegebenen Sollwerte auftreten, sorgt die Steuerung für eine schnelle Fehleridentifikation und -behebung. Steuerung, Überwachung und Wartung können an der Anlage vor Ort oder wahlweise per Fernbedienung mittels Modem, LAN etc. durchgeführt werden. Das Steuerungssystem „ICS-4link“ hat sich in der bisherigen Praxis bestens bewährt: Im Ernstfall kann das Ausmaß der Brand- und Brandfolgeschäden für Menschen und materielle Werte stark reduziert werden. Der Colt-Service- und Wartungsdienst ist bei Bedarf kurzfristig abrufbar.
