Exklusiver Online-Beitrag: Diamant oder Schiffsrumpf?

Alt und Neu als Kontrast und Einheit

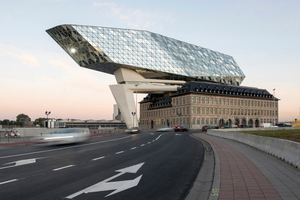

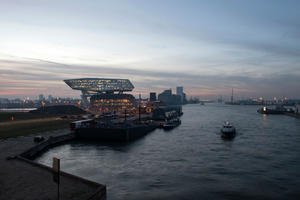

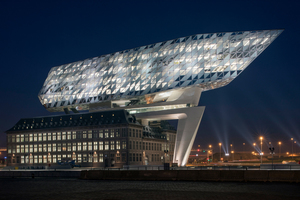

Der neue Erweiterungsbau für die Hafenbehörde in Antwerpen, das Havenhuis, erinnert an einen Diamanten oder Schiffsrumpf. Auf der Gebäudehülle spiegeln sich in einer teils planen, teils gewellten Fassade Himmel und Wasser. Einen besonderen Reiz bietet das Zusammenspiel von historischer und moderner Substanz: Der Aufbau schwebt über einem Bestandsgebäude, das vorher als Feuerwache diente. Seine solide, strenge Quaderform kontrastiert mit dem dynamischen Glasvolumen. Funktional sind Bestand und Erweiterung aber nahtlos miteinander verbunden.

So wurde der Lichthof der Feuerwache mit einem Glasdach geschlossen und dient als Lobby für die gesamte Hafenverwaltung. In der ehemaligen Halle für Löschfahrzeuge befindet sich heute eine Bibliothek. Der kommunikative Kern des Gebäudes überspannt mit Restaurant, Besprechungsräumen und einem Auditorium fließend die oberen Etagen des Alt- und die unteren Ebenen des Neubaus. Zusätzlich erstreckt sich über die fünf Geschosse der Erweiterung eine abwechslungsreiche Bürolandschaft für etwa 500 Mitarbeiter.

Dynamische Linienführung im Innern

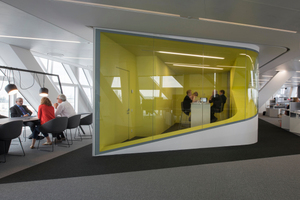

Unkonventionelle Details wie frei geformte Grundrisse bei den Wege-, Büro- und Begegnungszonen, schräge Stützen und Wände oder geschwungene Treppen, Galerien und Vouten prägen den Stil des Neubaus im Inneren. Viele Einbauten folgen einer dynamischen Linienführung. Selbst ein Teil der Schreibtische ist trapezförmig ausgeführt.

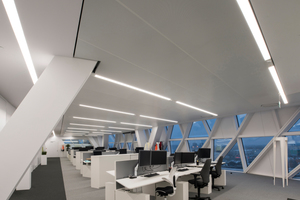

Elegant reagiert das Licht auf diese besonderen bauseitigen Vorgaben. In die Decke eingesetzte Lichtlinien betonen Konturen oder zeichnen regelmäßige grafische Muster, die sich an vorhandenen Gebäudestrukturen orientieren. Damit das Licht als derart gut ablesbare Analogie zur Architektur funktionieren kann, war die Entwicklung einer Sonderlösung nötig.

Der belgische Leuchtenhersteller Multiline hat eine seiner Serienleuchten projektspezifisch angepasst und sich das Know-how von Tridonic bei der LED-Technologie zunutze gemacht.

Maßgeschneiderte Lichtlinien

Als der Leuchtenhersteller zum Projekt stieß, waren die Deckenstrukturen der Räume bereits festgelegt. Diese verlangten nach einem Lichtprofil in 90 mm Breite. Daher wurde ein vorhandenes Serienprodukt auf diese Breite angepasst. Damit waren aber noch nicht alle Anforderungen erfüllt. So mussten die Profile, Leuchten- und Blindabdeckungen in vielen verschiedenen, individuell auf die jeweilige Raumgeometrie abgestimmten Längen gefertigt werden. Insgesamt wurden im Havenhuis „Multiline“-Lichtlinien mit Tridonic LED-Komponenten von rund 1 km Länge installiert. Dazu war ein Feintuning erforderlich. Diese Präzisionsarbeit hat sich gelohnt und die Leuchten integrieren sich heute nahtlos in die Architektur.

Leistungsfähige LED-Lichttechnik

Angesichts der vielfältigen Leuchtenabmessungen und -geometrien war es eine Erleichterung, dass zur Integration in die Profile flexible LED-Lichttechnik bereitstand. „Multiline“ integrierte in die Sonderlösung das Tridonic-Modul „LLE-G3-24“ mit dazugehörigen LED-Treibern. Die linearen LED-„Light Engines LLE“ stehen in 140 mm, 280 mm und 560 mm Länge zur Verfügung. Sie ließen sich einfach entsprechend der unterschiedlichen Profillängen kombinieren.

Lichtmanagement senkt Energiebedarf

Die unterschiedlichen Längen der LED-Module für die Bestückung der Lichtlinien erwiesen sich als vorteilhaft, weil noch weitere Technik in die Profile integriert werden musste. So konnten z.B. Rauchmelder passend platziert und selbst die Sprinkler-Köpfe durch die Profile hindurchgeführt werden.

Präsenzmelder und Lichtmessköpfe sorgen dafür, dass das Licht stets bedarfsgerecht geregelt und geschaltet wird. Beide Sensorarten kommunizieren via DALI mit den LED-Drivern, die Tridonic passend zu seinen LED-„Light Engines“, in diesem Fall den Typen  „LCAI 35W“ und „LCAI 65W“, liefert. Das auf Anwesenheit und Tageslicht abgestimmte DALI-Lichtmanagement ist Teil eines umfassenden Nachhaltigkeits- und Energieeffizienzkonzeptes für das gesamte Gebäude.

Nicht umsonst hat das Havenhuis daher die Bewertung „sehr gut“ durch das Umweltzertifikat BREEAM für nachhaltiges Bauen erhalten.

Das Projekt finden Sie als 3 minütigen Film auch auf YouTube.
