Mit den Neuerungen beim „Revit“-Plug-in „GBIS“ von Solar-Computer werden die Planung und Berechnung von Heizungs-, Trinkwasser- und weiteren TGA-Netzen klar strukturiert, Start-Bauteile intelligent organisiert, Netze grafisch transparent visualisiert und mit dem KI-Assistenten „NEO“ gezielt unterstützt. Ergänzt wird das Konzept durch eine weiterentwickelte Schema-Berechnung. Die Neuerungen sollen „Revit“-Anwendern im täglichen Workflow deutliche Effizienz- und Qualitätsgewinne bei Netzberechnungen verschaffen. Im Fokus steht eine robuste, nachvollziehbare Netzlogik, die komplexe Anlagen beherrschbar macht und typische Fehlerquellen systematisch reduziert.

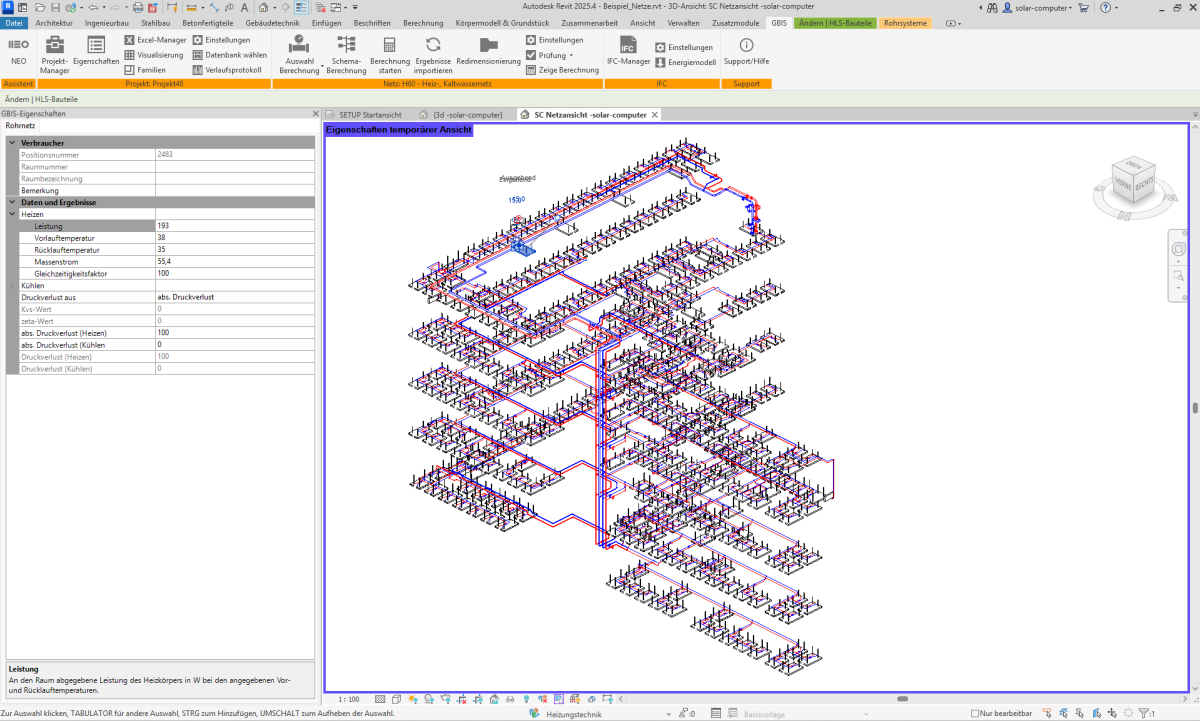

Heizungs-Rohrnetz mit Eigenschaften in „GBIS“.
Bild: Solar-Computer
Beim Start der Berechnung erkennt GBIS die im Netz vorhandenen Systemtypen automatisch. Die Struktur ist übersichtlich in Rubriken gegliedert und über das intuitive „Drag & Drop“-Prinzip flexibel anpassbar. Bei offenen Rohrenden wird ein virtuelles Start-Bauteil erzeugt, fehlt eine Pumpe im Netz, wird diese automatisch im Start-Bauteil integriert. Zudem überwacht das System doppelte oder inkonsistente Startpunkte, z. B. nachträgliches Einfügen einer Pumpe, und zeigt diese an. Der weiterentwickelte Ventil-Manager unterstützt die strukturierte Zuordnung und Kontrolle von Ventilen innerhalb des Netzes. Ventile können systembezogen erfasst, geprüft und bei Bedarf angepasst werden. Der Anwender kann sich das Ventil im Schnitt, im Grundriss oder in der 3D-Ansicht anzeigen lassen. Insbesondere bei komplexeren Netzen mit mehreren Strängen sorgt der Ventil-Manager dafür, dass Ventilfunktionen korrekt in die Netzlogik eingebunden sind.
Das aktive Netz wird automatisch visuell in den Vordergrund gestellt. Eine manuelle Freistellung ist nicht mehr erforderlich. Stattdessen erzeugt „GBIS“ temporäre Netzansichten, in denen das relevante Netz isoliert dargestellt wird. Nicht geschlossene Rohrenden oder strukturelle Unterbrechungen werden eindeutig und systemübergreifend mit einer roten Markierung angezeigt. Der bisher manuell zu definierende Suchradius für Bauteile wird automatisch gesetzt. Mit dem neuen Werkzeug „Schema Suchradius anzeigen“ kann der aktive Suchradius direkt grafisch dargestellt werden. Der KI-Assistent „NEO“ wurde um Funktionen der Netzplanung erweitert, die den Anwender durch den praxisnahen strukturierten Prozess durchleiten. Manuelle Routineaufgaben werden reduziert, während komplexe Netzstrukturen schneller analysiert und vorbereitet werden können.
