Forschungsergebnisse zur dezentralen Lüftung

Zu den Vorteilen von Pendellüftungssystemen

Zwei voneinander unabhängige wissenschaftliche Studien konnten das Vorurteil, dass Pendellüfter für keinen oder nur geringen Austausch der verbrauchten Raumluft sorgen, klar widerlegen: Zum einen die Doktorarbeit von Dr. Alexander Merzkirch an der Universität Luxemburg, zum anderen das Forschungsprojekt EwWalt der RWTH Aachen mit der Unterstützung des ITG Dresden. Beide Studien zeigen auf, dass die raumweise- und raumübergreifende Lüftung mit dezentralen Pendellüftungssystemen für eine nahezu ideale Durchmischung von alter und neuer Luft (Mischlüftung) sorgt.

Dr. Alexander Merzkirch führte im Rahmen seiner Dissertation „Energieeffizienz, Nutzerkomfort und Kostenanalyse von Lüftungsanlagen in Wohngebäuden: Feldtests von neuen Anlagen und Vorstellung bedarfsgeführter Prototypen“ (Shaker Verlag, 2015) an der Universität Luxemburg eine groß angelegte Analyse zur Funktion von Lüftungsgeräten durch. Dabei ermittelte er in einer Musterwohnung Lüftungseffizienzwerte für dezentrale Push-Pull-Systeme. Der Idealwert einer Mischlüftung von 0,5 wurde mit 0,45 dabei nahezu erreicht. Dies bedeutet, dass 50 % der verbrauchten Luft bei geringer Strömungsgeschwindigkeit durch frische, sauerstoffhaltige Außenluft ausgetauscht wird und sich die Schadstoffkonzentration im Raum verdünnt. Durch diese Art der Mischlüftung wird durch die relativ niedrigen Luftgeschwindigkeiten für eine hohe gefühlte und tatsächliche Behaglichkeit gesorgt, da Temperaturen nur langsam ansteigen oder abfallen und Zugerscheinungen vermieden werden können.

Kurz danach wurde die Lüftungseffizienz der dezentralen Geräte ein zweites Mal überprüft, diesmal von der Rheinisch-Westfälischen Technischen Hochschule Aachen (RWTH) unter der Leitung von Prof. Dr.-Ing. Dirk Müller. Das Forschungsvorhaben EwWalt unter dem Titel „Energetische Bewertung dezentraler Einrichtungen für die kontrollierte Wohnraumlüftung mit alternierender Betriebsweise“ forschte ab 2016 zwei Jahre lang zur Lüftungseffizienz und Beeinflussung der Wärmerückgewinnung bei Pendellüftern. Gefördert durch das Bundesinstitut für Bau-, Stadt- und Raumforschung (BBSR) wurden numerische Strömungssimulationen durchgeführt. Dabei wurden u.a. die Lüftungsqualität und die Verweildauer der Luft im Raum gemessen. Das Forschungsprojekt EwWalt kam zu ähnlichen Ergebnissen wie die Arbeit von Dr. Alexander Merzkirch. Außerdem zeigte sich, dass die Positionierung der Push-Pull-Systeme in einer Wohneinheit kaum Einfluss auf die Lüftungseffizienz aufweist und somit die Raumluft eine annähernd perfekte Durchmischung erfährt.

Beide wissenschaftliche Studien belegen, dass dezentrale Pendellüftungssysteme eine nahezu ideale Mischlüftung (Verdünnungslüftung) erreichen. Dies ist die Grundlage für ein angenehmes Raumklima sowie ein behagliches Wohnen.

Weitere Hintergrundinformationen zu den beiden Studien können bei der Interessengemeinschaft dezentrale Wohnraumlüftung (IGDWL) per E-Mail an angefordert werden.

Produkte aus der Lüftungstechnik haben wir auf den Seiten 20 bis 23 für Sie zusammengestellt.

Die Lüftungseffizienz

Die Lüftungseffizienz beschreibt bei gegebenem Luftvolumenstrom die Wirksamkeit der Lüftung im Raum. Sie ist eine charakteristische Kenngröße, wie die verbrauchte Raumluft sowie Schadstoffe aus dem Raum abgeführt werden. Einen großen Einfluss auf die Lüftungseffizienz hat dabei die Luftführung im Raum. Wichtig ist, dass die frische Zuluft nicht sogleich wieder nach draußen abgeführt wird („Kurzschlusslüftung“), sondern die verbrauchte Raumluft nach und nach ersetzt.

Dezentrale Lüftungsgeräte mit Push-Pull-Prinzip

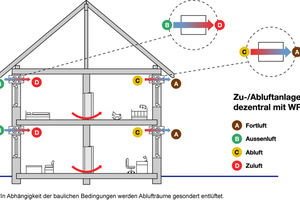

Dezentrale Lüftungsgeräte mit Wärmerückgewinnung (WRG) versorgen einzelne Räume unabhängig voneinander oder wirken im Verbund raumübergreifend miteinander. Bei Systemen, die nach dem Push-Pull-Prinzip arbeiten, erfolgt die Wärmerückgewinnung über einen meist keramischen Regenerator, der die Energie der erwärmten Raumluft während der Abluftphase (Pull, C > A) (Bild 2) speichert und die kühlere einströmende Außenluft in der anschließenden Zuluft-Phase (Push, B > D) (Bild 2) erwärmt. So gelangt stets warme Zuluft in den Innenraum und die verbrauchte Raumluft wird als Fortluft nach außen befördert. Die Steuerungstechnik ermöglicht eine verschiedenartige Ansteuerung einzelner Geräte oder Gruppen von einer zentralen Steuereinheit aus. Mit Sensorunterstützung kann automatisch bedarfsgeführt gelüftet werden.

Mischlüftung

Mischlüftung (oder Verdünnungslüftung) ist eine Strömungsform bei der Luftführung im Innenraum. Bei der Mischlüftung vermischt sich die zugeführte Außenluft mit der verbrauchten Raumluft durch Induktion (Mitreißen der Luft). Durch das intensive Vermischen von alter und neuer Luft werden die Konzentration von CO2 und Schadstoffen sowie die Luftfeuchtigkeit verdünnt. Auch die Lufttemperatur verteilt sich bei der Mischlüftung gleichmäßig im Raum. Die niedrigen Luftgeschwindigkeiten vermeiden dabei Zugluft und spielen eine entscheidende Rolle hinsichtlich Behaglichkeit in den Wohnräumen. Zudem ist die Mischlüftung relativ unempfindlich gegenüber äußeren Einflüssen und kann sowohl im Heiz- als auch im Kühlbetrieb eingesetzt werden. Das macht die Mischlüftung zur idealen Betriebsweise bei Lüftungsgeräten und sorgt so für einen optimalen Luftaustausch bei maximalem Wohnkomfort.
