Vorwandsysteme für Kasernenneubau

Registervorfertigung erfordert neuen Prozessablauf

Foto: Viega

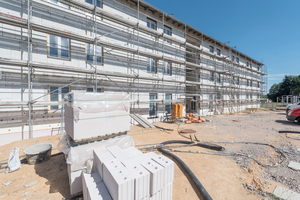

Das neue Unterkunftsgebäude der Oberpfalz-Kaserne in Pfreimd: Für die 73 Einzelunterkünfte mit jeweils identischer Nasszelle bot die Vorfertigung der Vorwände deutliche Zeitvorteile.

Foto: Viega

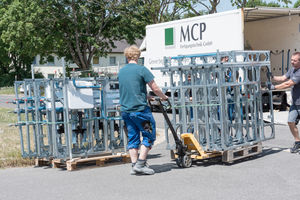

Anlieferung der Elemente just in time auf der Baustelle: Die raumhohen Vorwände aus jeweils drei Baugruppen wurden erst auf der Baustelle montiert.

Foto: Viega

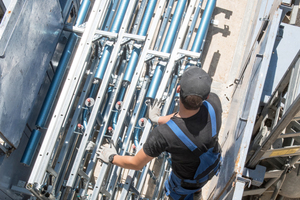

Die Registervorfertigung vereinfachte die Baustellenlogistik erheblich – vor allem, weil der Lagerplatz knapp war.

Foto: Viega

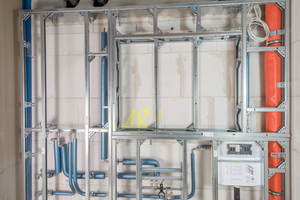

Die Sammelleitung wurde vor Ort verlegt, die Trinkwasserverteilung aus dem Edelstahl-Rohrleitungssystem „Sanpress Inox“ hingegen war bereits an dem Viega-Vorwandsystem fertig installiert.

Foto: Viega

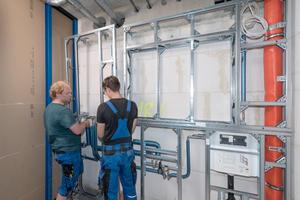

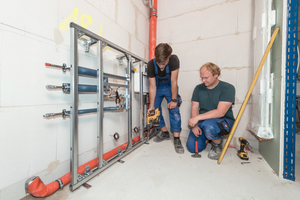

Aus drei Elementen vorgefertigt war die raumhohe Vorwand mit Systembauteilen schnell verbunden. So konnten zwei Monteure bis zu fünf Bäder am Tag fertigstellen.

Foto: Viega

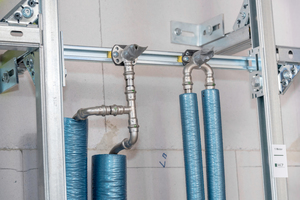

Trinkwasserhygiene bis ins Detail: Das Trinkwasser warm ist mit Auskühlstrecke angebunden, damit über die Armatur keine kritische Erwärmung im Trinkwasser kalt entsteht. Die Wandscheiben sind vom Vorfertiger gegen Verschmutzung geschützt.

Foto: Viega

Präzise Vorfertigung macht es möglich: Konstruktiv wurde in die Vorwand eine Vertiefung für Spiegel und Konsole vorgesehen.

Foto: Viega

Die akribische Vorplanung hat sich ausgezahlt, so das positive Fazit von Bastian Windisch (Staatliches Bauamt Amberg-Sulzbach), Franz Pimmer (Ingenieurbüro Pimmer), Rainer Buchfink (Installationsbetrieb Buchfink), Verkaufsberater Bernhard Brunner (Viega) und Planerberater Guido Baldauf (Viega) (v.l.n.r.)

Foto: Viega

Der bayerische Fachplaner Franz Pimmer musste nicht viel Überzeugungsarbeit leisten: Die Verantwortlichen im Staatlichen Bauamt Amberg-Sulzbach griffen die Idee, beim Neubau eines Unterkunftsgebäudes in Pfreimd die Vorwände für die Nasszellen als Registervorfertigung auszuschreiben, sofort auf. Das Ergebnis war ein deutlich schnellerer und reibungsloserer Bauablauf auf konstant hohem Qualitätsniveau. Die Umsetzung dieser noch vergleichsweise neuen Installationsvariante erforderte von allen Beteiligten ein Umdenken im Prozessablauf.

Die Oberpfalz-Kaserne im bayerischen Pfreimd ist ein Standort des Heeres, Stützpunkt des Panzerbataillons 104. Auf dem Gelände wurde ein neues Unterkunftsgebäude mit 73 Einzelunterkünften für die Soldaten gebaut. TGA-Fachplaner Franz Pimmer, der den Auftrag zur TGA-Planung erhalten hatte, brachte dabei eine in der Praxis immer noch zu selten genutzte Idee ein, um den engen Bauzeitenplan zu entspannen: die Registervorfertigung.

„Der Grundriss jeder Soldatenstube ist gleich, inklusive der Nasszelle. Sie besteht aus einem Waschtisch, einem WC und einer Dusche. Da lag der Gedanke nahe, die...
