Platz sparen im Lager

Schienenhalter

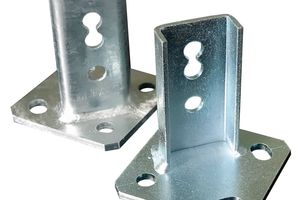

Mit dem Schienenhalter „45 l/q“ bringt Mefa einen Halter für die Wand- und Deckenmontage auf den Markt, bei dem die quadratische Grundplatte im Gegensatz zu Schienenhaltern für die Längs- oder Quermontage um 45 ° verdreht ist. Dadurch ist eine Unterscheidung in längs und quer nicht mehr erforderlich, was den Aufwand bei der Lagerhaltung sowie auch für die Arbeitsvorbereitung erheblich reduziert.

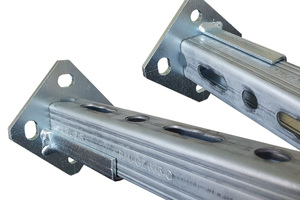

Der universell verwendbare Halter hat eine quadratische Grundplatte mit gefasten Ecken und 100 mm Seitenlänge. Er ist für alle C-Profile mit 45 mm Breite und maximal 52 mm Höhe bei Längsausrichtung der Schiene geeignet. Bei Querausrichtung der Schiene sind prinzipiell alle Profilhöhen möglich, sofern ein Überstehen der Schiene nicht stört. Die Konstruktion des neuen Halters ist gegenüber den Vorgängermodellen kompakter geworden und hat nun eine zulässige Belastungsgrenze von 15 kN auf Zug. Dank der Lang- und Rundlöcher in der Grundplatte und der Schienenaufnahme gestaltet sich die Montage angenehm einfach.

Für Außenbereiche sind die Schienenhalter „45 l/q“ in einer feuerverzinkten Variante mit erhöhtem Korrosionsschutz lieferbar. Für Innenbereiche sind sie galvanisch verzinkt.

Mefa Befestigungs- und
Montagesysteme GmbH

74635 Kupferzell

+49 7944 64-0

info@mefa.de

www.mefa.de
