Neue BIM-Richtlinienentwürfe

VDI 2552 Blatt 4 (Entwurf) [1]

Der Richtlinienentwurf beschreibt den Datenaustausch bei der Anwendung der BIM-Methodik zwischen den an Planung, Bau und Betrieb von an Bauwerken Beteiligten.

Es werden sowohl die Ausgangsdaten als auch die Daten der Ergebnisse betrachtet, die für den BIM-Gesamtprozess erforderlich sind. Neben den in dem Entwurf beschriebenen Regelungen werden bereits bestehende Regelungen betrachtet und Hinweise zu den zwischen den Partnern bei Projektbeginn zu vereinbarenden Datenaustauschregelungen gegeben.

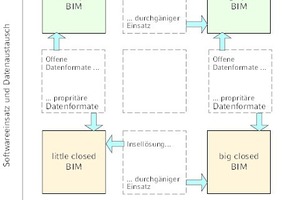

Zur Umsetzung des Datenaustausches im BIM-Kontext stehen zwei grundlegend verschiedene Strategien zur Verfügung, die unter den Begriffen „Open BIM“ und „Closed BIM“ zusammengefasst werden (Bild 1).

Inhaltlich werden behandelt: Begriffe; Datenaustauschprozesse und Modellinhalte; Ausarbeitungsgrade; Modellarten; allgemeingültige Modellinhalte; Modellierungsrichtlinien; Modellprüfung; Datenaustauschformate.

Die Anhänge A und B befassen sich mit: Beispiel – Modellierungsvorschriften für Architekturmodelle und beispielhafte LOD-Leistungsphasenzuordnung gemäß HOAI.

Bemerkungen

Abschnitt 4 beschreibt ausführlich die Datenaustauschprozesse und die Modellinhalte.

Bei den Datenübergaben werden genannt:

– unternehmensintern,

– unternehmensübergreifend,

– mit und zwischen Behörden,

– zwischen Betreibern (Betreiberwechsel),

– zwischen Immobilienbesitzern (Veräußerung).

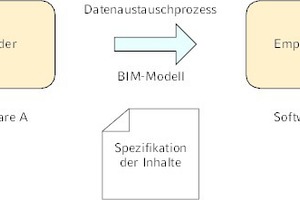

Voraussetzung für die erfolgreiche Umsetzung des Datenaustausches ist in jedem Fall die eindeutige Spezifikation der zu übergebenden Informationen (Bild 2).

Der Datenaustausch in BIM-Projekten umfasst:

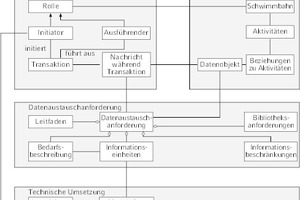

Weiterhin wird ausführlich das Informationslieferungsbuch (IDM – Information Delivery Manual) beschrieben. Die IDM-Basisstruktur sowie die Bausteine eines IDM veranschaulicht (Bild 3).

VDI 2552 Blatt 7 (Entwurf) [2]

Ziel dieser Richtlinie ist die Darstellung von Methoden der Prozessbeschreibung eines BIM-Prozesses über den Lebenszyklus eines Bauwerks.

Der Richtlinienentwurf enthält keine konkreten Fachprozesse. Es werden Grundlagen und Instrumentarien für eine fachliche Prozessdefinition dargestellt.

Inhaltlich werden behandelt: Begriffe; Prozesse, Rollen; Prozess-, Interaktions- und Transaktionsdiagramme; Informationslieferung; Anforderungen zum Informationsaustausch; kontinuierliche Fortschreibung der Prozesse.

Die Anhänge A und B befassen sich mit: Beispielhafte Beschreibung der Rollen und Prozessdiagramm Qualitätssicherung (sieben Beispiele).

Literatur:

[1] VDI 2552 Blatt 4 (Entwurf): Building Information Modeling – Anforderungen an den Datenaustausch, 10/2018, Beuth-Verlag GmbH, Berlin

[2] VDI 2552 Blatt 7 (Entwurf): Building Information Modeling – Prozesse, 10/2018, Beuth-Verlag GmbH, Berlin

[3] Deuble, M.: Building Information Modeling im Planungsprozess; Vortrag: Fachsymposium 2016 – 2017 „Ausgewählte Aspekte in der Gebäude- und Energietechnik“, 19. Januar 2017; PG M+M, NL Dresden
