Fragestellung zum Feuchteschutz

Außenluftfeuchte

Wird eine feuchtegeführte, ventilatorgestützte Lüftungsanlage, die auf Lüftung zum Feuchteschutz ausgelegt ist, auf einen Sollwert von 50 % relative Luftfeuchte im Abluftvolumenstrom eingestellt, so entspricht dies bei 20 °C einem absoluten Feuchtegehalt von ca. 7 g/kg. Bild 1 zeigt, dass dann beispielsweise für den Standort Potsdam in 46 % der Zeit im Jahr dieser Feuchtegehalt in der Außenluft überschritten wird. Der Ventilator wird auf maximale Leistung gehen, den Sollwert jedoch nicht erreichen, weil es draußen feuchter ist, als es die Sollwerteinstellung innen vorgibt. Während der Heizperiode wird damit auch kalte oder vorgewärmte Luft in die Nutzungseinheit gefördert und der Energieverbrauch für die Erwärmung dieser Luftmenge unnötig erhöht.

Bei der Sollwerteinstellung von 50 % geht man von einem thermisch behaglichen Zustand aus. Das ist aber bei dieser Lüftungsanlage nicht das Ziel der Auslegung. Ziel ist hier, die notwendige Lüftung zum Feuchteschutz sicherzustellen, um Schimmelpilzbildung und Bauschäden zu vermeiden. Folglich muss sich die Sollwerteinstellung (x_Soll) nach dem kritischen Feuchtegehalt (x_krit) richten, dessen Berechnung in [2] angegeben wird. Ermittelt sich dieser z.B. zu 10 g/kg, ist für das Beispiel Potsdam immer noch in 18 % des Jahreszeitraums die Außenluftfeuchte höher, als der zulässige Grenzwert innen (Bild 1).

Optimale Voraussetzungen zur Steuerung der Lüftungsanlage würden vorliegen, wenn zusätzlich ein Außenfeuchtefühler vorhanden ist und die Feuchtegehalte innen (x_RL) und außen (x_AUL) miteinander verglichen werden. Wird das Trocknungspotential x_RL – x_AUL <  = 0 g/kg, so ist der Ventilator abzuschalten und die Außenbauteilluftdurchlässe (ALDs) sind zu schließen. Werden die ALDs nicht geschlossen, könnte die jetzt wirksame freie Lüftung den Feuchteeintrag ergeben und ebenfalls den Energieverbrauch in der Heizperiode unnötig erhöhen. Eine solche Begrenzung ist im Beiblatt 5 der DIN 1946-6 [3] für die Kellerlüftung beschrieben, in der DIN 1946-6 jedoch nicht gefordert.

Aufgrund des Schimmelpilzkriteriums nach DIN-Fachbericht 4108-8 [4] ist eine kurzzeitige Überschreitung des kritischen Feuchtegehaltes zulässig. Um die Gefahr der Schimmelpilzbildung abzuschätzen, wird in Bild 2 die Häufigkeitsverteilung für die 5-Tagesmittelwerte angegeben. Das Bild zeigt, dass auch zu 19 % der Zeit mit einer Überschreitung des Schimmelpilzkriteriums zu rechnen ist, wenn eine konstante Sollwerteinstellung entsprechend dem kritischen Feuchtegehalt im Auslegungspunkt vorgenommen wird.

Das bedeutet, dass nicht nur der Energieverbrauch durch Erreichen der Sollwerteinstellung erhöht wird, sondern auch die Schimmelpilzgefahr erhalten bleibt, wenn unkonditionierte Außenluft zur Trocknung benutzt wird. Eine dauernd anhaltende Lüftung zum Feuchteschutz kann daher sogar den Zweck des Feuchteschutzes unterlaufen. Der unnötige Energieverbrauch erhöht sich noch weiter, wenn die Lüftungsanlage gem. DIN 1946-6 nach Nennlüftung ausgelegt wird und ausschließlich feuchtegeführt ist.

Verschließbare regelbare ALDs

Wenn keine automatische Überwachung des Trocknungspotentials vorhanden ist, muss zumindest die Lüftungsanlage abschaltbar sein und auch die regelbaren ALDs müssen verschließbar sein. So kann nicht nur ein Feuchteeintrag bei Abwesenheit der Nutzer (z.B. in Urlaubszeiten) verhindert werden, sondern auch die Zufuhr giftiger Gase (Katastrophenfall in der Umgebung, Autoabgase) oder unangenehmer Gerüche können unterbunden werden.

Das widerspricht allerdings der Forderung nach nicht verschließbaren, regelbaren ALDs im Punkt 9.1.2.2 der DIN 1946-6. Ein Argument für die Unverschließbarkeit der regelbaren ALDs ist, dass in undichten Gebäuden giftige Gase auch über die Infiltration eindringen können. Es muss allerdings bedacht werden:

Es ist daher davon auszugehen, dass das manuelle Schließen der ALDs im Katastrophenfall zu einer deutlichen Gefahrenminderung beiträgt.

Abwesenheit von Nutzern

Bei Abwesenheit der Nutzer fällt in der Nutzungseinheit (NE) weniger Feuchte an. Die verzögerte Desorption des Wasserdampfes aus dem Baukörper und aus Möbeln bewirkt jedoch auch während der Abwesenheit einen Feuchteeintrag in die NE. Andererseits ist immer noch die Infiltration über die Gebäudefugen vorhanden. Es soll im Folgenden anhand von zwei Beispielen untersucht werden, ob die Abschaltung der Lüftung während der Abwesenheit möglich ist. Dazu wird eine vereinfachte feuchtetechnische Simulation durchgeführt, welche die Sorptionsfähigkeit der Bauteile und Raumluft berücksichtigt.

Die Berechnungen erfolgen mit der Software VolFeu, die auf den Algorithmen in [2] basiert. Die Feuchtelast ist dabei raumweise ermittelt, die Betrachtung der dynamischen Simulation erfolgt hier jedoch für die gesamte NE.

Wohnung im Mehrfamilienhaus

Tabelle 1 enthält die Berechnungsdaten für die Untersuchung einer Wohnung im Mehrfamilienhaus (MFH) mit getrennten Räumen, die von einem Flur abgehen.

Neben den Angaben zu den Standardfeuchtelasten in [2] wird auch Duschen und Kochen aus dem DIN-Fachbericht 4108-8 einbezogen. Während der Abwesenheit wird nur die Feuchteabgabe der Pflanzen, des Wäschetrocknens und Sonstiges gem. [4] angesetzt.

Den Daten kann man entnehmen, dass bei Anwesenheit der Volumenstrom zum Feuchteschutz größer ist, als die Infiltration bei ausgeschalteter Anlage und geschlossenen ALDs (88 > 12 m³/h). Es sind also lüftungstechnische Maßnahmen notwendig. Die Auslegung der Lüftung zum Feuchteschutz erfolgt für den kritischen Feuchtegehalt. Der Volumenstrom stellt also einen minimalen Auslegungswert dar, bei dem nur eine maximal 12-stündige Überschreitung am Tag von x_krit zulässig ist.

Bild 3 zeigt den Verlauf des absoluten Feuchtegehaltes im eingeschwungenen Zustand eines Tages mit verschiedenen Feuchtespeichereffekten (rote durchgezogene und blaue strichpunktierte Linie). Die Linie für Sorption in Bauteilen und Raumluft gilt für normal verputzte Räume ohne Fliesen, glasierte Einbauküchen usw. Die braun gestrichelte Linie stellt den kritischen Feuchtegehalt dar, der gemäß Schimmelpilzkriterium nach [4] max. 12 Stunden am Tag überschritten werden darf. Die grün gestrichelte Linie ergibt sich für eine relative Luftfeuchte von 35 %, welche nicht unterschritten werden sollte, um die Austrocknung der Schleimhäute zu vermeiden. Zwischen diesen beiden gestrichelten Linien sollte sich der absolute Feuchtegehalt befinden, damit die Lüftung beide gesundheitlichen Aspekte berücksichtigt.

Bei hoher Feuchtespeicherfähigkeit zeigen sich kaum Änderungen im Verlauf. Da die mittlere Feuchtebelastung mit ca. 257 g/h unter der Auslegungsfeuchtelast von 354 g/h für die Lüftung liegt, wird der kritische Feuchtegehalt in beiden Fällen unterschritten. Wird der Volumenstrom sehr viel höher ausgelegt, bedeutet das eine Niveauabsenkung der Kurven und es besteht bei geringer Feuchtespeicherfähigkeit die Gefahr der Unterschreitung der unteren Grenzkurve.

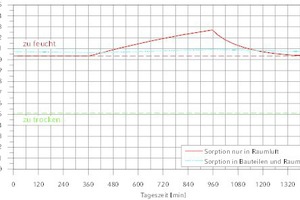

Bild 4 stellt den Verlauf des absoluten Feuchtegehaltes dar, wenn die Lüftung für die 10-stündige Abwesenheit abgeschaltet wird.

Hier wird in beiden Fällen der kritische Feuchtegehalt um mehr als 12 h am Tag überschritten. Bei höherer Auslegung des Volumenstroms und genügend hoher Feuchtespeicherfähigkeit könnte die Abschaltung derart ausgeglichen werden, dass keine Überschreitung von x_krit stattfindet. Damit wäre aber eine Energieeinsparung nicht zu erzielen.

Das Beispiel zeigt für den unterbrochenen Lüftungsbetrieb, dass die Gefahr der Schimmelpilzbildung bestehen bleibt, selbst wenn 10 h am Tag keine Nutzer anwesend sind. Notwendig wären hier 31 m³/h (s. Tabelle 1), der Infiltrationsvolumenstrom bei Anlage aus beträgt aber nur 12 m³/h.

Für den Fall, dass Wäschetrocknen nicht erfolgt, ergibt sich bei Abwesenheit eine Lüftung zum Feuchteschutz von 11 m³/h, die in etwa dem Infiltrationsvolumenstrom bei unterbrochenem Betrieb (12 m³/h) entspricht (s. Tabelle 2). Der sich einstellende Verlauf des absoluten Feuchtegehaltes liegt in diesem Fall ganztägig auf dem kritischen Feuchtegehalt. D.h., ein Ansteigen über x_krit wie in Bild 4 ist bei beiden Sorptionsfällen nicht vorhanden.



Apartment im Studentenwohnheim

Die Tabelle 3 enthält die Berechnungsdaten für ein Apartment in einem realen Studentenwohnheim. In diesem Apartment befindet sich nur ein Zimmer mit mehreren Nutzungen (Wohnen, Schlafen, Arbeiten, Kochnische und Flur). Ansonsten ist nur noch ein Bad mit Dusche und Fenster vorhanden. Wäschetrocknen ist nicht vorgesehen, dafür gibt es im Gebäude eine „Washing Lounge“.

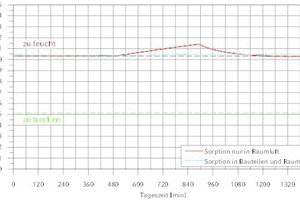

Auch hier sind lüftungstechnische Maßnahmen notwendig (32 > 4 m³/h). Bild 5 stellt den Verlauf des absoluten Feuchtegehaltes dar, wenn die Lüftung für die 7-stündige Abwesenheit abgeschaltet wird.

Für die hohe Feuchtespeicherfähigkeit liegt die Linie fast auf der des kritischen Feuchtegehaltes. Bei geringer Feuchtespeicherfähigkeit wird x_krit an 12 h überschritten. Bei der geringen Feuchtelast in diesem Beispiel ist die Überschreitung grenzwertig. Der erforderliche Luftvolumenstrom beträgt 8 m³/h, die Infiltration liefert aber nur 4 m³/h (Tabelle 3).



Lüftungskonzept mit reduzierten Feuchtelasten

Die Beispiele belegen, dass ein dauernder Lüftungsbetrieb nicht notwendig ist, wenn ein Lüftungskonzept mit reduzierten Feuchtelasten durch Abwesenheit keine lüftungstechnischen Maßnahmen erfordert. Wäre dem nicht so, dürfte das Lüftungskonzept mit normalen Feuchtelasten, wie es gem. DIN 1946-6 angewendet wird, nicht funktionieren.

Als rechnerische Bedingung für den Ausgleich der Abschaltung gilt unter der Prämisse, dass die Feuchte sofort abgeführt wird, der Zusammenhang

⇥(1)

erforderlicher Luftvolumenstrom durch Infiltration,

der bei abgeschalteter Anlage mindestens vorhanden

sein muss in m³/h

Lüftung zum Feuchteschutz bei Anwesenheit in m³/h

(folgt aus dem Lüftungskonzept zur Notwendigkeit

lüftungstechnischer Maßnahmen)

Wasserdampfproduktion bei Abwesenheit in g/h

Wasserdampfproduktion bei Anwesenheit in g/h

Dynamische Simulationsrechnungen haben gezeigt, dass dieser Zusammenhang auch näherungsweise für sorptive Vorgänge gilt.

Im Lüftungskonzept zur Notwendigkeit lüftungstechnischer Maßnahmen wird der Infiltrationsvolumenstrom ohne Anlage  V_Inf und die Lüftung zum Feuchteschutz V_{F L} ermittelt. Damit die Anlage abgeschaltet werden kann, muss gelten   V_Inf ≥ V_{Inf, erf} .

Das Verhältnis der Wasserdampfproduktionsraten kann individuell anhand von Tabellen über die Feuchteabgabe verschiedener Quellen bestimmt werden, z.B. in [4, Tabelle 1]. Eine normative Angabe für Standardfälle wäre jedoch sehr hilfreich in der Planung. Dabei ist neben der Feuchteabgabe von Pflanzen auch Sonstiges und ggf. Wäschetrocknen zu berücksichtigen.

„Sonstiges“ ist im DIN-Fachbericht 4108-8 leider nicht spezifiziert. Die Grundlagen für diese Feuchteangaben finden sich aber in [7]. Daraus geht hervor, dass „Sonstiges“ Haustiere, Aquarium, Zimmerspringbrunnen, Trocknen von regenfeuchter Bekleidung und Feuchtreinigungsprozesse beinhaltet, wobei berücksichtigt wurde, dass diese Feuchtelasten nicht gleichzeitig auftreten. Hierin sind demnach Feuchtelasten enthalten, die bei Abwesenheit nicht anfallen. Außerdem ist zu unterscheiden, ob die Möglichkeit der Abschaltung für die tägliche Abwesenheit oder für die längerfristige Abwesenheit (Urlaub) untersucht werden soll. Bei täglicher Abwesenheit wären sicherlich Haustiere, Aquarium und Wäschetrocknen, bei längerfristiger Abwesenheit nur Aquarium zu berücksichtigen. Mit der generellen Hinzunahme von Sonstiges als Feuchtequelle während der Abwesenheit wird hier angestrebt, dass man auf der sicheren Seite liegt und dass die Rechnung vereinfacht wird.

Da im DIN-Fachbericht 4108-8 Sonstiges abhängig von der Anzahl der Personen im Haushalt und damit von der Wohnfläche angegeben wurde, findet sich in [2] eine formelmäßige Angabe dieser Feuchtelast. Unter der Voraussetzung, dass sich Pflanzen und Sonstiges auf die gesamte NE verteilen, kann man vereinfachend näherungsweise schreiben

⇥

⇥(2)

m_D,Abw,NE    Wasserdampfproduktion bei Abwesenheit in der

   gesamten NE in g/h

A_NE     Fußbodenfläche der Nutzungseinheit in m²

n_Pers   Anzahl der Personen in der Nutzungseinheit

Die Anzahl der Personen in der NE ist nur anzusetzen, wenn Wäschetrocknen während der Abwesenheit wirksam ist. Die Wasserdampfproduktion bei Anwesenheit kann ebenfalls mit den Algorithmen aus [2] abgeleitet werden. Näherungsweise gilt für die Standardfeuchtelasten zuzüglich 5 min duschen und 1 h kochen

⇥(3)

   Wasserdampfproduktion bei Anwesenheit in der

   gesamten NE in g/h

Δτ    Belegungszeit der Personen während der Anwesenheit

   in h (<  = 24 h)

Der letzte Summand ist nur anzusetzen, wenn Wäschetrocknen während der Anwesenheit wirksam ist. Für die vorgenannten Beispiele ergibt sich ein Verhältnis der Wasserdampfproduktionsraten in Glg. (1) von 0,35 mit Wäschetrocknen und 0,16 ohne Wäschetrocknen bei der Wohnung im MFH und im Apartment des Studentenwohnheimes 0,24.

Zum Abschaltverbot nach DIN 18017-3 [8]

Unter 4.1.1 der DIN 18017-3 darf der Abluftvolumenstrom nicht auf 0 m³/h reduziert werden, wenn Wäsche getrocknet wird. Außerdem ist ein Intervallbetrieb mit länger als 1 h Abschaltzeit untersagt. In 4.6.2 steht „…; der Luftvolumenstrom darf auch tagsüber reduziert werden, wenn keiner der angeschlossenen Räume genutzt wird.“ Damit geht die Norm über den Zweck der Geruchsabfuhr hinaus und legt Bedingungen für die Lüftung zum Feuchteschutz fest. Es wird auch auf die Wärmeschutzverordnung 1995 verwiesen, obwohl in dieser noch keine Festlegungen über den f_Rsi-Wert, der für die Schimmelpilzbildung maßgeblich ist, getroffen sind.

Hier ergeben sich Überschneidungen zur DIN 1946-6, die auch zum Teil widersprüchlich sind. In der DIN 18017-3 ist z.B. ein Handbetrieb erlaubt, in der DIN 1946-6 wird eine nutzerunabhängige Lüftung gefordert. Unter bestimmten Umständen darf in der DIN 18017-3 der Abluftvolumenstrom auf 0 m³/h reduziert werden, in der DIN 1946-6 dagegen nicht. Über die Verschließbarkeit der ALDs bei Abschaltung ist in der DIN 18017-3 keine Aussage vorhanden.

Fazit

Die Beispiele zeigen, dass der dauernde Betrieb der Lüftung nicht immer zielführend und auch nicht notwendig ist. Eine feuchtegeführte Lüftung, in der auch ein Außenfühler integriert ist und die nach dem Trocknungspotential regelt, kommt dem Ziel des Feuchteschutzes wesentlich näher und kann auch unnötige Energieverluste verhindern, wenn sie den Volumenstrom auf 0 m³/h zurückfahren kann. Auch die manuelle Abschaltung der Lüftung und das Verschließen der ALDs ist möglich, sofern die verbleibende Infiltration größer oder gleich dem notwendigen Volumenstrom bei reduzierten Feuchtelasten ist.

Nach DIN 1946-6 Abschnitt 8.1.1 und 8.3 darf der Volumenstrom jedoch nicht unter die Lüftung zum Feuchteschutz abgesenkt werden. Das gilt auch für ausschließlich feuchtegeführte Anlagen, woraus sich die Frage ergibt, welchem Zweck dann die Feuchteregelung dienen soll. Normalerweise soll eine Regelung ausgehend von einem Auslegungsvolumenstrom eine Reduzierung bei Minderbelastung herbeiführen. Bei mehrtägiger Abwesenheit darf die Lüftung gem. Abschnitt 8.3 sogar nur auf Reduzierte Lüftung geschaltet werden, die um das 1,75- bis 2,30-fache größer ist, als die Lüftung zum Feuchteschutz. Nach Abschnitt 8.1.1 ist die Absenkung außerhalb der Nutzungsdauer dagegen auf Lüftung zum Feuchteschutz zulässig. Hier liegt also ein Widerspruch oder eine unklare Formulierung vor.

Das Lüftungskonzept mit reduzierten Feuchtelasten bei Abwesenheit kann als Ergänzung zum Lüftungskonzept der DIN 1946-6 angesehen werden, welches eine zusätzliche Beratungsleistung für die Abschaltmöglichkeit der Lüftung darstellt. Es kann z.B. überprüft werden, ob eine Intervallschaltung der Lüftung oder eine Urlaubsschaltung möglich ist.

Im Sommer ist die Wahrscheinlichkeit hoch, dass die Außenfeuchte größer ist, als die Sollfeuchte im Raum. Daher kann es zweckmäßiger sein, die lüftungstechnischen Maßnahmen nach DIN 1946-6 im Sommer einzustellen oder nur zeitweise zu betreiben. An heißen Tagen wird dadurch auch verhindert, dass ein zusätzlicher Wärmeeintrag erfolgt. Diese Aspekte werden jedoch noch in der neu zu erstellenden europäischen Norm „Ventilative cooling systems“ ausführlich behandelt.
