Entgasung nach dem Gesetz von Henry

Heiz- und Kühlanlagen störungsfrei und effizient betreiben

Foto: Flamco

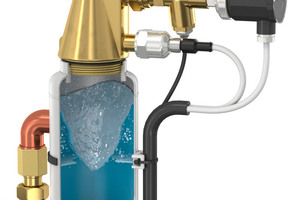

Das Henry’sche Gesetz besagt, dass Temperatur und Druck den Anteil des im Wasser gelösten Gases beeinflussen. Für Heiz- und Kühlanlagen heißt das: Sinkt der Druck, werden die im Anlagenwasser gelösten Gase freigesetzt. Dieses Prinzip machen sich Vakuumentgaser zunutze.

Foto: Flamco

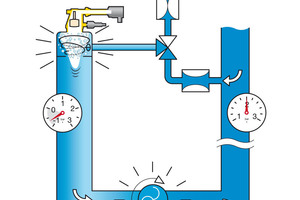

Die Entgaser erzeugen ein Vakuum, indem ihre Pumpe mehr Wasser aus der Säule zieht, als zulaufen kann. Im Vakuum wird das Gas freigesetzt und sammelt sich über dem Wasserspiegel.

Foto: Flamco

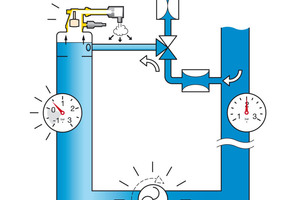

Das Herunterfahren der Pumpe erhöht den Druck kurzzeitig, wodurch die freigesetzten Gase abgeschieden werden. Bei zu niedrigem Systemdruck speisen die Entgaser vollautomatisch nach.

Foto: Flamco

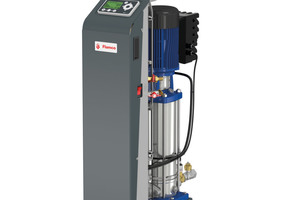

Das Modell „Vacumat Eco“ mit drehzahlgesteuerter Pumpe und Sensoren zur Druck- und Temperaturmessung gewährleistet eine noch bessere Entgasungsleistung bei noch größeren Energieeinsparungen.

Foto: Flamco

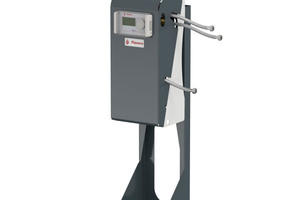

Der „Vacumat Eco“ verfügt über Sensoren, die erkennen, wie viel Gas im Anlagenwasser verbleibt. Ist dieses gasfrei, schaltet sich der Automat für 24 h ab und startet erst dann wieder einen Testlauf. Weil das Gerät nur im Bedarfsfall arbeitet, kommt es zu signifikanten Energieeinsparungen.

Foto: Flamco

Quelle: Flamco

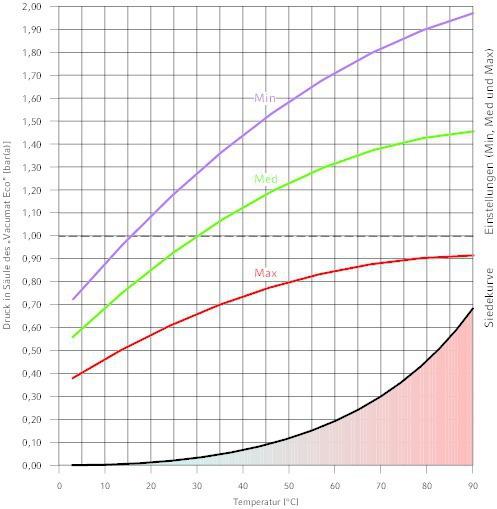

Der Druck im Behälter

beim Entgasen des „Vacumat Eco“ basiert auf der Siedekurve von Wasser. Anhand der Sensoren wählt der Entgaser automatisch das optimale Vakuum. Somit werden im Wasser gelöste Gase effektiv abgeschieden, aber das Austreten von thermischer Energie in Form von Wasserdampf wird vermieden.

Quelle: Flamco

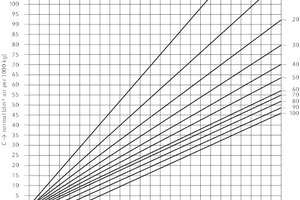

Temperatur und Druck

beeinflussen den Anteil des im Wasser gelösten Gases. Sinkt die Temperatur und erhöht sich der Druck, steigt der Anteil des im Wasser gebundenen Gases. Im Umkehrschluss ziehen eine Temperaturerhöhung und eine Druckabsenkung die Freisetzung der im Wasser gelösten Gase mit sich.

Quelle: Flamco

Der englische Chemiker William Henry und seine Untersuchungen zur Menge von in Wasser absorbierten Gasen sowie zum Einfluss verschiedener Drücke und Temperaturen auf diese stehen Pate für das Gesetz von Henry. Was im 19. Jahrhundert noch niemand ahnte: Das Funktionsprinzip findet auch bei Heizungs- und Kühlsystemen Anwendung – bei der Entgasung des Anlagenwassers.

William Henry (1774 bis 1836) war ein englischer Chemiker, der sich vorwiegend der Forschung im Bereich der Gase widmete. Noch heute ist er für die Formulierung des nach ihm benannten Henry’schen Gesetzes bekannt. Es ist Gegenstand einer Abhandlung, die er 1803 in einer Ausgabe der „Philosophical Transactions of the Royal Society“, einer britischen Fachzeitschrift für naturwissenschaftliche Themen, veröffentlichte. Dort hielt er folgende Beobachtung fest:

„Wasser nimmt von Gas, das durch eine, zwei oder mehr Atmosphären kondensiert wird, eine Menge auf, die, normalerweise komprimiert,...
