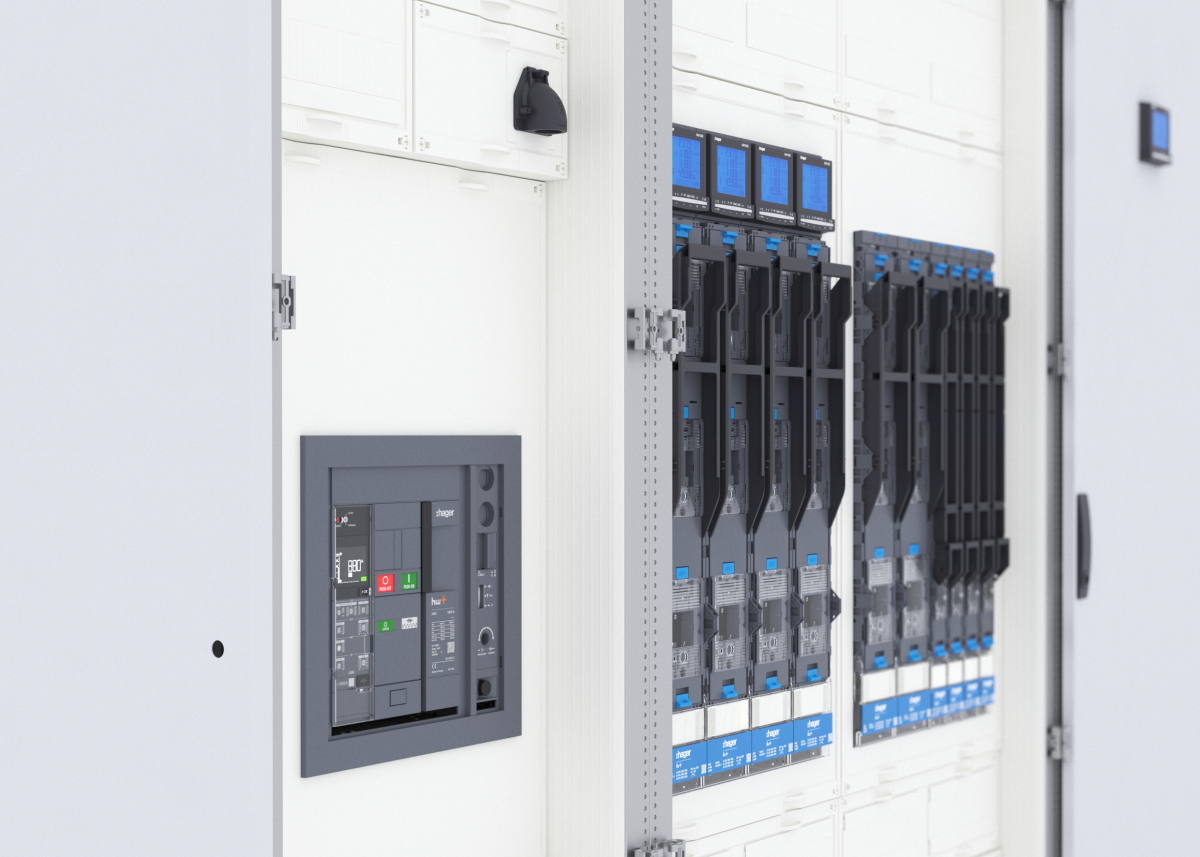

Für eine möglichst einfache Integration in unterschiedliche Anlagenausführungen bietet die Serie „fv+“ mehrere Anschluss- und Befestigungsmöglichkeiten.
Bild: Hager
Mit den NH-Sicherungslastschaltleisten „fv+“ präsentiert Hager eine optimierte Anwendung für das 185-mm-Sammelschienensystem. Die Geräte für den Niederspannungsbereich sind in den Hager Energieverteilsystemen „unimes H“ und „univers N“ einsetzbar und decken alle gängigen Baugrößen ab: NH00, NH1, NH2 und NH3 – 1-polig und 3-polig schaltbar. Die neuen NH-Sicherungslastschaltleisten ersetzen das bisherige Portfolio.
Die neue Serie soll durch benutzerfreundliche Funktionen sowie eine einfache, zuverlässige und sichere Bedienbarkeit überzeugen. Zu den zentralen Eigenschaften zählt u. a. die berührungslose Sicherungsentnahme. Der Entriegelungsknopf ist außen am Deckel angebracht und ermöglicht einen schnellen, wartungsfreundlichen Austausch. Eine Größenkennzeichnung auf den Knöpfen soll die Orientierung erleichtern und effiziente Abläufe im Servicefall unterstützen. Der Schaltdeckel-Stoppmechanismus sorgt für eine kontrollierte und sichere Schalthandlung. Die robuste Konstruktion soll zudem Stabilität und sichere Abläufe während der Bedienung und im Betrieb gewährleisten. Ein weiteres Highlight ist die parallelgeführte Schaltmechanik: Die Parallelöffnung sorgt für eine kontrollierte Trennung pro Phase und reduziert die Lichtbogenenergie. Das erhöht die Betriebssicherheit und verlängert die Lebensdauer der Produkte und der Energieverteilung, heißt es vom Hersteller. Der integrierte Übergreifschutz stelle dabei einen vollständigen Berührungsschutz sicher.
Alle NH-Sicherungslastschaltleisten verfügen über frontseitige Klarsichtabdeckungen über jeder Sicherung, die eine visuelle Prüfung des Sicherungszustands sowie der Sicherungsgröße ohne Öffnen des Geräts ermöglichen. Für die Spannungsprüfung sind die verriegelbaren Abdeckungen zudem mit einem Prüfloch ausgestattet, das für alle gängigen Spannungsprüfer am Markt geeignet ist. Ergänzend steht eine elektronische Sicherungsüberwachung für alle Baugrößen zur Verfügung: LED-Indikatoren zeigen den Zustand jeder Phase separat an und NO/NC-Kontakte ermöglichen die zuverlässige Fernsignalisierung eines Sicherungsausfalls. Darüber hinaus erleichtert eine integrierte Testtaste Funktionsprüfungen, und Isolationsprüfungen können durchgeführt werden, ohne die Sicherheitsüberwachung zu trennen.
