Anschlussfertig installiert: eine Kaskade von vier „Profitherm“ Brennwertwärmetauschern als SKID-System auf einem Montagerahmen.
Bild: Raab-Gruppe
Steigende Energiekosten, kontinuierlich zunehmende CO₂-Bepreisung und wachsende Anforderungen an die Energieeffizienz – unter diesen Voraussetzungen wird die Nutzung industrieller Abwärme zunehmend relevant. Vormontierte Wärmerückgewinnungssysteme bieten dabei eine praxisnahe Möglichkeit, bislang ungenutzte Energiepotenziale wirtschaftlich zu erschließen. Gleichzeitig reduzieren sie dauerhaft Emissionen.
Mit den SKID-Systemen von Net und Bomat, Tochterfirmen der Raab-Gruppe, stehen vollständig vormontierte Plug-and-Play-Lösungen bereit, sowohl für die Abgas-Wärmerückgewinnung als auch die Brennwertnutzung. Die Bandbreite reicht von 250 kW bis 4 MW. Das Ergebnis: schnelle Installation, kurze Stillstandszeiten und maximaler Energieertrag.
Die Konzepte
Die Net-Abgaswärmetauscher decken Abgastemperaturen bis 600 °C ab. Mit Rippen- oder Glattrohren ausgestattet, sind diese robust und einfach zu reinigen. Sie eignen sich auch für belastete Abgas- oder Abluftströme, etwa aus Backschwaden oder Holzfeuerungen.

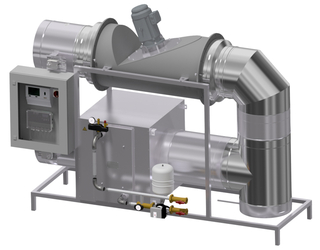

SKID-System vormontiert mit Net-Wärmetauscher, Abgasventilator Linejekt, Hydraulik und Steuerung.
Bild: Raab-Gruppe
Die Bomat-„Profitherm“ Hochleistungs-Wärmetauscherrohre aus PPS-Grafit erreichen selbst unter extremen Betriebsbedingungen höchste Effizienz und Langlebigkeit. Dank ihrer exzellenten Korrosionsbeständigkeit und Wärmeleitfähigkeit gewährleisten sie einen zuverlässigen Dauerbetrieb auch bei aggressiven Kondensaten und Abgastemperaturen von bis zu 400 °C. Durch die Brennwerttechnologie wird zusätzlich die im Wasserdampf gebundene Kondensationswärme zurückgewonnen. Selbst bei 120 °C ergeben sich noch hohe Erträge.
Schneller zur Inbetriebnahme dank Plug-and-Play
Das je nach Anwendungsfall konzipierte SKID-System wird anschlussfertig geliefert. Es umfasst sämtliche hydraulischen und regelungstechnischen Komponenten wie Pumpen, Mischventile, Sensorik sowie Frequenzumrichter. Die fertig verkabelte Steuerungs- und Regelungstechnik inklusive LAN-Schnittstelle ermöglicht Fernwartung, Online-Monitoring und die kontinuierliche Optimierung der Anlagenleistung. Die Anlage wird lediglich an das Abgas- und Wassersystem sowie die Strom- und Netzwerkschnittstellen angebunden. Erforderliche Abgasventilatoren sind bereits integriert.
