Aus Kunststoff

Modulverteiler

Foto: Giacomini GmbH

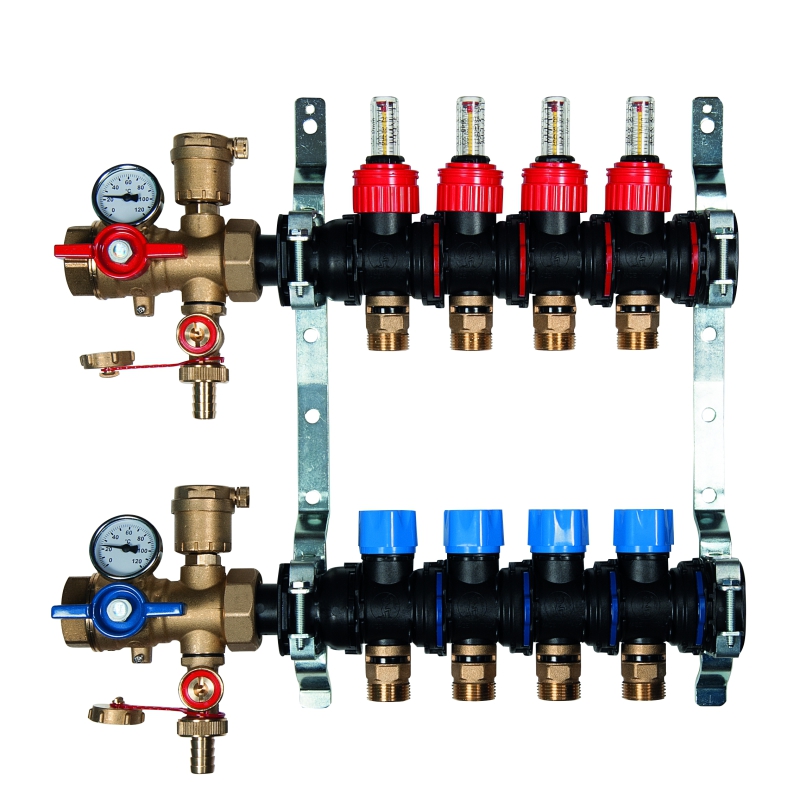

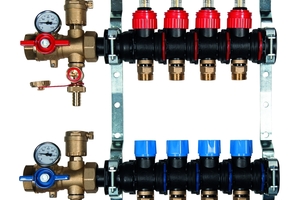

Der Modulverteiler „R553FP“ besteht aus einem speziellen Technopolymer und ist dadurch kurzzeitig auch für eine maximale Betriebstemperatur von 100 °C geeignet.

Foto: Giacomini GmbH

Quelle: Giacomini GmbH

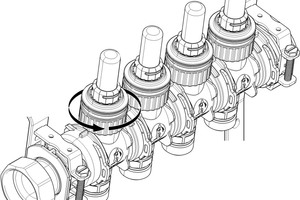

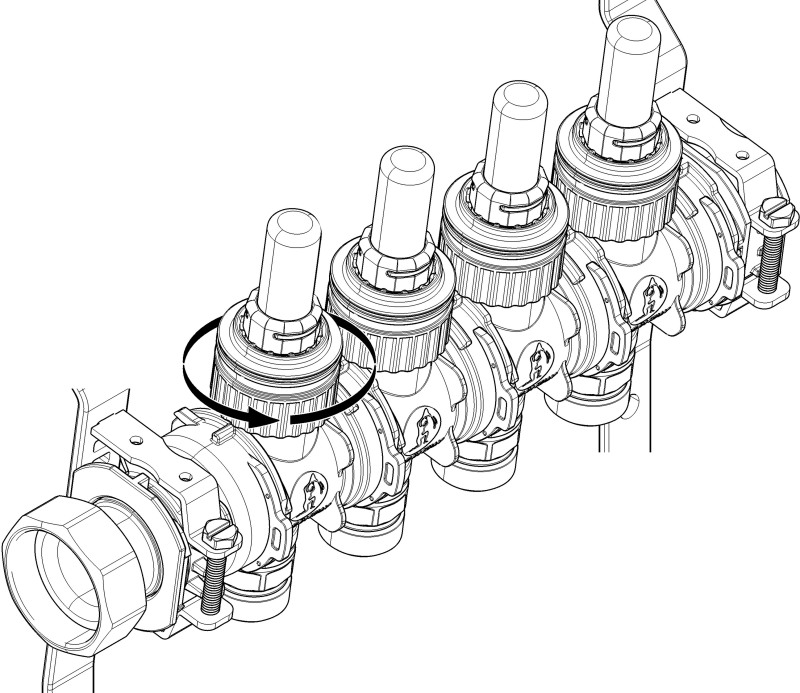

Die gewünschte Durchflussmenge für die einzelnen hydraulischen Heizkreisläufe lässt sich an dem am jeweiligen Vorlaufmodul befindlichen Durchflussmengenmesser durch Drehen des roten Handrades einstellen.

Quelle: Giacomini GmbH

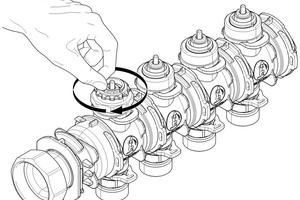

Die Regulierung der Rücklaufmodule kann manuell per Handregulierklappe oder elektrisch mittels Stellantrieben erfolgen. Um die Regulierung auf elektrisch umzustellen, muss nur die Handregulierklappe durch Drehen des unteren Ringes entfernt, ...

Quelle: Giacomini GmbH

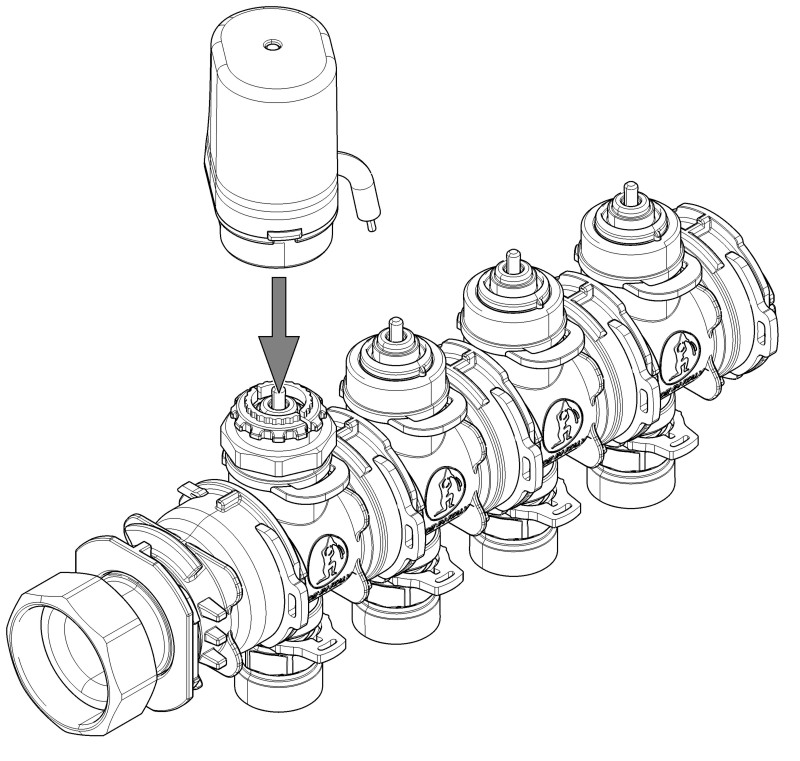

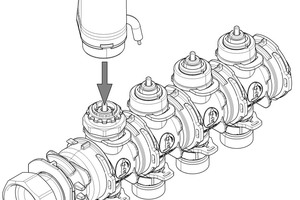

... an dessen Stelle das Übergangsstück angebracht und der Stellantrieb darauf gedrückt werden.

Quelle: Giacomini GmbH

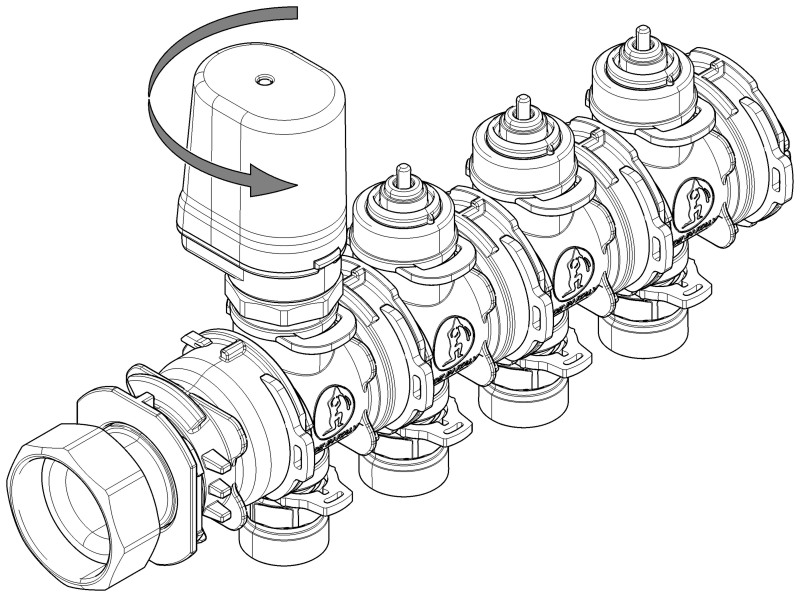

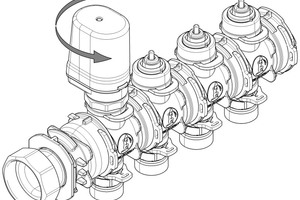

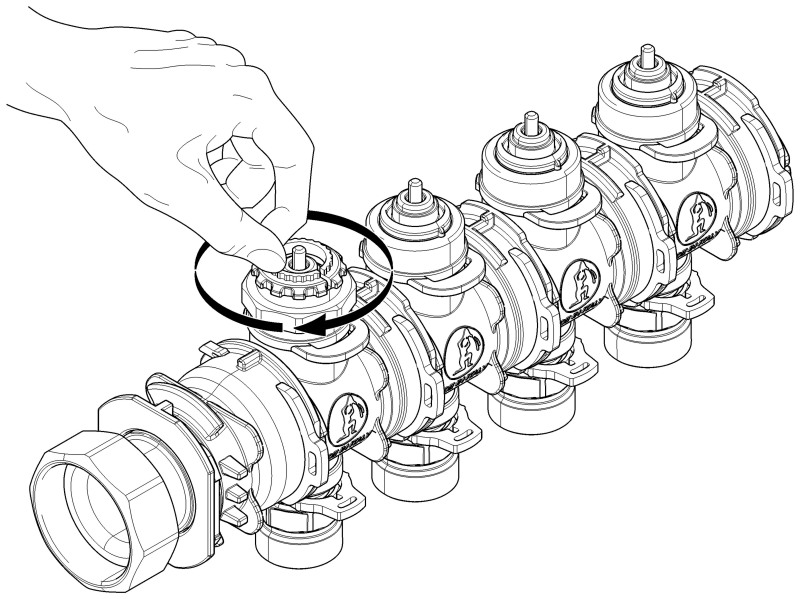

Durch eine leichte Drehung wird der Antrieb auf dem Übergangsstück fixiert.

Quelle: Giacomini GmbH

Foto: Giacomini GmbH

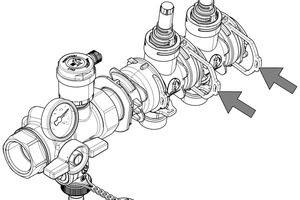

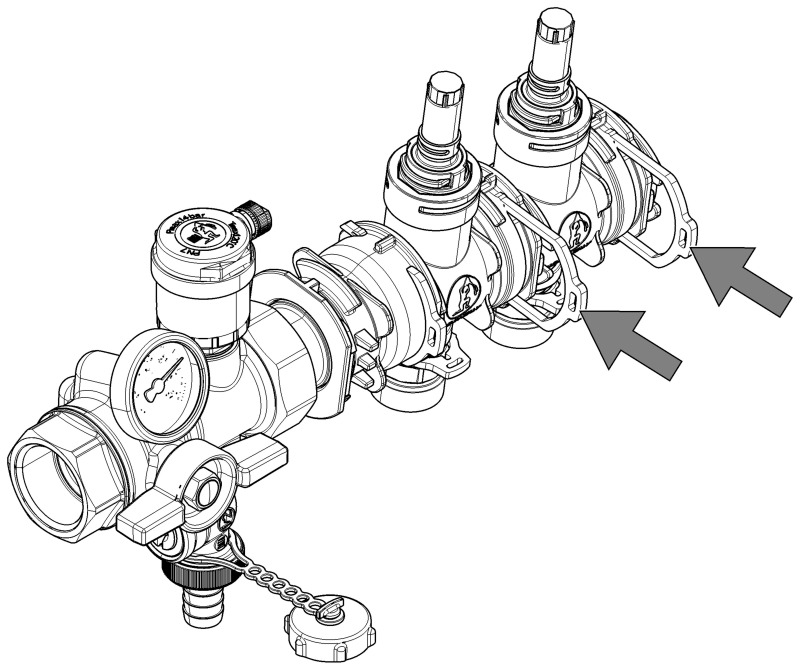

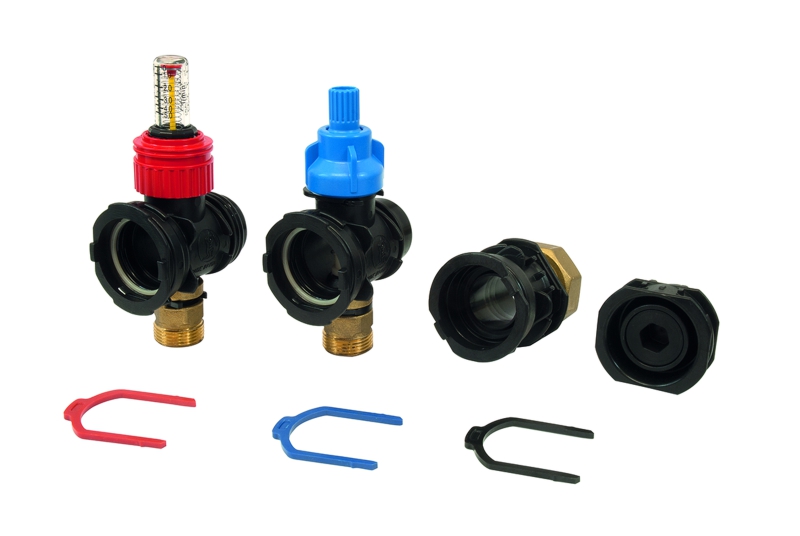

Der Verteiler lässt sich auf bis zu zwölf Module erweitern: Dafür müssen mit einem geeigneten Werkzeug die Kunststoff-Klipse aus den einzelnen Zusatzmodulen genommen werden, ohne diese dabei zu verbiegen oder zu verdrehen.

Foto: Giacomini GmbH

Quelle: Giacomini GmbH

Im nächsten Schritt werden die neuen Module miteinander verbunden, wobei auf die korrekte Position der O-Ringe zu achten ist. Bevor die Kunststoffklammern senkrecht zum Verteiler in die Module gesteckt werden, sollte der Techniker noch überprüfen, ob die Verbindungsöffnungen für die Klammern exakt ausgerichtet sind.

Quelle: Giacomini GmbH

Der Modulkunststoffverteiler „R553FP“ von Giacomini besteht aus einem Vorlauf- sowie einem Rücklaufverteiler, Metallhalterungen, Handrädern für die Regulierung des Durchflusses und jeweils einem Multifunktionskugelhahn für Vorlauf und Rücklauf. Der Vorlaufverteiler ist mit Durchflussmengenmessern ausgerüstet, die über zwei Skalierungen – 0,5 bis 5 l/min und GPM – sowie eine Einstellungs- und Absperrfunktion verfügen. Am Rücklaufverteiler befinden sich Absperrventile und manuell bedienbare Handregulierklappen, die auch für eine elektrische Regelung über Stellantriebe geeignet sind. Der...
