Leitungsschutzschalter

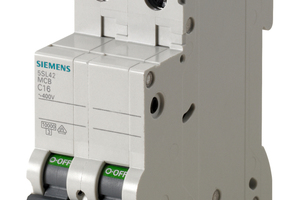

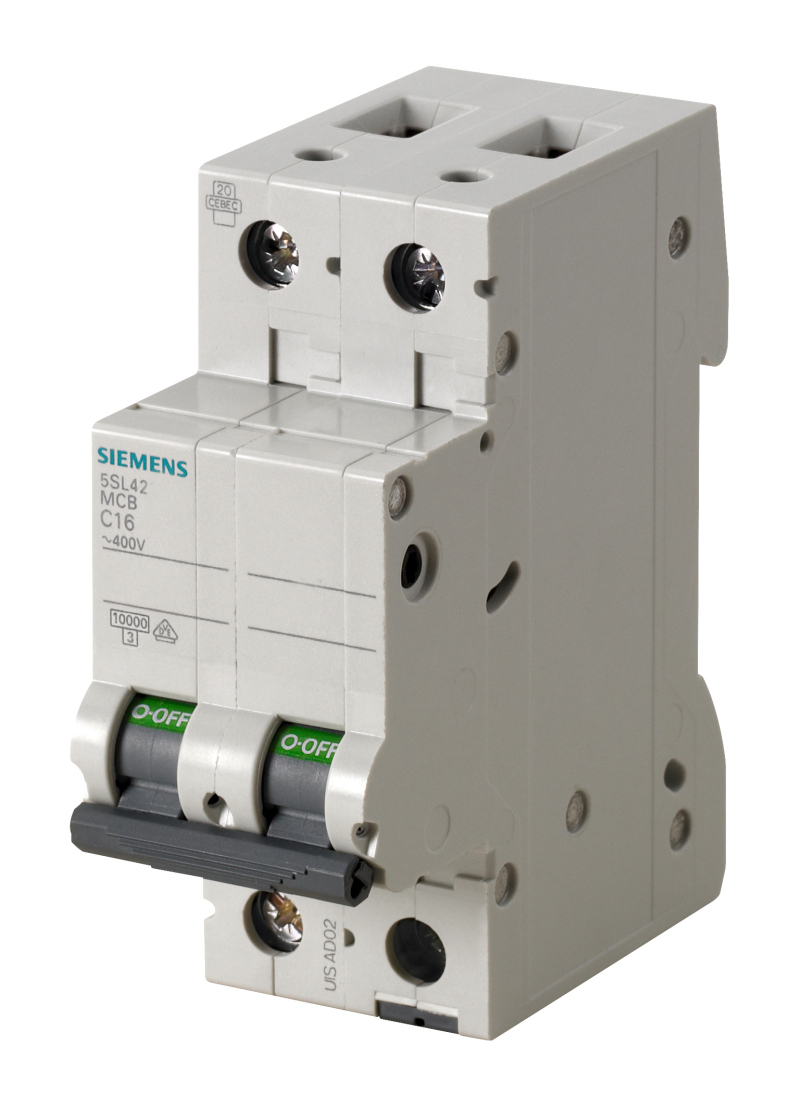

Siemens hat einen Leitungsschutzschalter mit einem Schalt­ver­mögen von 10 kA speziell für den Einsatz in Zweck- und In­dus­triegebäuden entwickelt. Der Leitungsschutzschalter „5SL4“ schaltet in Gebäuden Stromkreise im Fall von Überlastströmen oder Kurzschlüssen sicher ab und schützt die Leitungen sowie Geräte vor Schäden. Der Schalter mit integriertem Schnell­be­fes­tigungs­system zur Montage auf der Hutschiene kann in bestehende Elektroinstallationen integriert und mit weiteren Geräten kombiniert werden.

Der Leitungs­schutz­schalter ist mit Siemens-Zu­be­hörkom­po­nenten wie Brand­schutzschalter, Hilfs- und Fehlerstrom-Schutzschalter, Unterspannungsauslöser und Fehlersignalschalter kompatibel. Neben einer hohen Betriebs- und Anlagensicherheit bieten die Leitungsschutzschalter Schutz und Komfort bei Installations- und Servicearbeiten: Der in die Klemmen integrierte Berührungsschutz schützt den Installateur beim Anschluss der Geräte vor einem elektrischen Schlag. Die farbige Schaltstellungsanzeige im Betätigungsgriff zeigt den jeweiligen Schaltzustand an. Eine Griffsperre schützt vor unberechtigtem Schalten. Mithilfe eines Schnappschiebers lassen sich die Lei­tungs­schutz­schal­ter ohne Werkzeug auf die Hutschiene im Ver­tei­ler­kas­ten aufsetzen beziehungsweise abnehmen. Die rechteckig ausgelegten Klemmen bieten Platz für Stiftsammelschienen sowie zusätzliche Leiter mit einer Fläche von 0,75 bis 35 mm².

Die Geräte sind mit den Auslösecharakteristiken B, C und D erhältlich: Die Leitungsschutzschalter mit Auslösecharakte­ris­tik B sind für den universellen Einsatz in Steckdosen- und Beleuchtungsstromkreisen bestimmt. In Lampen- und Motorenstromkreisen mit höheren Anlaufströmen werden bevorzugt Leitungsschutzschalter mit Auslösecharakteristik C eingesetzt. Für Stromkreise mit stark impulserzeugenden Betriebsmitteln wie Transformatoren oder Mag­netventilen kommen Schalter mit Auslösecharakteristik D zum Einsatz.
