Für einen hohe Armaturenlebensdauer

Kubische Form gegen Kalk

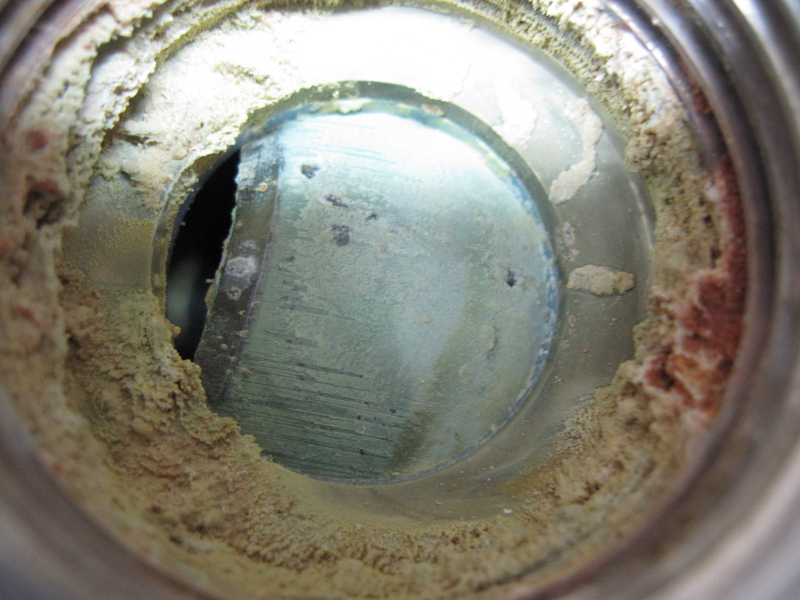

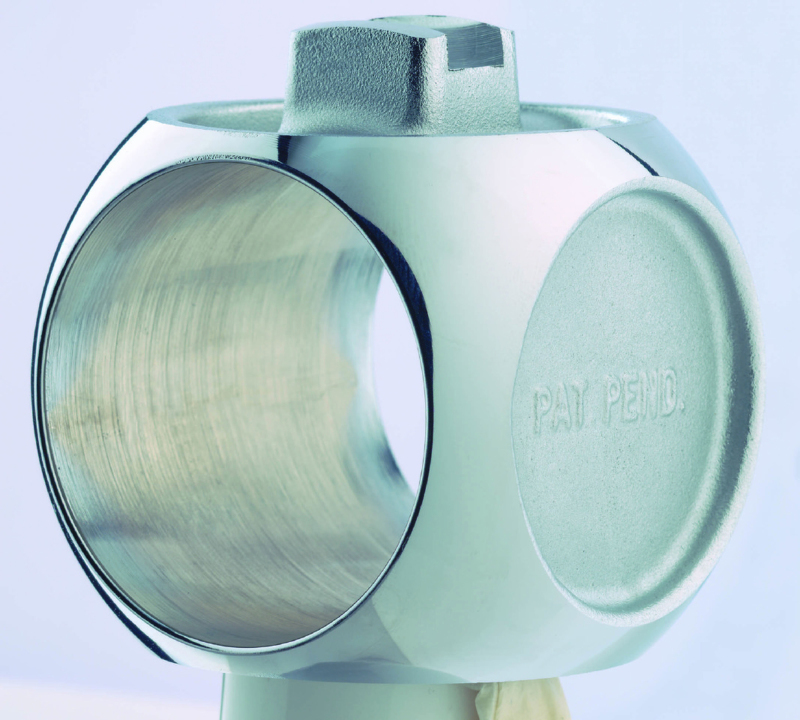

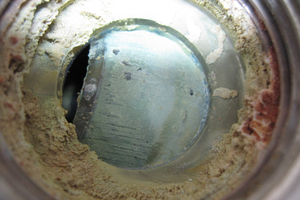

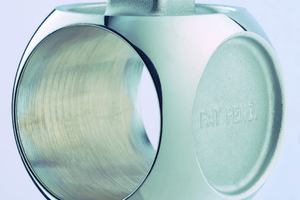

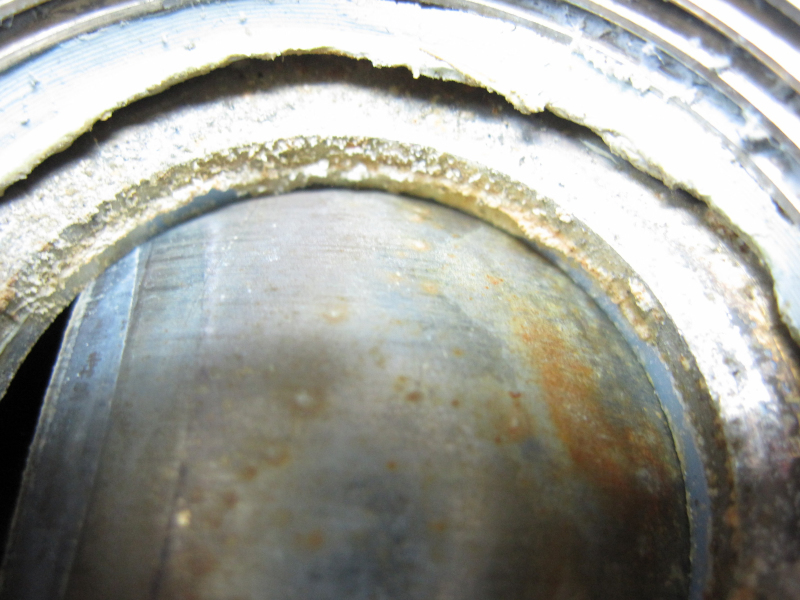

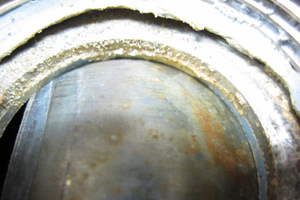

Kalk ist in Warm- und Trinkwasserinstallationen ein großes Problem und kann bei Kugelhähnen dazu führen, dass die Absperrarmatur blockiert und im schlimmsten Fall bei einer Leckage oder einem Rohrbruch ihre Funktion nicht mehr erfüllt. Um dieses Risiko zu minimieren, hat Giacomini einen Kugelhahn mit spezieller Geometrie entwickelt, der besonders unempfindlich gegen Verkrustungen ist: Den Kern des „Dado“ (ital. „Würfel“) bildet keine Kugel, sondern ein Kubus mit minimaler Oberfläche, an dem sich nur geringe Mengen Calciumcarbonat ablagern kann. Da der Kubus über eine minimale Oberfläche – deutlich kleiner als die einer Kugel – verfügt, können sich im Vergleich nur sehr wenige Verkrustungen bilden. Wird der Kugelhahn betätigt, reiben sich diese Ablagerungen zuverlässig ab.

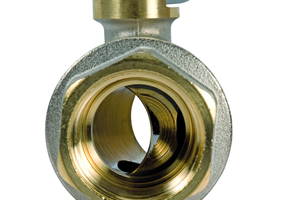

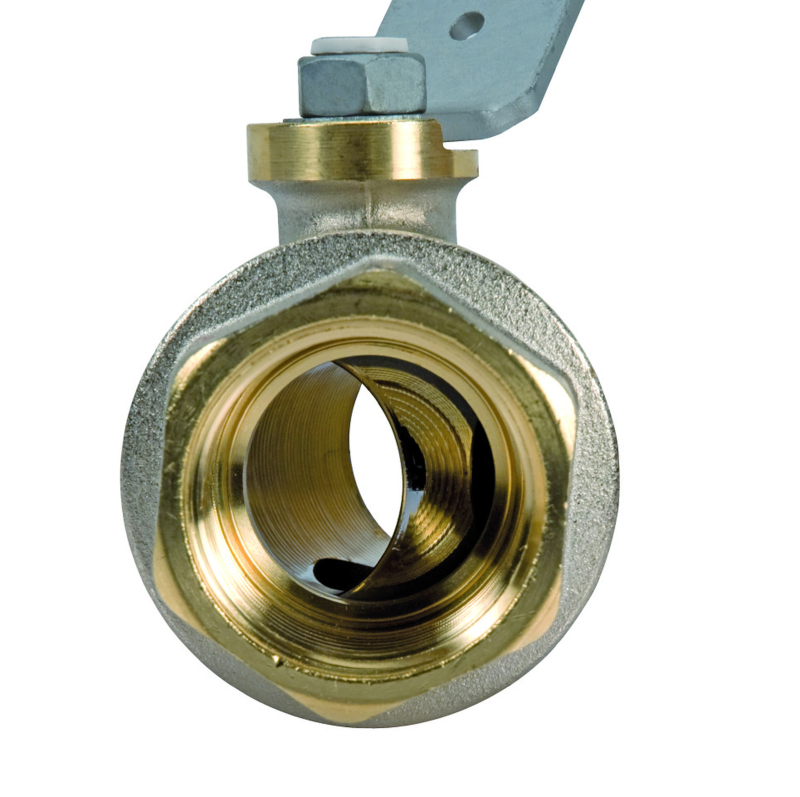

Der Kugelhahn hat außerdem einen 100 %-Durchgang und ist mit einer 4fach abgedichteten Spindel mit hochwertigen Dichtungsmaterialien sowie im Kugelbereich mit einer Teflondichtung ausgestattet. Durch eine spezielle, kehlförmige Form läuft der Kubus des Kugelhahns besonders leicht auf dieser Dichtung. Zudem verhindert eine Totraum-Bohrung, dass sich Stagnationswasser zwischen Kugel und Körper sammelt. „Im Unterschied zu herkömmlichen Kugelhähnen werden beim ,Dado‘ allerdings nicht nur der Totraum unter der Kugel, sondern auch die Räume zwischen Kugel und Gehäuse durchströmt, so dass er sich besonders gut für Trinkwasserinstallationen eignet“, erklärt Matthias Reese, technischer Berater bei Giacomini. Der Kugelhahn ist DVGW-geprüft und nach der Liste des Umweltbundesamts (UBA) für Trinkwasserinstallationen zugelassen.

Anwendung in der Industrie

Der Warmwasser-Kugelhahn kann für einen Temperaturbereich von -20 bis +185 °C eingesetzt werden und ist in verschiedenen Ausführungen erhältlich, beispielsweise als R 950 mit einem Hebelgriff und einer Baugröße von bis zu 2“ sowie als R 951 mit einem Flügelgriff und einer Größe von bis zu 1 1/4“. Das für die Heizung sowie für Industriemedien geeignete Modell R910 gibt es sogar bis zu einer Größe von 4“. Der geprüfte Betriebsdruck beträgt bei bis zu 3/4“ 42 bar und bei Modellen bis 2“ 35 bar. Die Armaturen haben im Vergleich zu typischen Kugelhähnen mit herkömmlicher Kugel eine bis zu 5fach längere Lebensdauer und eignen sich für diverse Medien wie Druckluft, Sattdampf, verschiedene Gase, Benzin oder Diesel. „Durch den geringen Verschleiß beim Betätigen kann der ,Dado‘ auch bei besonders schwierigen Anwendungsfällen in der Industrie, beispielsweise für Medien mit Schwebstoffen, zum Einsatz kommen“, so Matthias Reese.

x

Thematisch passende Artikel:

Ausgabe 05/2016 Motorisiertes Trinkwasserventil

Zwei-Wege-Kugelhahn

Trinkwasser kann als Lebensmittel nicht ersetzt werden. Umso wichtiger ist es, dass es einen hohen Reinheitsgrad hat und frei von krankheitserregenden Mikroorganismen ist. Das motorisierte...

mehr
Ausgabe 12/2018 Für Heiz-/Kühldecken oder Fan Coils

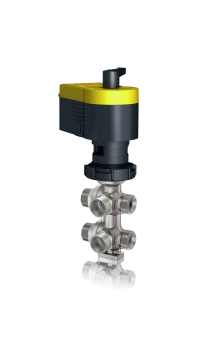

6-Wege-Kugelhahn
