Kollisionen im Schaltschrankbau erkennen

3D-Daten im E-CAD-Portal

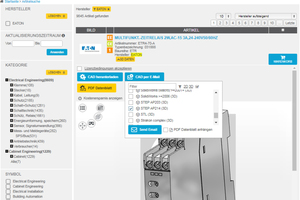

Im E-CAD-Portal wscaduniverse.com finden Anwender neben aktuellen Symbolen und Artikeldaten 3D-Daten zur kos­tenlosen Nutzung; über 1,2 Mio. im „WSCAD“- und „Eplan“-EDZ-Format. Die Registrierung und Nutzung ist für Anwender kostenlos. Auch für Hersteller sind mit der Einstellung ihrer Produkte keine Kosten verbunden.

Die 3D-Daten sind in über 100 gängigen, nativen CAD-Formaten sowie dem STEP-Format abrufbar. Dazu wird auf das 3D-CAD-Teileportal „PARTcommunity“ mit Millionen von Engineering-Daten von Cadenas zugegriffen. Für die Nutzung und das Herunterladen müssen in wscaduniverse.com mit Aktivieren einer Checkbox die Lizenzbestimmungen von Cadenas akzeptiert werden.

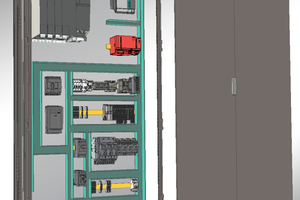

Aktiv genutzt werden die 3D-Daten für den Schaltschrankaufbau in der Disziplin „Cabinet Engineering“ (CE) der „WSCAD“-Suite 2018. Neben einer foto­realistischen 3D-Darstellung des Schrankaufbaus werden die rea­len Bauteilabmessungen für die mechanische Kollisionsprüfung herangezogen. Kollidieren etwa Komponenten zwischen Schaltschrank und der Schranktür, werden diese rot eingefärbt.

WSCAD elektronic GmbH

85232 Bergkirchen

+49 8131 362798

www.wscad.com

„Dienten bisherige 3D-Darstellungen eher einer räumlich besseren Vorstellung, so lassen sich nun konkrete Aussagen treffen, ob eine Schranktür problemlos zu geht und welche Komponenten eine Kollision verursachen“, kommentiert Markus Wittke, Produktmanager bei der WSCAD GmbH die neuen Möglichkeiten und Funktionen.
