Der Überspannungsschutzexperte Citel präsentiert erstmals seine neuen Feuerwehrschalter „FWS 3“ und „FWS 6“. Die Generatoranschlusskästen mit integrierten Feuerwehr-Notschaltern eignen sich für PV-Anlagen bis 1000 VDC. Sie trennen nicht nur die Solarmodule von der Anlage wie herkömmliche Feuerwehrschutzschalter, sondern schützen gleichzeitig auch den Wechselrichter vor Überspannungen und die Trennungsfunktion selbst. Die neuen Anschlusskästen erfüllen zunächst ihre typische Aufgabe und leiten Überspannungen, die von außen über die Solarmodule in die PV-Anlage gelangen, zuverlässig ab. Damit schützen sie die PV-Anlage inklusive des Wechselrichters vor Schäden und Ausfällen. Während sich das Modell „FWS 3“ für drei MPP-Tracker und zwei Strings eignet, schützt die Variante „FWS 6“ sechs MPP-Tracker und zwei Strings vor Überspannungen.

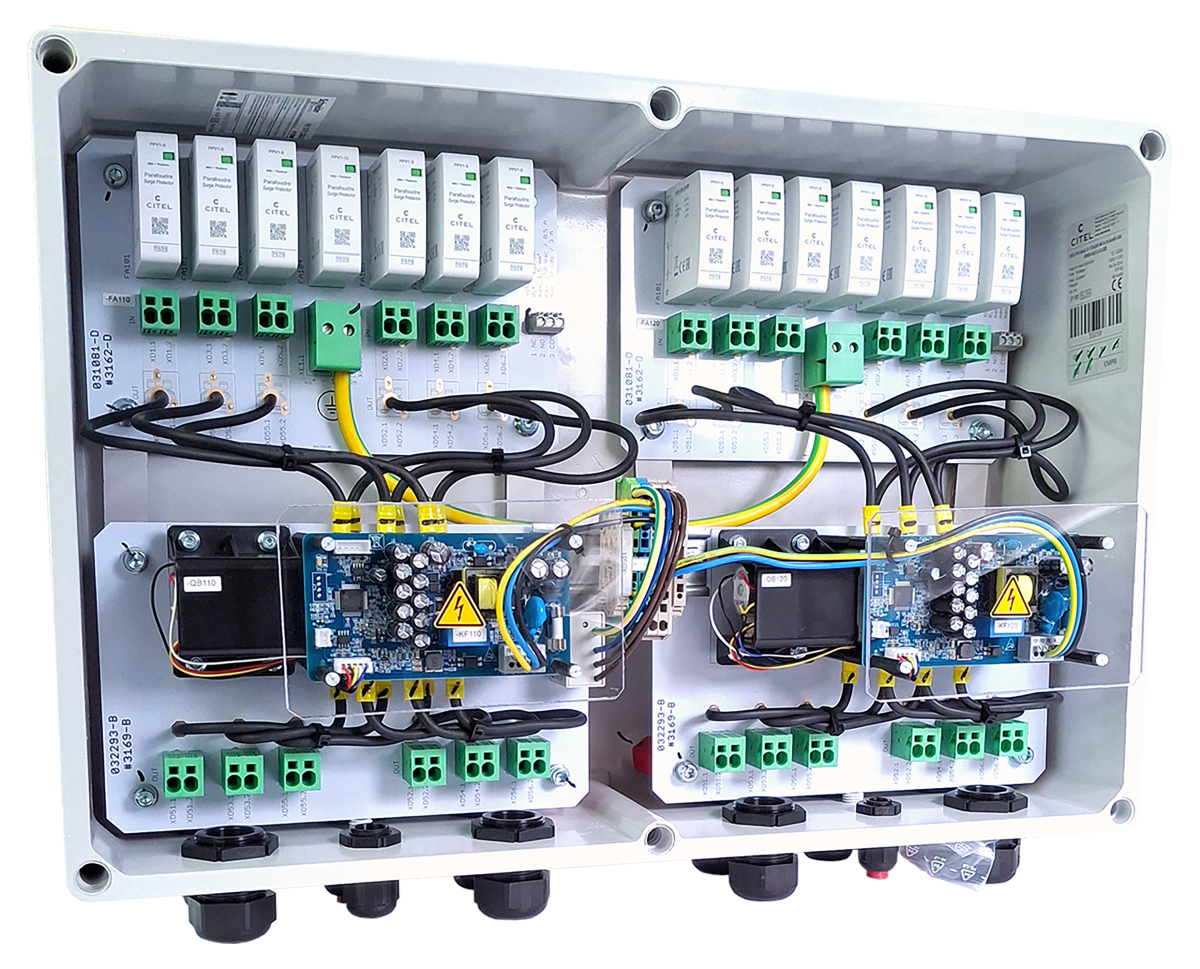

Alles integriert: Die neuen Generatoranschlusskästen von Citel trennen die Solarmodule bei einem Brand von der Anlage und leiten AC- und DC-Überspannungen sicher ab.
Bild: Citel
Der integrierte Feuerwehr-Notschalter ermöglicht durch die mechanische Trennung der DC-Leitung unverzügliche Lösch- und Rettungsmaßnahmen. Das Ausmaß des Brandschadens kann so durch schnelles Eingreifen begrenzt werden. Die Spannungsversorgung dieses Notschalters erfolgt durch das AC-Netz des Gebäudes. Über einen zwischengeschalteten Fernauslöser, der an einem für die Einsatzkräfte gut erreichbaren Ort installiert sein sollte, erfolgt im Ernstfall die manuelle Auslösung der DC-Trennung.
Kommt es zu einem Spannungsabfall der angeschlossenen AC-Leitung, erfolgt ebenfalls automatisch die mechanische Trennung der DC-Leitung durch den integrierten Feuerwehr-Notschalter. Auch wenn keine Verbindung zwischen AC-Spannungsversorgung und dem FWS-Generatoranschlusskasten mehr bestehen sollte, trennt der Feuerwehr-Notschalter die DC-Leitung sicher ab. Liegt die volle Spannung wieder an, stellt der Feuerwehr-Notschalter die DC-Verbindung automatisch erneut her. Die Wiederaufnahme der Stromerzeugung erfordert also kein manuelles Eingreifen. Somit muss niemand zur Inbetriebsetzung z. B. auf den Dachboden steigen oder eine räumlich entfernte PV-Anlage ansteuern.
