Mit Bypassfunktion

Zirkulationsventil

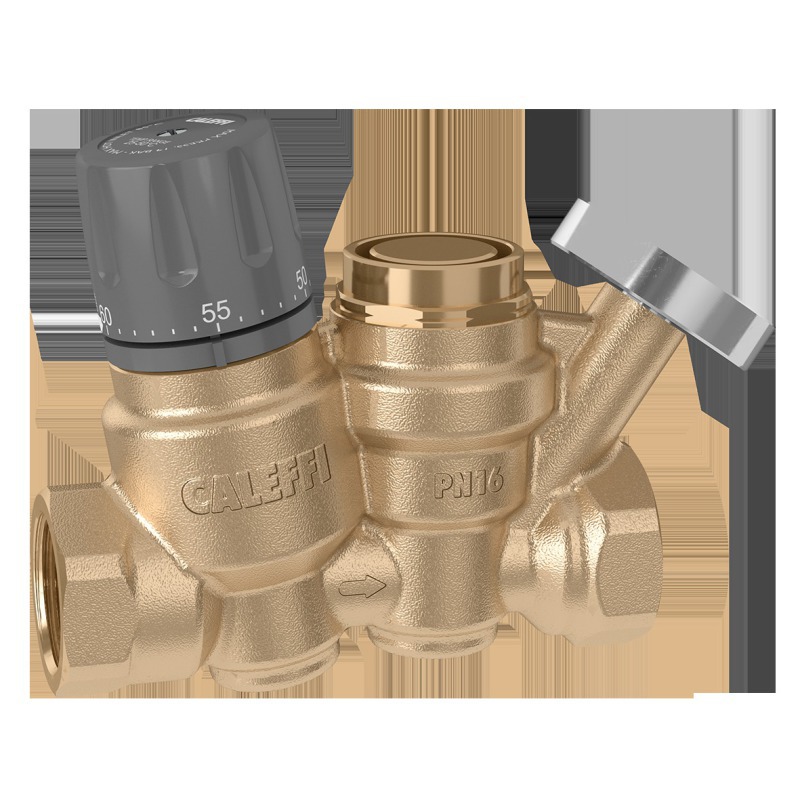

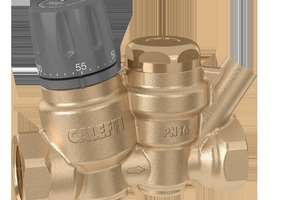

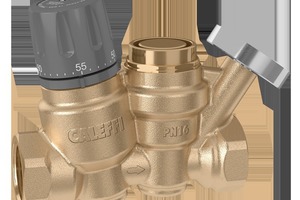

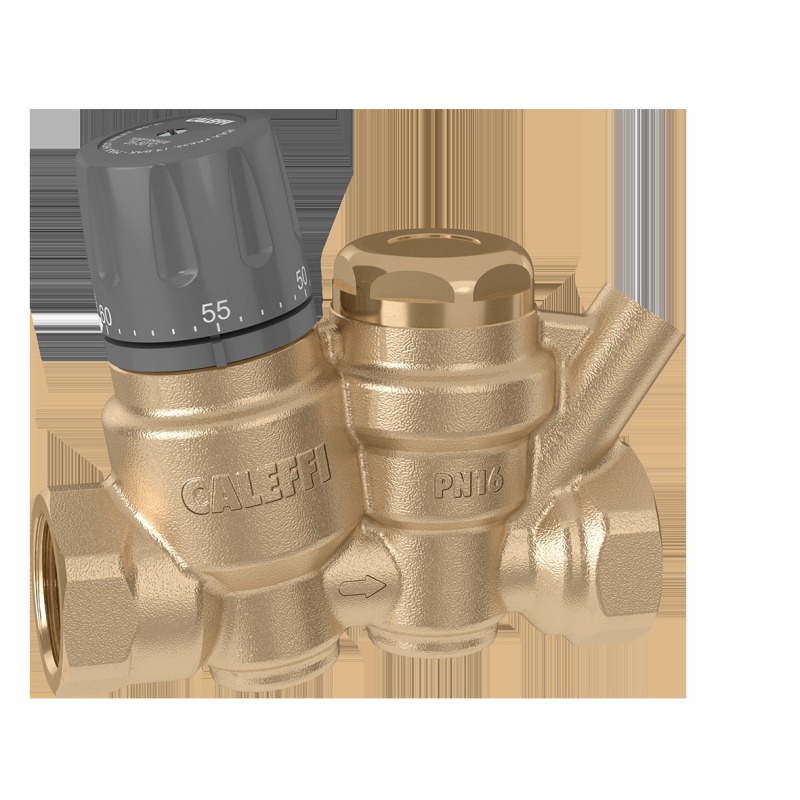

In der Regel werden Trinkwasserinstallationen mit 60 °C am Wasseraustritt des Trinkwassererwärmers betrieben. In der Warmwasserzirkulation darf jedoch ein Temperaturabfall von 5 K nicht überschritten werden. Die betriebsgemäße Wassertemperatur im Kreislauf darf 55 °C nicht unterschreiten. Deshalb sollte jeder Trinkwarmwasserkreislauf abgeglichen sein, damit keine Temperaturunterschiede in den einzelnen Strängen auftreten. Diese Aufgabe übernimmt das Zirkulationsventil der Serie „116“ von Caleffi. Zudem verfügt es über eine Bypass-Funktion für eine thermische Desinfektion.

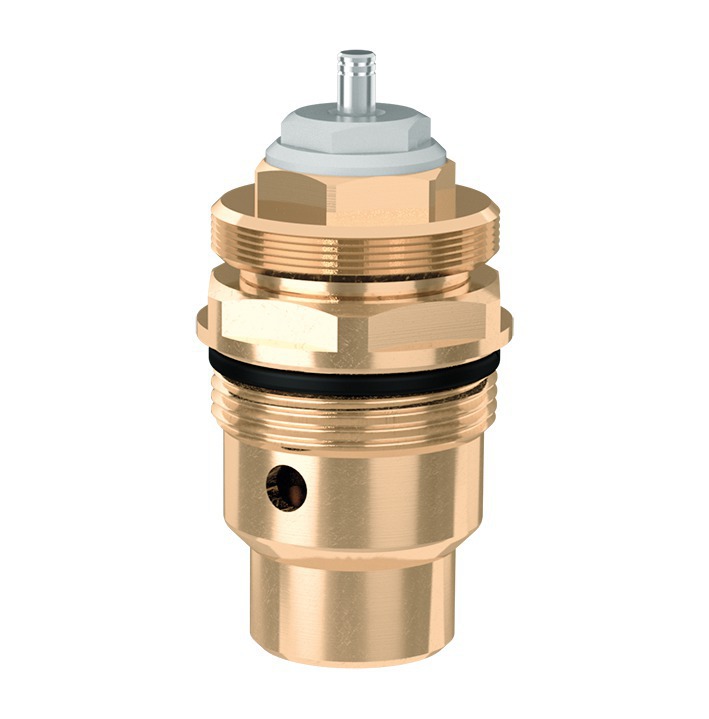

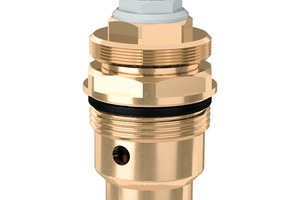

Mit einem in jedem Abschnitt des Trinkwasserkreislaufs installierten Thermostatregler der Serie „116“ wird die automatische Aufrechterhaltung der eingestellten Temperatur (Einstellbereich 35 bis 60 °C) sichergestellt. Das Zirkulationsventil moduliert mit einer internen Thermostatkartusche die Durchflussmenge des Mediums je nach Wassereingangstemperatur. Nähert sich die Wassertemperatur dem eingestellten Wert, verringert ein Schieber schrittweise den Durchfluss. Dadurch verteilt sich die von der Zirkulationspumpe geförderte Durchflussmenge auf die anderen Teile des Trinkwassernetzes, was eine automatische Temperaturregelung bewirkt.

Caleffi Armaturen GmbH

63165 Mühlheim am Main

+49 6108 90910

www.caleffi.de
