Mehrwert mit Messdaten

Kommunikation zwischen Modbus RTU und KNX über Gateway

Elektrische Ströme sind aufschlussreich. Sie entlarven die versteckten Stromfresser und weisen auf mögliche Betriebsstörungen von technischen Systemen hin, bevor diese zu Ausfällen führen. Wer die Stromkreise seiner Installation überwacht, kann daher die Anlagenverfügbarkeit steigern und die Kosten deutlich senken.

Dabei hilft ein Strommesssystem wie das „CMS“ von ABB Stotz-Kontakt. Es misst sämtliche Gleich-, Wechsel- und Mischströme bis 160 A und ermöglicht ein permanentes Monitoring jeder einzelnen Phase. So können Abweichungen sofort erkannt und durch gezielte Maßnahmen beseitigt werden.

Die „CMS“-Stromsensoren sind kaum größer als ein Zuckerwürfel und lassen sich mit wenigen Handgriffen platzsparend in Schalt- und Verteilerschränken montieren. Ausgestattet mit einem Mikroprozessor übertragen sie die Messdaten digital an die Verarbeitungseinheit (Control Unit) des „CMS“-Systems – ohne Kabelsalat, Zusatzkonstruktionen und zusätzliche DIN-Schiene. Bis zu dreimal 32 Sensoren lassen sich je Control Unit anschließen. Die Netzwerkintegration erfolgt über die Protokolle TCP/IP, Modbus TCP sowie Modbus RTU.

Optimierte Gebäudeautomation

Vom Mehrwert der Strommessung profitiert nun auch die Gebäudeleittechnik. Möglich macht es ein Gateway von Wachendorff Prozesstechnik, das die Modbus-RTU-Schnittstelle mit dem KNX-Bussystem, dem Standard in der Gebäudeautomation, verbindet.

Damit lassen sich die Messdaten des „CMS“ in Gebäudemanage­mentsysteme übertragen, wo sie visualisiert werden können und für die Anlagensteuerung zur Verfügung stehen. „Wir sind das erste Unternehmen im deutschsprachigen Raum, das diese Verbindung über ein Gateway anbietet“, sagt Robert Wuschko, Produktmanager bei Wachendorff Prozesstechnik. Wachendorff ist deutscher technischer Distributor des italieni­schen Herstellers ADFweb.co, erstellt die deutschsprachige Dokumentation, leistet umfassenden technischen Support und eine sehr kundenorientierte Anwendungsberatung.

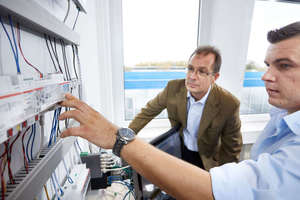

Durch das Zusammenspiel des „CMS“ mit Produkten von Wachendorff Prozesstechnik kommt die Flexibilität des Strommesssystems auch Anwendern von Gebäudeleittechnik zugute. „Bislang ließen sich die Messdaten aus dem ‚CMS‘ nicht in der Gebäudeautomation nutzen, weil sich Modbus RTU und KNX nicht direkt verstanden haben“, erläutert Frank Knappe, Kundenbetreuer bei ABB Stotz-Kontakt. „Mit dem Gateway klappt die Kommunikation nun reibungslos.“ Möglich ist auch die Anbindung an den BACnet-Standard.

Energiekosten sparen

Dadurch eröffnet die präzise Strommessung jedes einzelnen Endstromkreises einer Elektroinstallation in nahezu allen Branchen attraktive Anwendungsmöglichkeiten für das „CMS“.

„Eine VDE-Norm besagt, dass sich allein durch die Transparenz des Verbrauches zehn Prozent der Energiekosten in Gebäuden einsparen lassen“, betont Dominik Zerweck, Produktmanager bei ABB Stotz-Kontakt. „Auffällige Energiedaten sind ein Indiz für Anlagenfehler. Wer sie kennt, kann gegensteuern, bevor es zu kostenintensiven Betriebsausfällen kommt.“

Mit dem Gateway lässt sich das „CMS“ schnell und einfach an KNX-Systeme anbinden. So gelangen sämtliche „CMS“-Daten sowie Daten von M-Bus-Zählern automatisiert und dokumentiert an die richtige Stelle in der Gebäudeleittechnik.

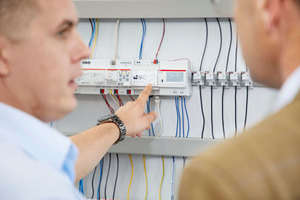

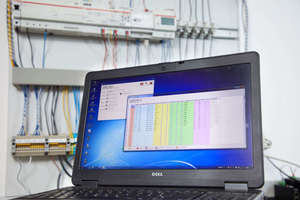

Anwender haben an ihrem KNX-Bedienplatz alle Energiedaten im Blick und werden bei Auffälligkeiten benachrichtigt. Selbst das Zurücksetzen einzelner „CMS“-Register ist über die KNX-Steuerung möglich. Ebenso komfortabel ist die individuelle Konfiguration des Gateways, die in Standardlösungen nur wenige Minuten dauert. Wachendorff Prozesstechnik stellt Kunden zudem fertige Beispielprojekte, maßgeschneiderte Konfigurationen, Technical Notes zum Bedienerhandbuch und einen kostenfreien Support zur Verfügung.
