CAD-Funktion in „Studio 2016“

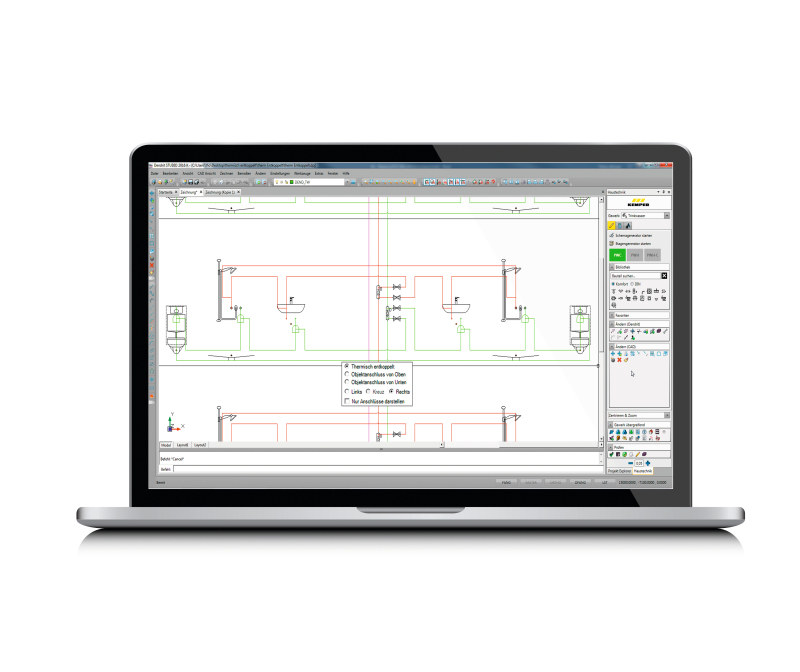

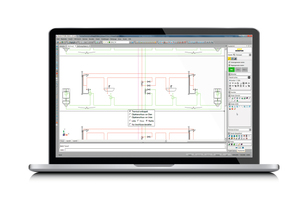

Interessante Neuerungen und kundenorientierte Anpassungen zeichnen die Version „Studio 2016“ der Dendrit Haustechnik-Software GmbH aus. Beispielhaft zu nennen ist das neue Übersichtsfenster, in dem die vollständige Zeichnung angezeigt wird. Der Zeichnungsteil, in dem aktuell gearbeitet wird, ist farblich hervorgehoben. So behält man auch in großen Zeichnungen den Überblick.
Neben zahlreichen neuen CAD-Funktionen zum Formatieren, Bemaßen und Zeichnen bietet die Version neue Ausrichtungswerkzeuge. Mit nur einem Klick kann eine Auswahl von Objekten ausgerichtet, verteilt oder gedreht werden.
Um eine wichtige Funktion reicher ist der Schemagenerator geworden: Er ermöglicht nun die Installationsart der thermischen Entkopplung. Bei Warmwasserzirkulation im Stockwerk werden hierbei die Warmwasseranschlüsse an Wandarmaturen automatisch von oben mit definierter Stichleitung angeschlossen. Einer unzulässigen Erwärmung der Kaltwasseranschlüsse über die Wandarmaturen wird entgegengewirkt. Ebenso begünstigen oben verlegte Warmwasserleitungen in Vorwandinstallationen die anzustrebende Reduzierung der Umgebungstemperaturen der Kaltwasserleitungen.
Auch die Berechnung der Heizungsrohrnetze wurde ergänzt. Neben konventionellen Thermostatventilen unterstützt „Studio 2016“ auch Thermostatventile mit Durchflussregler und führt diese mit ihren Daten in der Hydraulikliste auf.
