Mit Geruchsverschluss

Ablaufgehäuse

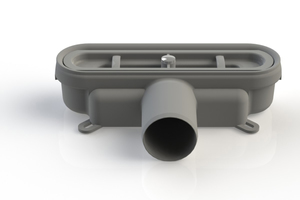

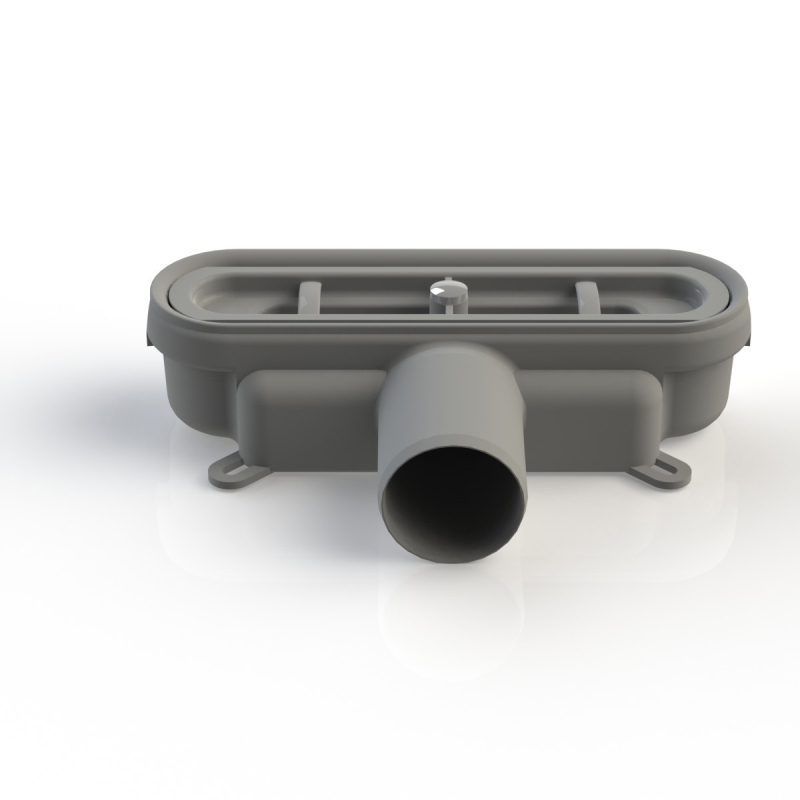

Mit einer Höhe von 52 mm ist das „unidrain“-Ablaufgehäuse Modell 1417 superflach einsetz­bar und für alle „unidrain“-Linien­aramturen geeignet. Der waagerechte Ablauf hat einen Durchmesser von 50 mm. Die Ablaufkapazität liegt bei 0,6 l/s.

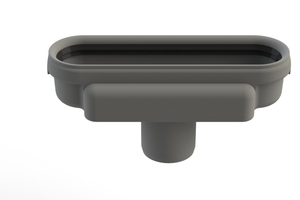

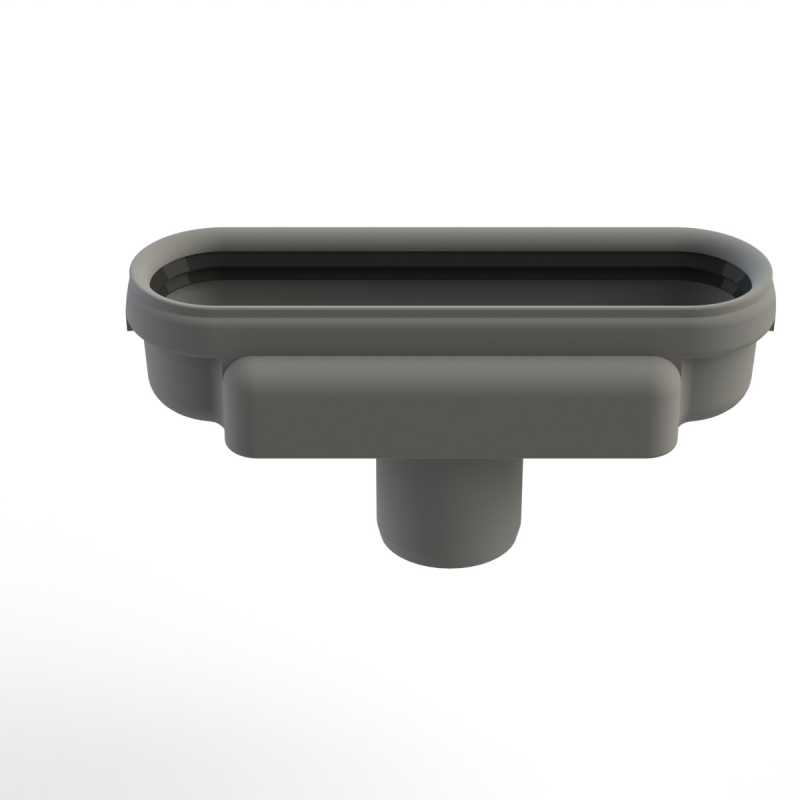

Für den senkrechten Ablauf bietet Heiler mit dem Modell 1312 ebenfalls ein neues Ablaufgehäuse mit 50 mm Höhe und einem Anschlussdurchmesser von 50 mm an, optional lieferbar mit Geruchs­ver­schluss. Die Ablaufleis­tung beträgt ohne Geruch­ver­schluss 1,7 l/s, mit Geruchs­verschluss 0,6 l/s.

Das Funktionsprinzip ist einfach, aber durchdacht: Läuft Wasser in das Gehäuse, wird der Verschluss durch das Eigen­gewicht des Wassers geöffnet. Wenn das Sperrwasser verdunstet, reduziert sich das Eigengewicht und der Geruchsverschluss riegelt mechanisch gegen die integrierte Gummi­dichtung ab. Mit den Ablauf­gehäusen ist es auch bei einem extrem flachen Einbau möglich, einen zuverlässigen, dauerhaften Geruchsverschluss zu realisieren.

Alois Heiler GmbH

68753 Waghäusel

07254 9322-0

www.heiler-web.com
