Bei der Planung von Hotels müssen in der Technischen Gebäudeausrüstung viele Anforderungen gleichzeitig erfüllt werden: begrenzte Einbauräume, hohe Komfortansprüche und zunehmend auch gestalterische Aspekte. Am Beispiel der Erweiterung des Hotels Vivendi in Paderborn wird deutlich, welche Rolle ovale Luftleitungen dabei spielen können.
Bildnachweis: m+a

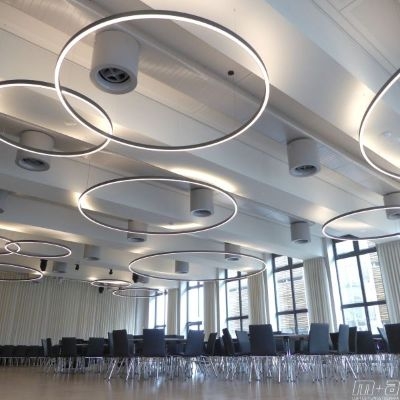

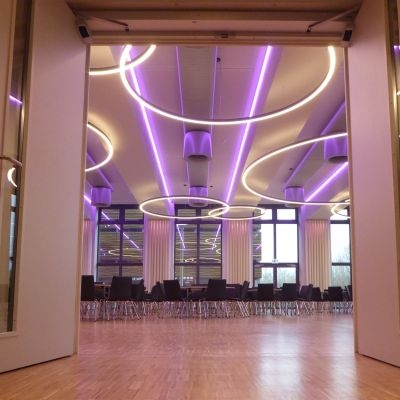

Sichtmontage im Veranstaltungsbereich

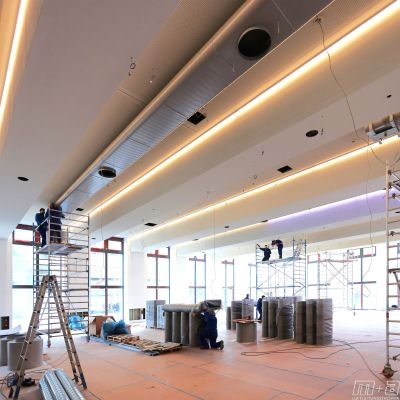

Im Zuge der Erweiterung entstand unter anderem ein Festsaal für bis zu 700 Personen. Die lufttechnische Versorgung dieses Bereichs wurde bewusst als Sichtmontage ausgeführt. Zum Einsatz kommen ovale Luftleitungen und Formstücke, die aufgrund ihrer Form eine kompakte Bauweise ermöglichen und gleichzeitig eine klare Linienführung unterstützen.

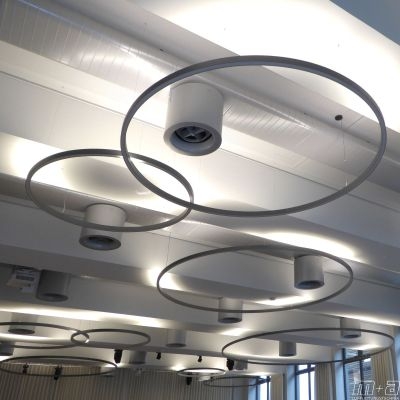

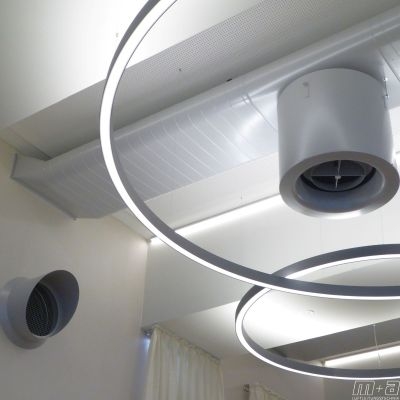

Die Luftleitungen und Wirbelkammer-Drall-Luftdurchlässe sind im Farbton RAL 9006 (Weißaluminium) pulverbeschichtet. In Kombination mit den großen Luftdurchlässen ergibt sich ein technisch geprägtes und gestalterisch eingebundenes Deckendesign. Durch die Ovalrohre wird eine stabile Aufhängung geführt, um das Gewicht der Luftauslässe sicher abzufangen.
Bildnachweis: m+a
„Unsichtbare“ Ovalrohre in den Hotelzimmern
In den Hotelzimmern wurde eine andere Lösung gewählt. Hier verlaufen die Luftleitungen unsichtbar in der Betondecke. Die Be- und Entlüftung erfolgt über bedarfsweise geregelte Lüftungsgeräte.
Zur Grundlastabdeckung beim Heizen und Kühlen kommt eine Betonkernaktivierung zum Einsatz. Für höhere Kühllasten, etwa im Festsaal, wurde ergänzend eine Kühldecke installiert. Die Fußbodenheizung in ausgewählten Bereichen unterstützt den Komfort.
Bildnachweis: m+a

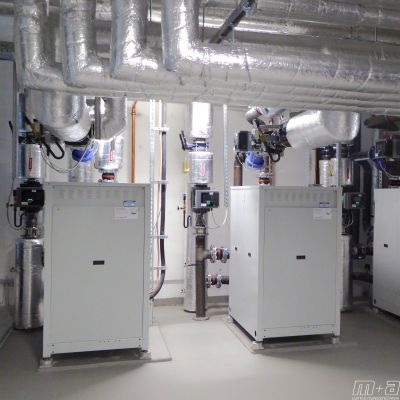

5 Wärmepumpen im Systemverbund

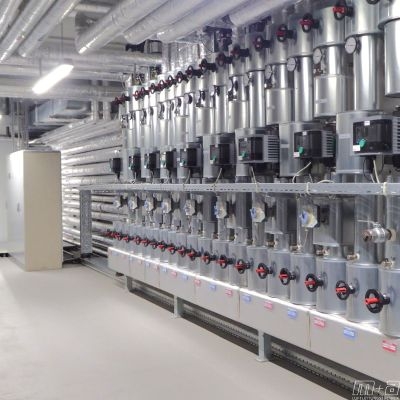

Das Energiekonzept des Hotels basiert auf einer mehrstufigen Wärmepumpenlösung. Zwei große Luft-/Wasser-Wärmepumpen mit insgesamt 640 kW Leistung erzeugen effizient Heizwasser mit bis zu 40 °C Vorlauftemperatur und erzeugen eine beachtliche Kühlleistung von 460 kW.
Drei weitere Wasser-/Wasser-Wärmepumpen sind mit einem Niedertemperaturkreis verbunden und erhöhen das Temperaturniveau auf bis zu 75 °C, um als Hochtemperaturkreis für weitere Heizkreise wie Lüftungsgeräte, Torluftschleier und Heizkörper zu dienen. Dafür werden in etwa 430 kW benötigt. Diese Kombination sorgt für maximalen Komfort und Effizienz im Systemverbund des Hotels Vivendi.
Bildnachweis: m+a
Einordnung
Das Projekt zeigt, dass Ovalrohre nicht nur bei beengten Platzverhältnissen Vorteile bieten, sondern sich durch ihre flache Form auch als Designelement für anspruchsvolle Sichtmontagen mit optionaler Pulverbeschichtung eignen.
Bildnachweis: m+a
Weitere Informationen erhalten Sie hier.
