In 43 Baugrößen

Überarbeitete Wassernormpumpe

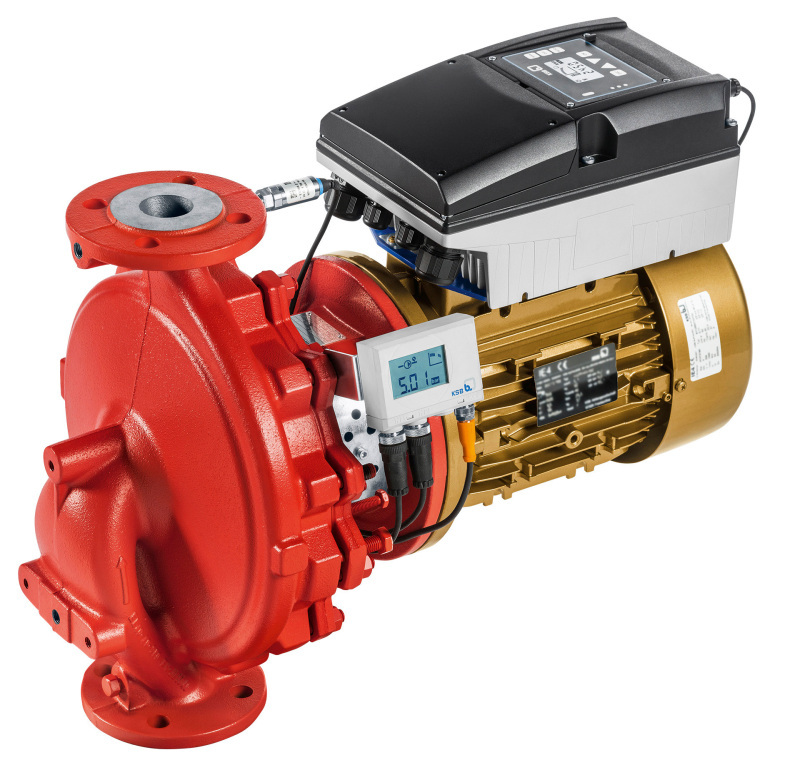

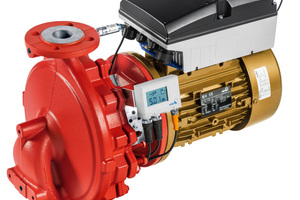

Die überabeitete Baureihe der „Etanorm“ von KSB umfasst 43 Baugrößen, die entweder mit zwei- oder vierpoligen Motoren angetrieben werden können. Zusätzliche Baugrößen erweitern das vorhandene Raster und erlauben so eine noch bessere Abstimmung der Pumpengröße auf den sparsamsten Betriebs­punkt.

Die Entwickler arbeiteten in­tensiv mit der CFD-Technik genannten computergestützten Strömungssi­mu­lation (Compu­tatio­nal Fluid Dynamics). Mit deren Hilfe optimierten sie die hydraulischen Kon­tu­ren. Die Er­gebnisse überprüften sie an­schließend in umfangreichen Test­aufbauten. Aufgrund ihrer spar­sa­men Hydraulik erfüllen alle Aggregate heute schon die EU-Anforderungen der Durch­führungsverordnung 547/2012/EG für Wasserpumpen, die 2015 in Kraft treten. Die Ingenieure legten großen Wert auf ein gutes Saugverhalten der Pumpen mit einem niedrigen NPSH-Wert. So konnten sie das Risiko einer eventuell auftreten­den Kavitation minimieren, und die Pumpen laufen auch unter schwierigen Betriebsbedingun­gen ruhig und stabil. Das sichert ihre Zuverlässigkeit und erhöht die Verfüg­barkeit der ganzen Anlage.

Gekammerte Gehäusedich­tun­gen sorgen auch bei stark wechselnden Betriebs­be­din­gun­gen für eine zuverlässige Dicht­heit zwischen Pumpenge­häuse und Gehäusedeckel. Mittels Finite-Elemente-Methode (FEM), einem Berechnungs­verfahren zur Festkörpersimu­la­tion, ist es gelungen, die Stei­fig­keit der Aggregate zu ver­bessern. So er­höhen sich die zu­lässigen Kräfte und Momente, die durch äußere Lasten auf die Gehäuse einwirken dürfen.

Als Werkstoffe stehen Gusseisen, Bronze und Sphäroguss sowie Edelstahl zu Verfügung. Aufgrund dieser Materialvielfalt und einer großen Anzahl an Ab­dich­tungsvarianten eröffnet sich für die neue Baureihe ein Anwendungsspektrum, das weit über den Einsatz in Wasseranwendungen hinausgeht.

KSB AG

67227 Frankenthal

06233 860

www.ksb.de
