Würfelkonstruktion

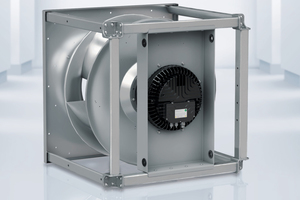

Die Radialventilator-Baureihe „RadiPac“ von ebm-papst erhält Zuwachs. Neu ist u.a. der mechanische Aufbau der Radialventilatoren als Würfelkonstruktion. Die Konstruktion der Würfelmodule ab Baugröße 630 ermöglicht es dem Anwender, den Ventilator durch den Einsatz von Gummischwingungselementen oder Federelementen vom Umfeld abzukoppeln und so einen noch geräuschärmeren Betrieb zu gewährleisten.

Durch das strömungsgünstige Design der Würfelstreben sind keine Strömungsverluste zu befürchten. Ein breites Wirkungsgradoptimum und ein statischer Gesamtwirkungsgrad von 68 % erlauben es, die Ventilatoren in einem breiten Bereich mit geringer Leistungsaufnahme zu betreiben. Wie auch die „RadiPac“ mit Tragspinnen sind die Würfelmodule mit Aluminium-Hohlprofil-Schaufeln ausgerüstet. Das Gewicht des Laufrades konnte so bei gleichzeitig höherer Stabilität reduziert werden.

Die Ventilatoren als Würfelkonstruktion sind in den Baugrößen 630 bis 1.000 lieferbar. Mit einer Antriebsleistung von 500 W bis 12 kW und den Baugrößen 250 bis 1.000 sind mit den „RadiPac“-Radialventilatoren nun Luftleistungen bis 40.000 m³/h realisierbar.
