Für Heizungs- und Kälteanlagen

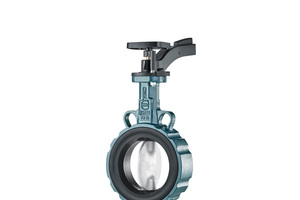

Zwischenflanschklappe

Die „Therm“-Ausführung der Klappenserie Z 011-A und Z 014-A bietet neben den Hauptfunktionen Absperren und Drosseln die Möglichkeit der Mediumtemperaturkontrolle ohne zusätzliche Einbauten.

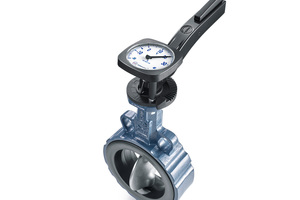

Ein integriertes, optimal angeordnetes Thermometer misst die Temperatur direkt an der vom Medium umströmten Klappenscheibe,womit eine Mischtemperaturbildung zwischen Medium und Armaturengehäuse verhindert wird. Die patentierte Bimetallwendel wird in einem Tauchrohr dem Medium ausgesetzt und überträgt steigende oder fallende Temperaturen direkt über die Achse auf den Zeiger. Hierdurch werden Messwerte der Genauigkeitsklasse 1 erreicht.

Der Einbau ist gegenüber der Messung mit separat eingebauten Thermometern wesentlich vereinfacht. Brennen, Schweißen und Bohren von Löchern für die Einschweißstutzen entfallen. Es entstehen keine zusätzlichen Strömungsverluste durch zusätzliche Rohreinbauten. Je nach Einsatzgebiet ist die Klappe für Heißwasser 0 °C bis 120 °C und Kaltwasser (-20 °C bis +40 °C) einsetzbar. Hierfür stehen zwei unterschiedliche Thermometer zur Verfügung.

Ebro Armaturen Gebr. Bröer GmbH

58135 Hagen

+49 2331 904 -0

post@ebro-armaturen.com

www.ebro-armaturen.com

x

Thematisch passende Artikel:

Trox: 1 Million Brandschutzklappen

Die Brandschutzklappe der Serie „FKRS-EU“ dient zum Absperren von Luftleitungen zwischen zwei Brandabschnitten und eignet sich mit ihren kleinen Abmessungen ideal für beengte Platzverhältnisse....

mehr
Ausgabe 03/2019 Mit deutlich längerer Lebensdauer

Gewindeaugen-Klappe

ARI Armaturen präsentiert die „Alles-aus-einer-Hand-Philosophie“ für die Kaltwasser- und Klimatechnik. Premiere hat die Gewinde­augen-Klappe „Gesa“, die als Sphäroguss-Absperrklappe made in...

mehr
Ausgabe 02/2017 Mehr Sicherheit

Brandschutzklappe löst Platzprobleme

Die Brandschutzklappe der Serie „FKRS-EU“ dient zum Absperren von Luftleitungen zwischen zwei Brandabschnitten und eignet sich mit ihren kleinen Abmessungen ideal für beengte Platzverhältnisse....

mehr

1 Mio. Brandschutzklappen vom Band gelaufen

Freude bei Trox über Erfolg der “runden Kleinen“

Die Brandschutzklappe der Serie „FKRS-EU“ von Trox wurde eine Millionen Mal produziert. Sie dient zum Absperren von Luftleitungen zwischen zwei Brandabschnitten und eignet sich mit ihren kleinen...

mehr
Ausgabe 10/2008

Im Altbau einsetzbar

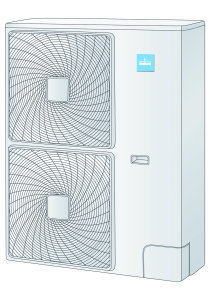

Die auf der Chillventa präsentierte Luft/Wasser-Wärmepumpe „Altherma Luvitype“ ist zukünftig mit 3-phasigen Außengeräten in den Baugrößen 011, 014 und 016 kW erhältlich. Mit den...
