Pumpe, Reader und App

Zuverlässiger Heizungsabgleich

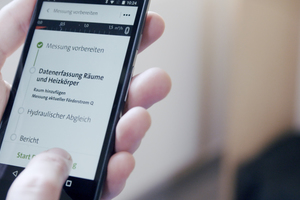

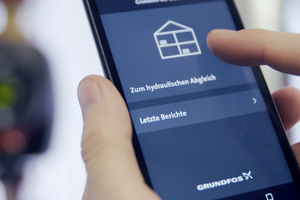

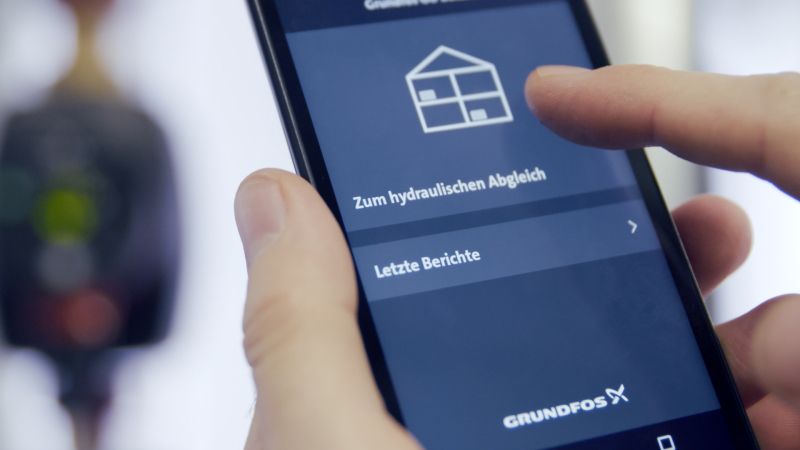

Nach Einbau und Inbetriebnahme der „Alpha3“ startet man „GO Balance“ auf dem Smartphone. Danach leitet die Software das weitere Vorgehen.

Sobald die Bluetooth-Kopplung zwischen Reader und Smartphone steht, empfängt die App die Betriebsdaten der Pumpe.

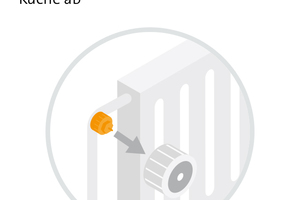

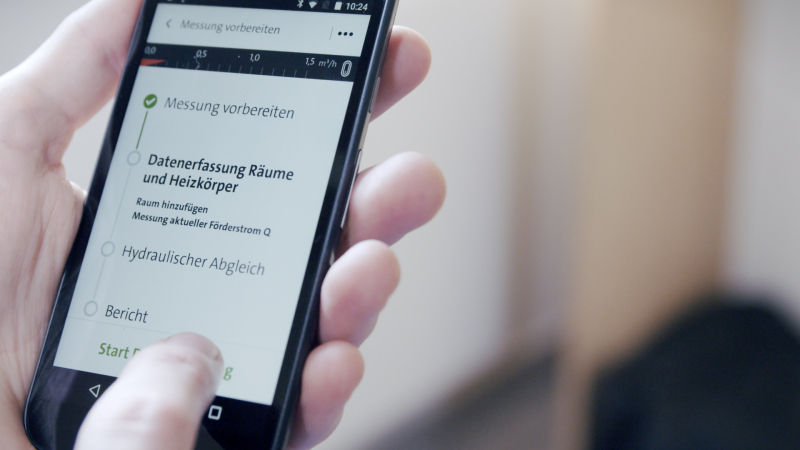

Für die Kalibrierung („Messung vorbereiten“) werden zunächst alle Heizkörperventile geschlossen, damit die App über die Pumpe den verbleibenden Volumenstrom als Referenzwert ermitteln kann. Alle weiteren Projektschritte finden Sie online unter www.tab.de nach Eingabe des Web-Code „TABZA5KA“.

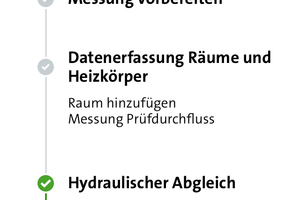

Im nächsten Schritt werden Räume und Heizkörper erfasst. Aufgrund der Dialogführung und hinterlegten Standardwerten ist der Aufwand gering.

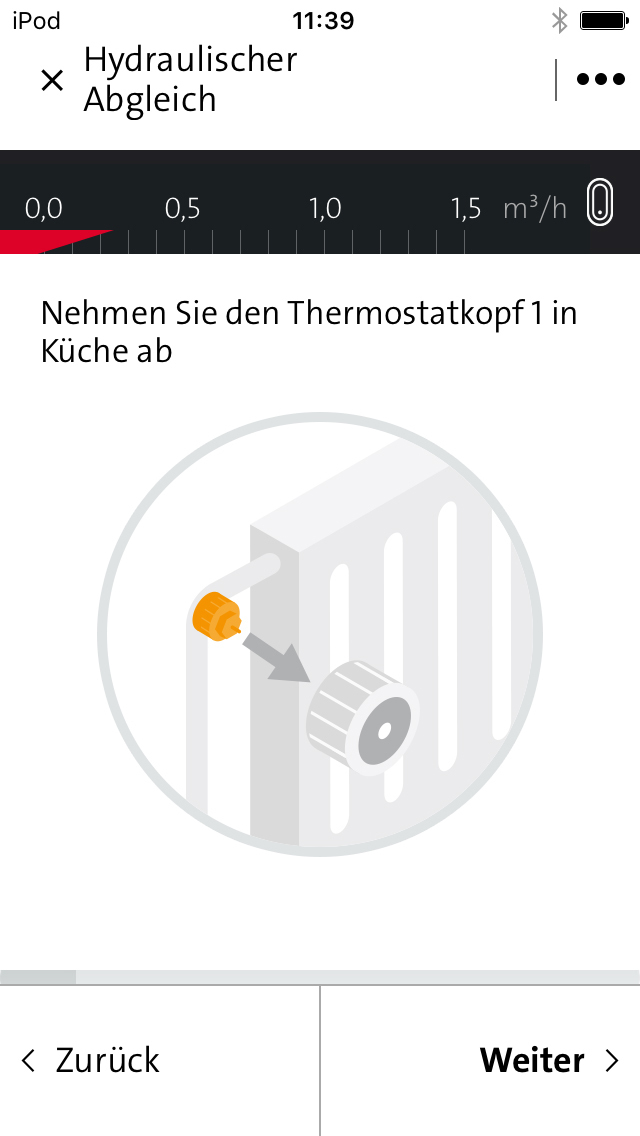

Im dritten Schritt wird raumweise abgeglichen. Auch hier übernimmt die App die Regie und führt den Installateur Raum für Raum und Heizkörper für Heizkörper durch die einzelnen Handgriffe. Im Hintergrund laufen die Berechnungen: Die App ermittelt über die Betriebsdaten der Pumpe den IST-Volumenstrom zunächst bei voll geöffnetem Ventil und vergleicht ihn mit dem vorher ermittelten SOLL-Volumenstrom.

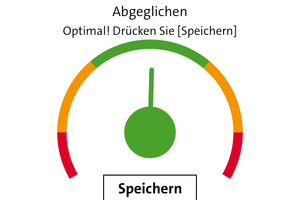

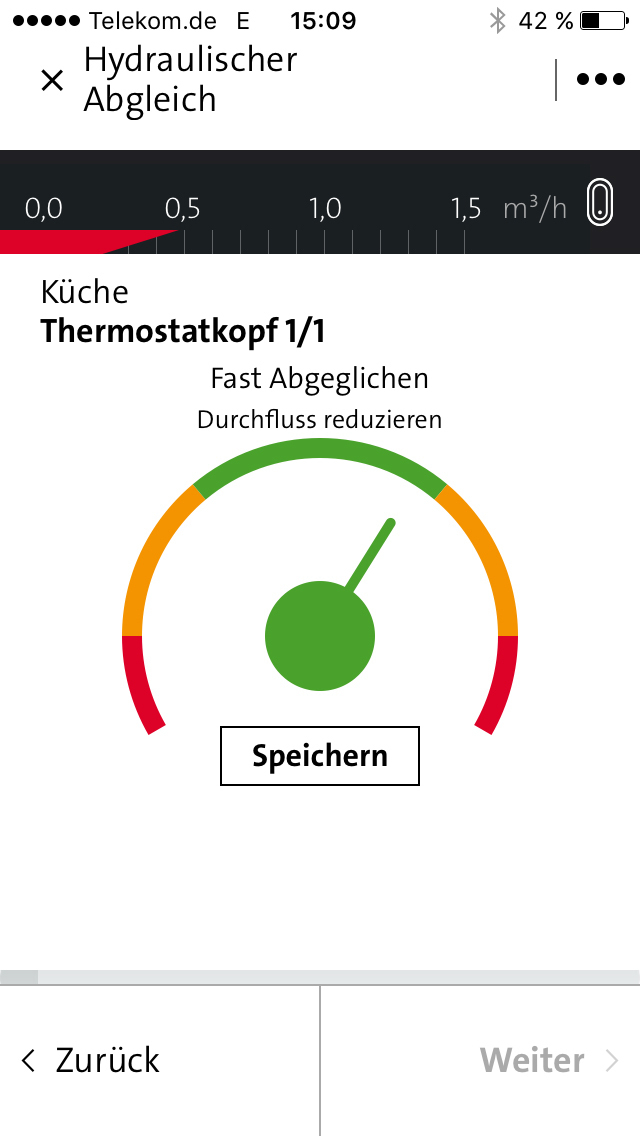

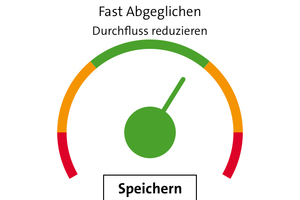

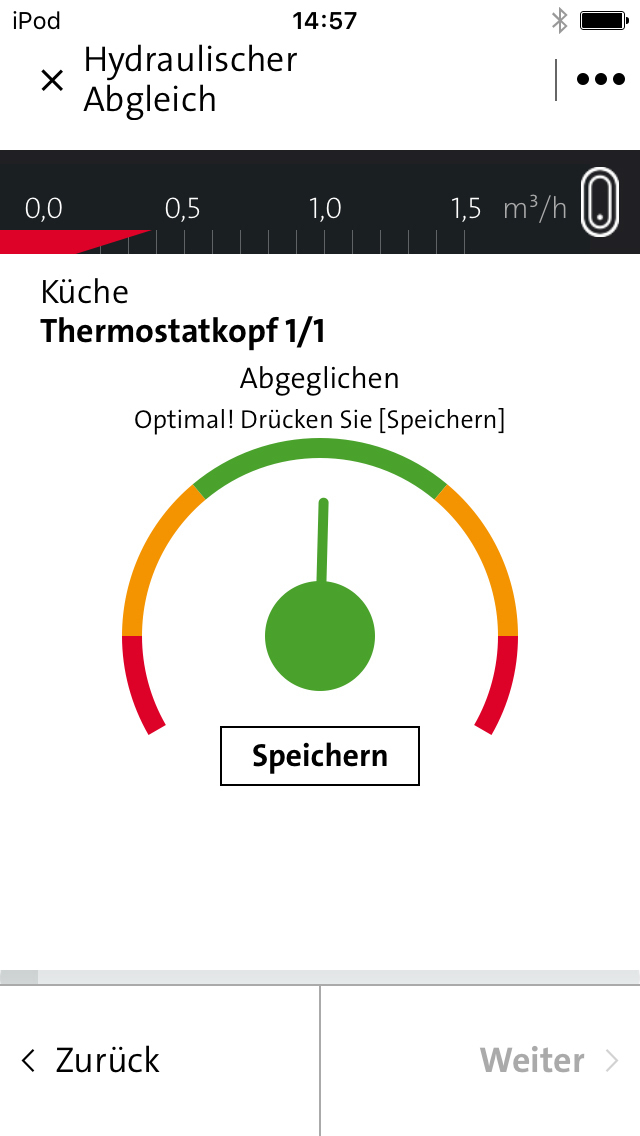

Das Ergebnis des Abgleichs stellt „GO Balance“ in einer übersichtlichen Cockpit-Anzeige dar. Auf einen Blick ist zu erkennen, ob der Abgleich im grünen Bereich ist. Falls nicht, gibt die App den Hinweis, ob der Durchfluss reduziert oder erhöht werden muss.

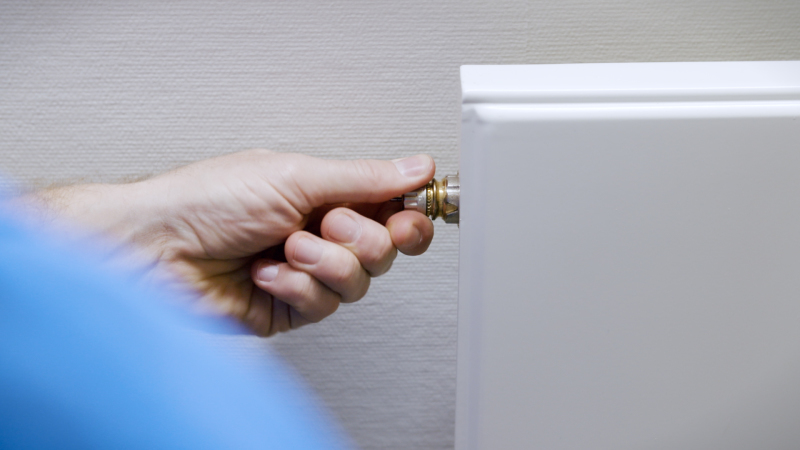

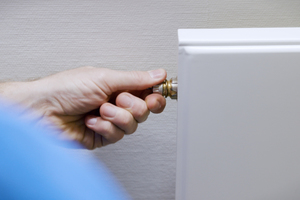

Falls erforderlich, wird die Ventil-Voreinstellung angepasst. Der veränderte Durchfluss macht sich nach kurzer Verzögerung auf der Cockpit-Anzeige bemerkbar. Das Ergebnis wird direkt am Smartphone kontrolliert.

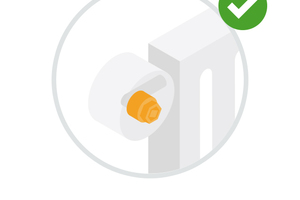

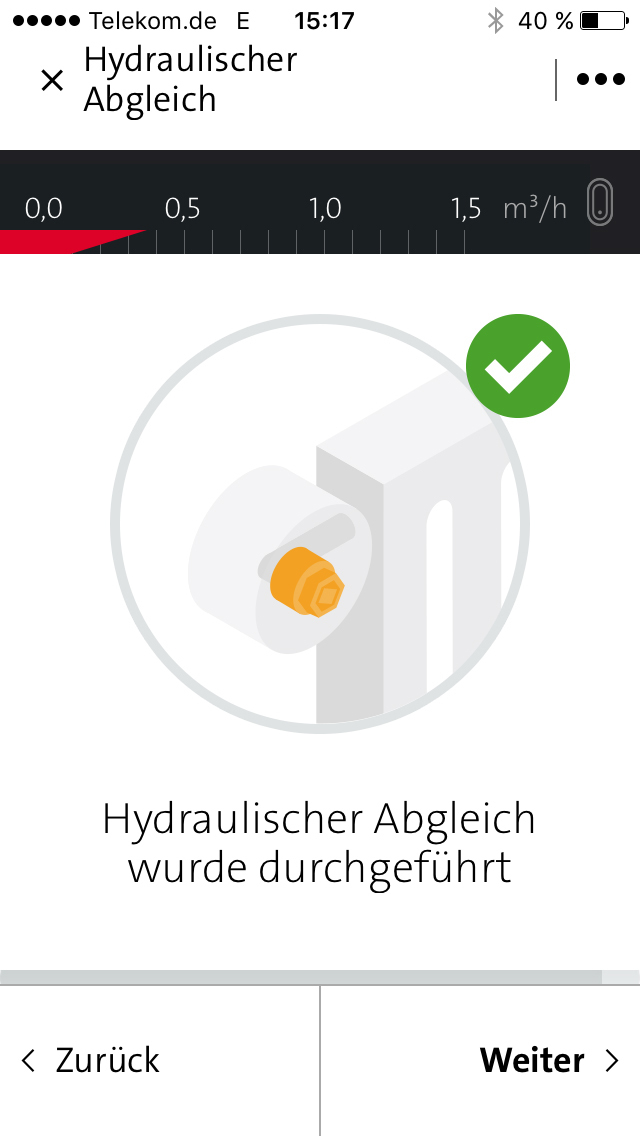

Wenn ein Heizkörper erfolgreich abgeglichen ist, werden die Werte für den späteren Bericht gespeichert.

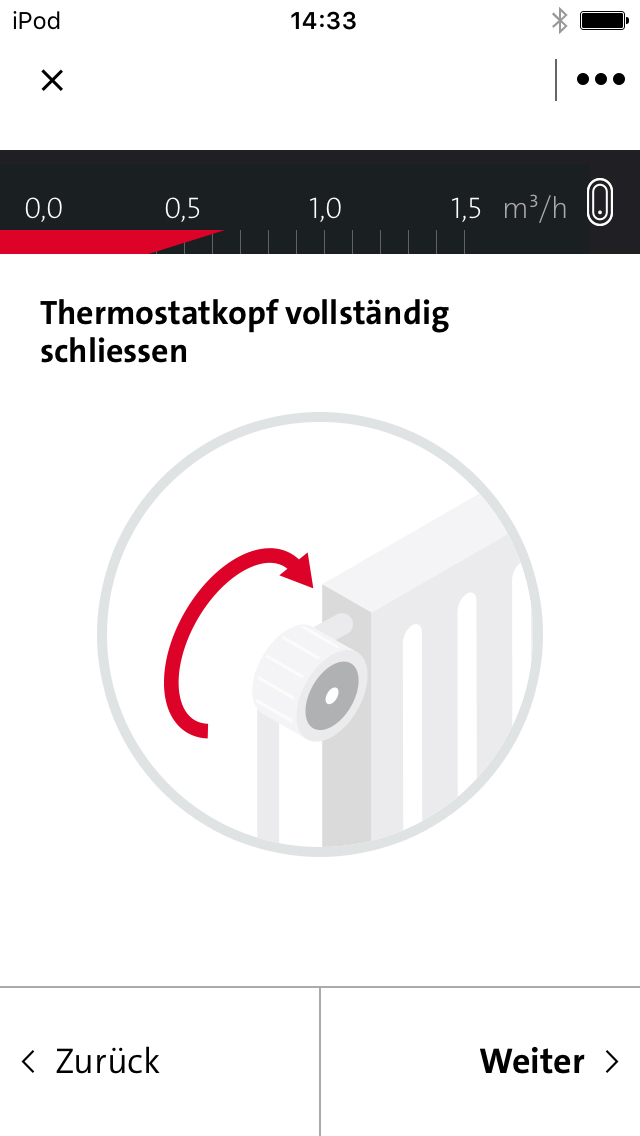

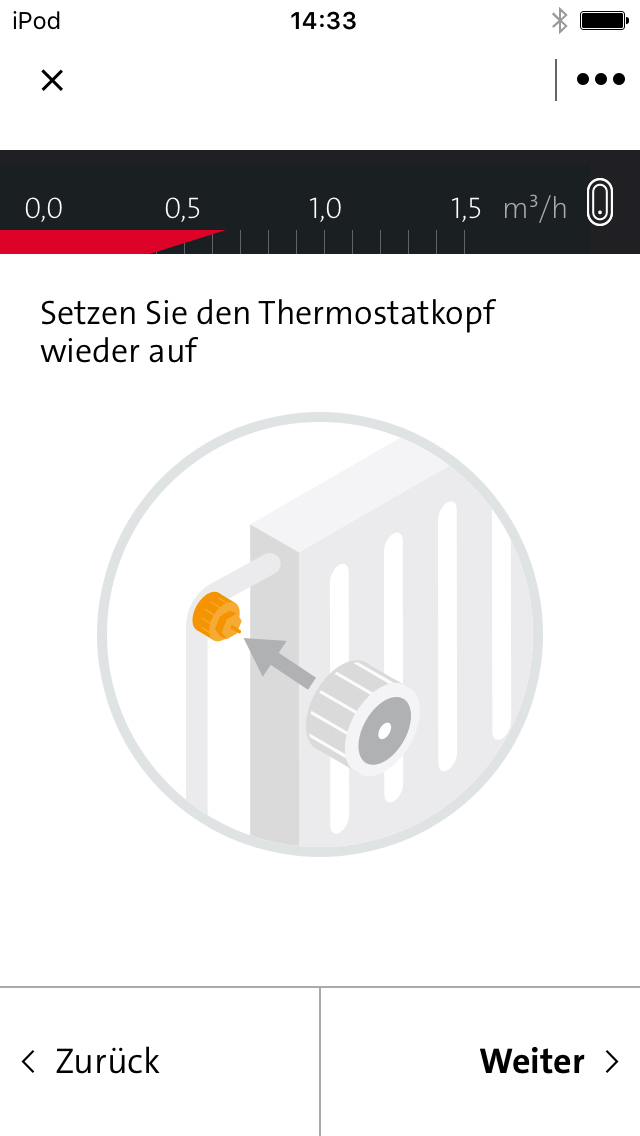

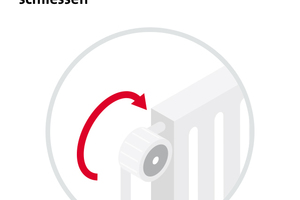

Die App ‚denkt‘ an alle erforderlichen Handgriffe und gibt entsprechende Hinweise. Wichtig ist beispielsweise, nach dem Abgleich das Thermostatventil vollständig zu schließen, bevor der nächste Heizkörper abgeglichen wird...

... – andernfalls würden die Werte verfälscht. Dank der präzisen Anleitung durch die App können solche Schritte nicht vergessen werden.

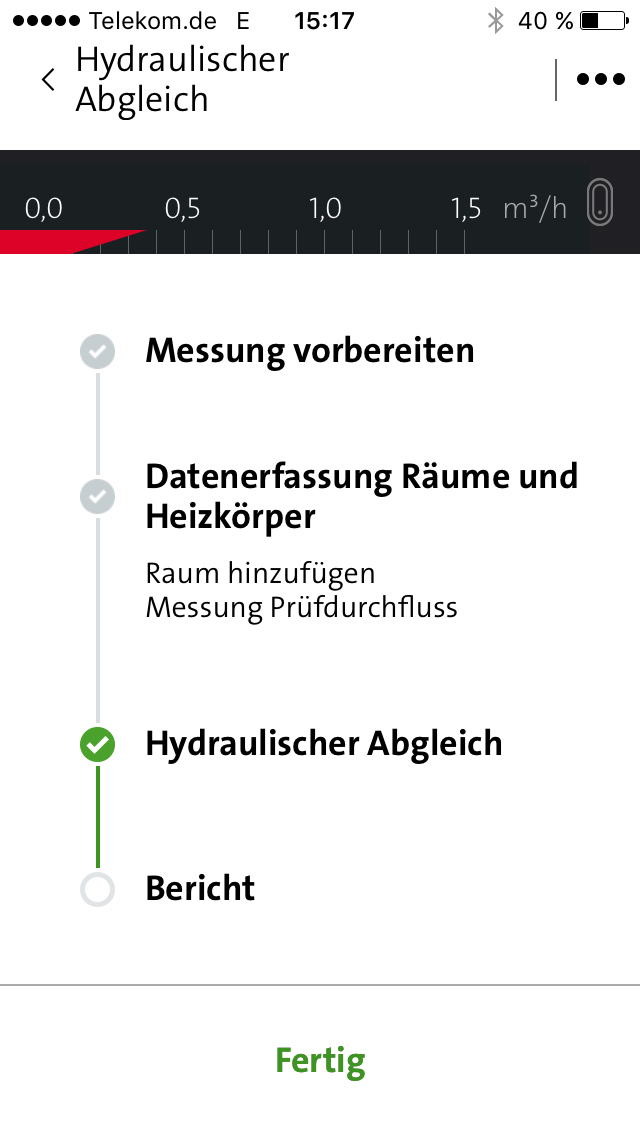

Wenn alle Heizkörper erfolgreich abgeglichen sind, kann die Datenkommunikation beendet werden.

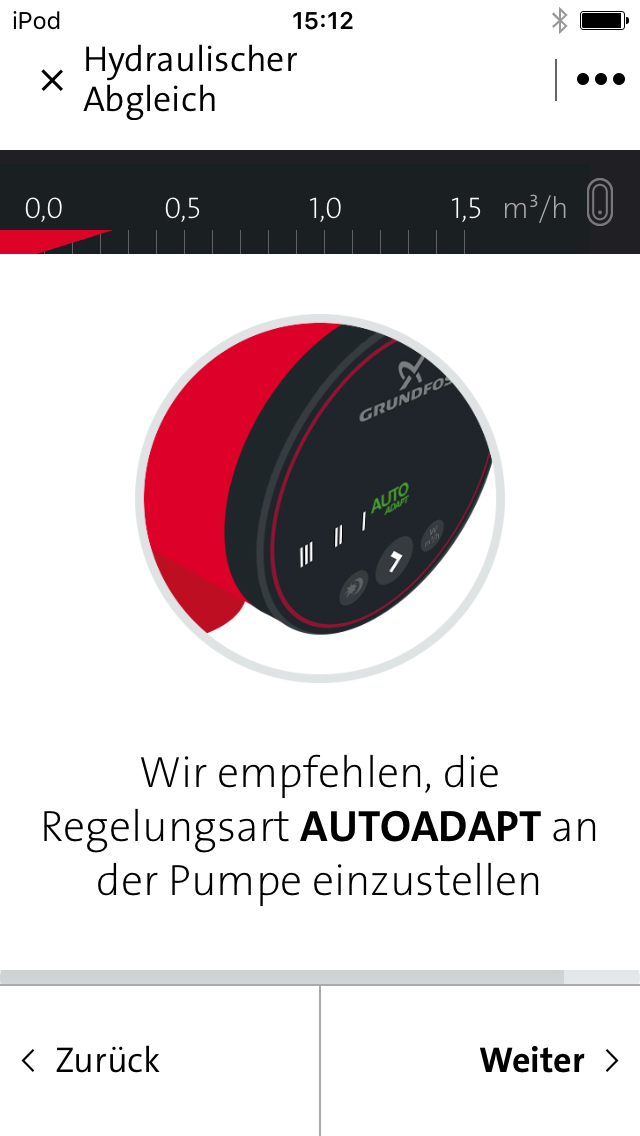

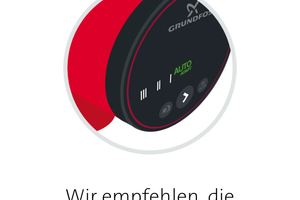

Nach Beendigung der Datenkommunikation sollte die „Alpha3“ wieder in die normale Regelungsart versetzt werden (in der Regel „AutoAdapt“) – die App erinnert mit einem entsprechenden Hinweis daran.

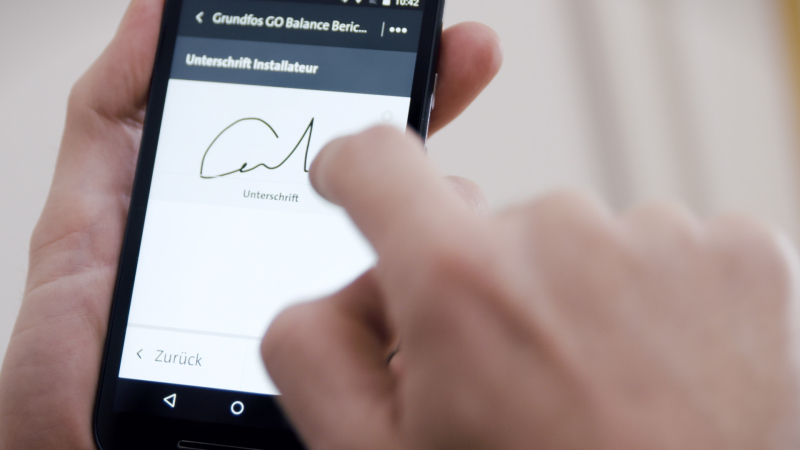

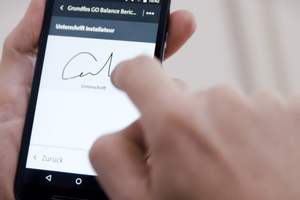

Fachperson und Auftraggeber auf dem Touchscreen elektronisch unterschreiben. Das Ganze lässt sich für die Dokumentation als pdf-Dokument ausgeben. Der Bericht dient auch als Nachweis bei Fördermaßnahmen.

„Pi mal Daumen“ oder aufwendige Rohrnetzberechnung – das waren bislang die wesentlichen Möglichkeiten, eine Heizungsanlage hydraulisch abzugleichen. Näherungsverfahren sind ab 2017 grundsätzlich nicht mehr normenkonform, und die exakte Heizlastermittlung und Rohrnetzberechnung ist in vielen Fällen nicht praktikabel, insbesondere bei der Sanierung kleinerer Bestandsanlagen. Eine interessante Alternative ist das „Alpha3“-Verfahren von Grundfos. Es basiert auf der Idee, die Pumpe als Sensor zu nutzen, um für den hydraulischen Abgleich den tatsächlichen Volumenstrom im Rohrnetz zu ermitteln – und sich damit komplizierte Berechnungen zu ersparen.

Für das Verfahren sind drei Komponenten erforderlich:

Umwälzpumpe „Alpha3“:

Sie ist mit ihren Kommunikationsmöglichkeiten für den hydraulischen Abgleich vorbereitet und stellt in einer speziellen Betriebsart die erforderlichen Betriebsdaten als optische Signale bereit.

„Alpha Reader“:

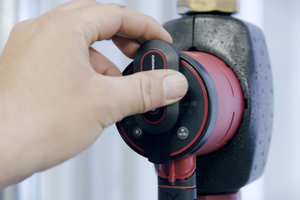

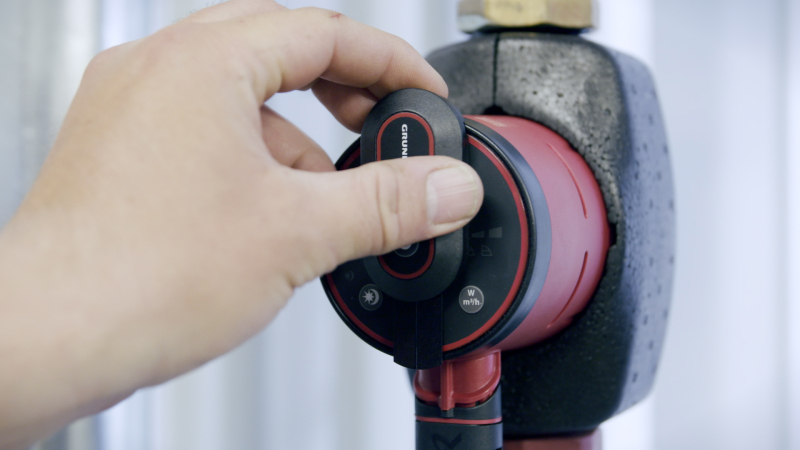

Das etwa daumengroße Gerät wird während des Abgleichs am Pumpenkopf befestigt und dient als Werkzeug zum Auslesen der Pumpendaten. Der Reader überträgt die Daten per Bluetooth-Schnittstelle auf ein vorhandenes Smartphone oder Tablet.

App „GO Balance“:

Die Grundfos-Software kann im Apple-Store oder bei Google Play kostenlos heruntergeladen werden und lässt sich auf dem iPhone, iPad sowie Smartphones und Tablets mit Android-Betriebssystem installieren.

Mit diesen drei Komponenten kann ein Zwei-Rohr-System mit Radiatoren ohne großen Aufwand zuverlässig hydraulisch abgeglichen werden. Erforderlich sind dazu weder eigene Berechnungen noch eine besondere Schulung. Die „GO Balance“-App führt das mit der Aufgabe beauftragte Fachpersonal mit genauen, gut verständlichen Anweisungen Schritt für Schritt durch den Abgleich.

Jochen Krings,
Professional Relations

Mit dem System „Alpha3“ bietet Grundfos ein praxisgerechtes Verfahren, um Zwei-Rohr-Systeme unkompliziert und normengerecht hydraulisch abzugleichen.
