Zonengenaues Temperieren

Lüften und Kühlen mit Bodenkonvektoren im AutomationCenter

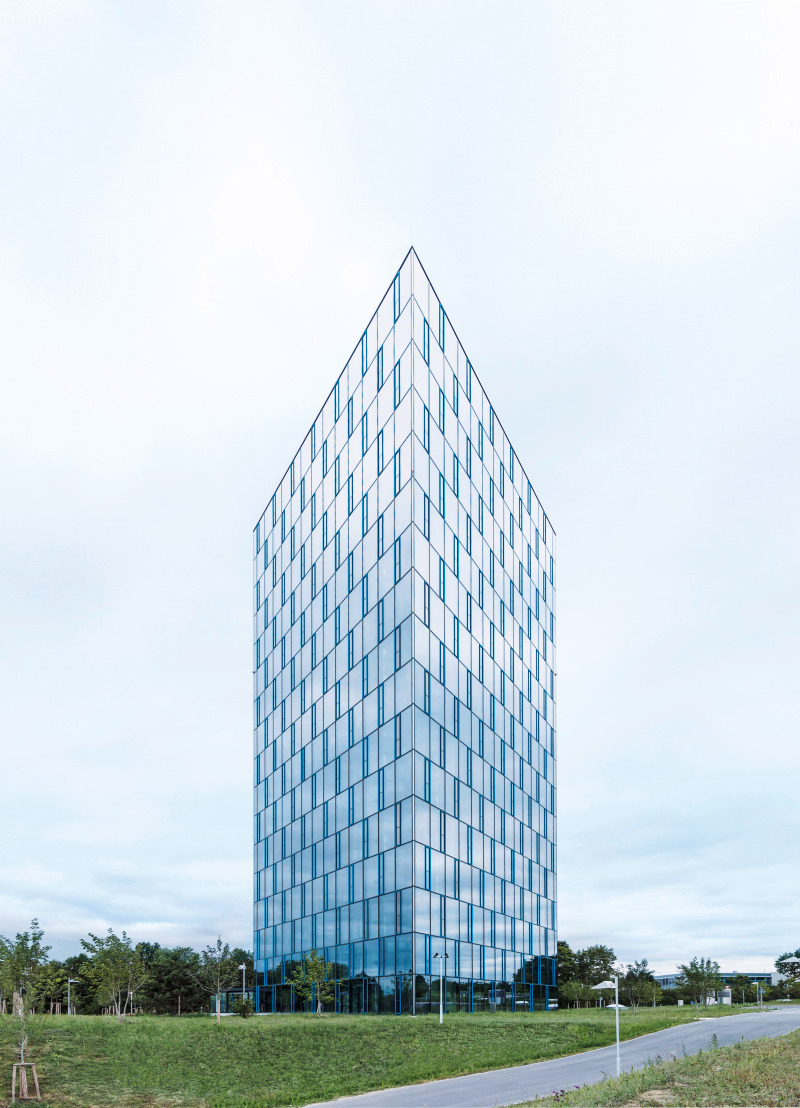

Das Festo-AutomationCenter hat trotz seiner gläsernen Fassade einen geringen Kühlbedarf. Foto: Festo AG & Co. KG, alle Rechte vorbehalten
Das Festo-AutomationCenter hat trotz seiner gläsernen Fassade einen geringen Kühlbedarf.
Foto: Festo AG & Co. KG, alle Rechte vorbehalten

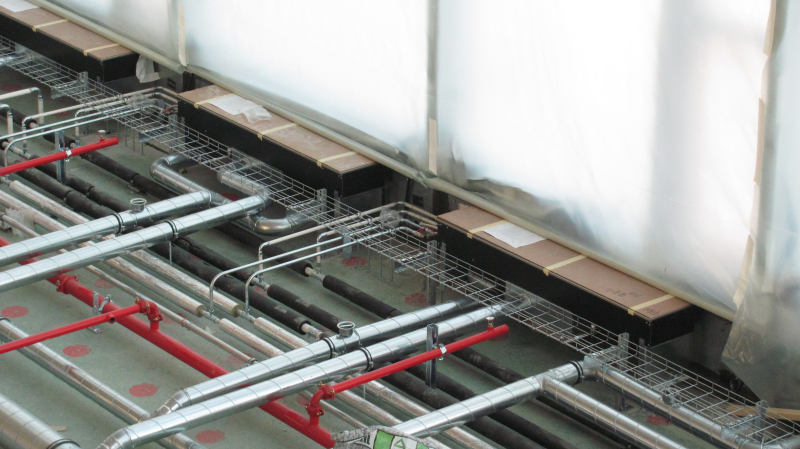

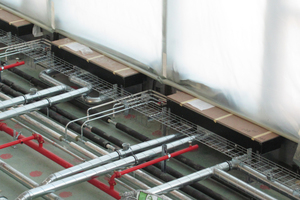

Blick in den Doppelboden während der Montagearbeiten: Die konditionierte Zuluft gelangt über das Kanalnetz zu den Unterflurkonvektoren und wird über den Induktionsauslass in den Raum eingebracht. Zur individuellen Temperierung verfügen die Geräte über Que Foto: LTG
Blick in den Doppelboden während der Montagearbeiten: Die konditionierte Zuluft gelangt über das Kanalnetz zu den Unterflurkonvektoren und wird über den Induktionsauslass in den Raum eingebracht. Zur individuellen Temperierung verfügen die Geräte über Querstromgebläse.
Foto: LTG

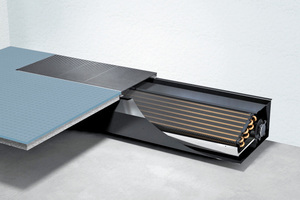

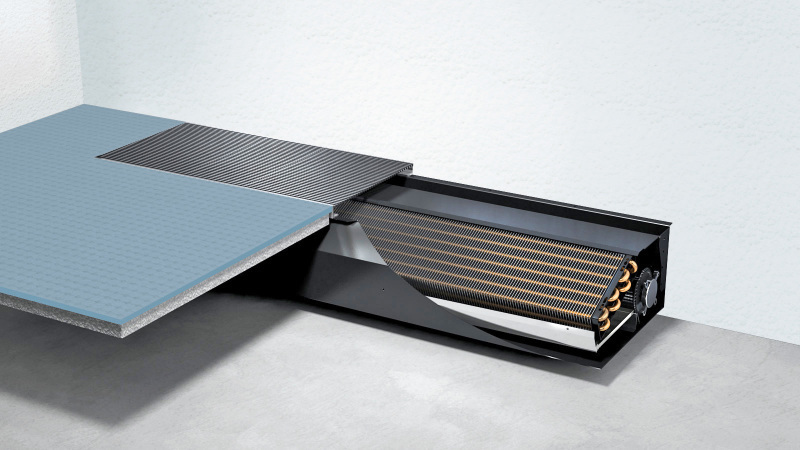

Unterflur-Ventilatorkonvektor VKB: Leise, schwingungstechnisch entkoppelte Querstromgebläse mit EC-Motoren saugen bei Bedarf Raumluft an, führen sie zum Temperieren über die Wärmetauschern und blasen sie mit Hilfe der Misch-Quell-Lüftung wieder in den Rau Bild: LTG
Unterflur-Ventilatorkonvektor VKB: Leise, schwingungstechnisch entkoppelte Querstromgebläse mit EC-Motoren saugen bei Bedarf Raumluft an, führen sie zum Temperieren über die Wärmetauschern und blasen sie mit Hilfe der Misch-Quell-Lüftung wieder in den Raum.
Bild: LTG

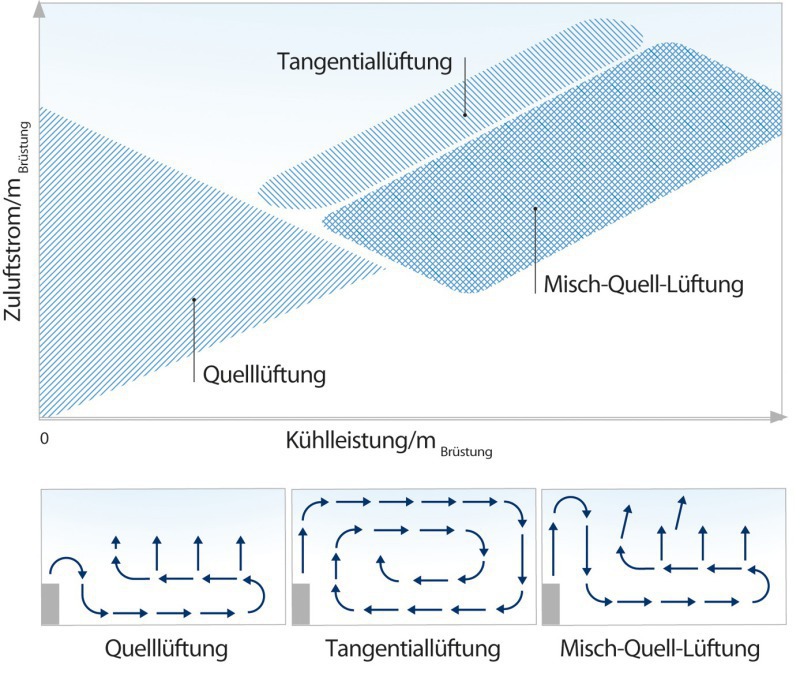

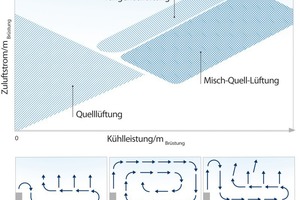

Die von der LTG entwickelte und in die VDI 3804 übernommene Misch-Quell-Strömung ermöglicht große Kühlleistungen bei hohem thermischem Komfort. Bild: LTG
Die von der LTG entwickelte und in die VDI 3804 übernommene Misch-Quell-Strömung ermöglicht große Kühlleistungen bei hohem thermischem Komfort.
Bild: LTG

Im vollverglasten AutomationCenter der Festo AG & Co. KG minimiert eine Abluftfassade den Kühlbedarf. Für das ideale Raumklima sorgt die Kombination von Betonkernaktivierung und Unterflurkonvektoren, die bedarfsgerecht und leise lüften, heizen oder kühlen. Dank der so genannten Misch-Quell-Lüftung arbeiten die Bodengeräte äußerst effizient, bleiben dabei aber optisch und akustisch unauffällig.

Das AutomationCenter der Festo AG & Co. KG in Esslingen beweist, dass sich eine transparente Architektur und ein energieeffizienter Betrieb nicht ausschließen (siehe tab Ausgabe 9/2016, Seite 30). Trotz der einschaligen, gläsernen Fassade gelang es bei dem Gebäude, die Anforderungen der EnEV zu erfüllen. Um den solaren Eintrag zu minimieren, kommt hier eine innovative Abluftfassade zum Einsatz. Bei ihr befindet sich zwischen der Glasfront und den Innenräumen ein Blendschutz. Er stellt eine Trennschicht zu den Räumen dar, deren Oberfläche etwa Raumtemperatur annimmt, so dass bei den hier...
