Wärmerecycling aus Abwasser

Abwärmenutzung im Rahmen der Energiewende

Grafik: e-qua

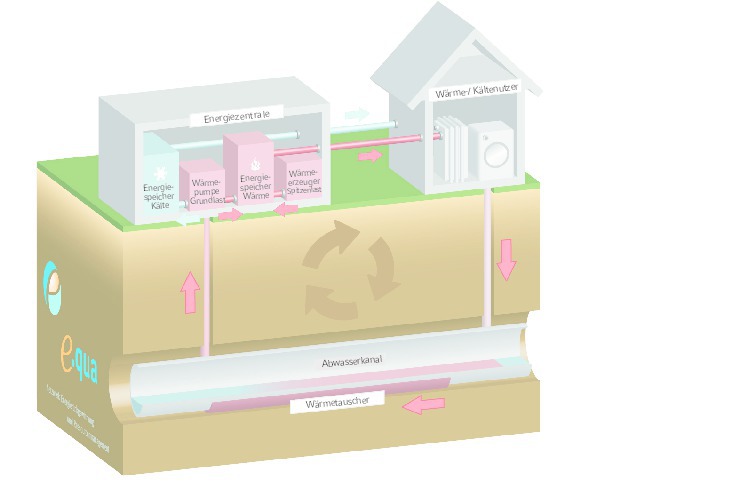

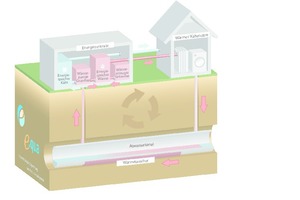

Prinzip Abwasserwärme-Recycling

aus dem öffentlichen Kanal. Die nutzbare Energie kann zum Heizen oder Kühlen verwendet werden.

Grafik: e-qua

Foto: Uhrig

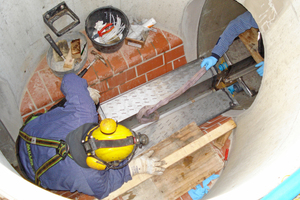

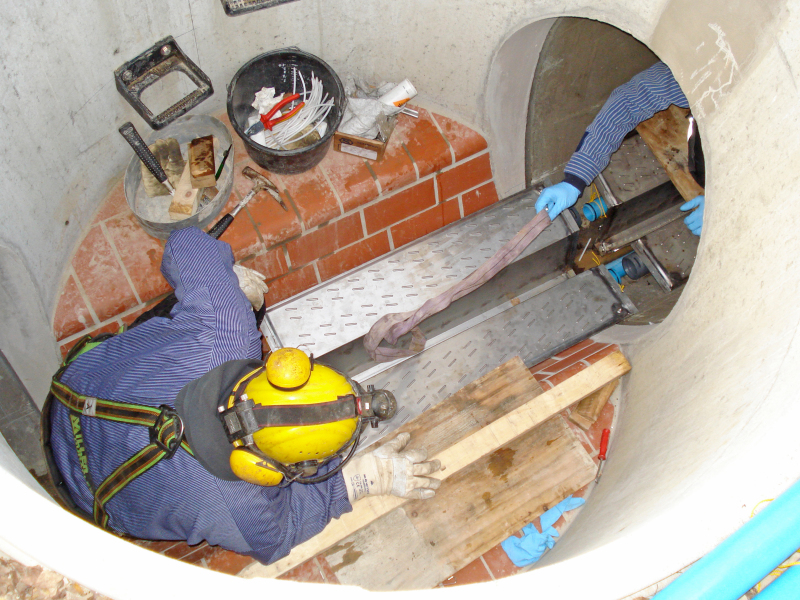

Wärmeübertrager aus meterlangen Elementen auf der Sohle des vorhandenen Kanals. Montage während der Nacht, mit engem Zeitfenster wegen begrenzter Rückstaumöglichkeit des Abwassers

Foto: Uhrig

Foto: EGS-plan

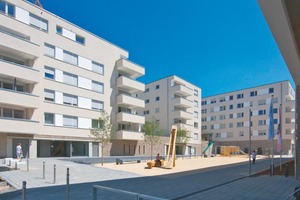

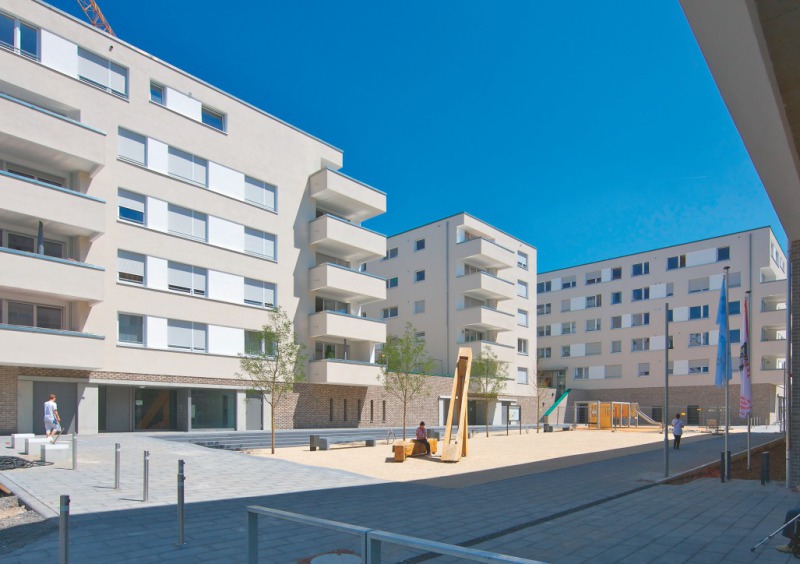

Zwischen 2009 und 2012 wurden in der Neubausiedlung Seelberg-Wohnen in Stuttgart-Bad Canstatt sechs Mehrfamilienhäuser mit 111 Eigentumswohnungen erstellt. Der Wärmebedarf wird überwiegend aus Abwasserwärme gedeckt.

Foto: EGS-plan

Grafik: EGS-plan

Gas-BHKW und WP

Kombination Gas-BHKW und Elektro-Wärmepumpe in der Neubausiedlung Seelberg-Wohnen, Stuttgart-Bad Cannstadt, Berechnung der Heizkennzahl. Abwärme wird auf einer 76 m langen Strecke aus dem öffentlichen Abwasserkanal entnommen und der Wärmepumpe zugeführt.

Grafik: EGS-plan

Kosten unterschiedlicher Wärmeerzeugung

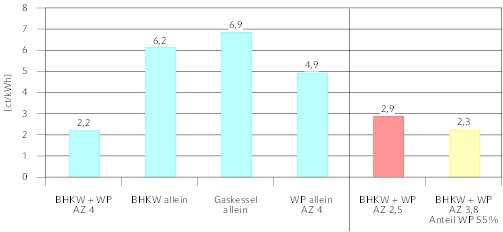

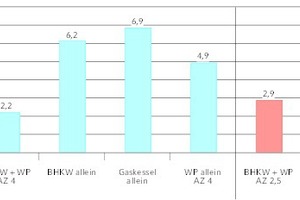

Kostenvergleich der Wärmeerzeugung in der Neubausiedlung Seelberg-Wohnen, Stuttgart-Bad Cannstadt: In Blau die vier Alternativen, ganz links die 2010 ausgeführte Version. Im Herbst 2012 erfolgte eine Betriebsoptimierung. Rechts in Rot der Zustand vor, in Gelb nach Veränderung der Sollwerte. Anteil Wärmepumpe an der Wärmeerzeugung vorher 46 %, nachher 55 %.

Grafik: EGS-plan

Foto: König

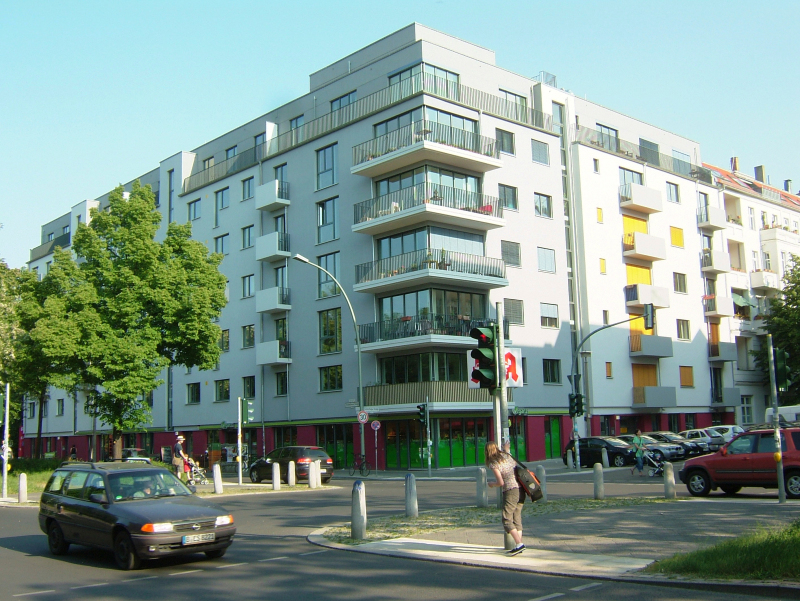

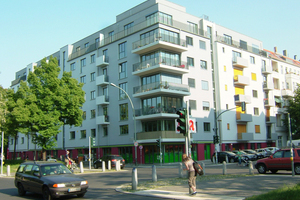

Passivhaus als mehrgeschossiger Wohnungsbau mit 41 Mietwohn- und vier Gewerbeeinheiten in Berlin-Prenzlauer Berg, Arnimplatz. Architektur: Heinhaus.

Foto: König

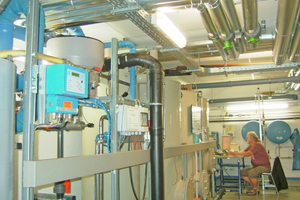

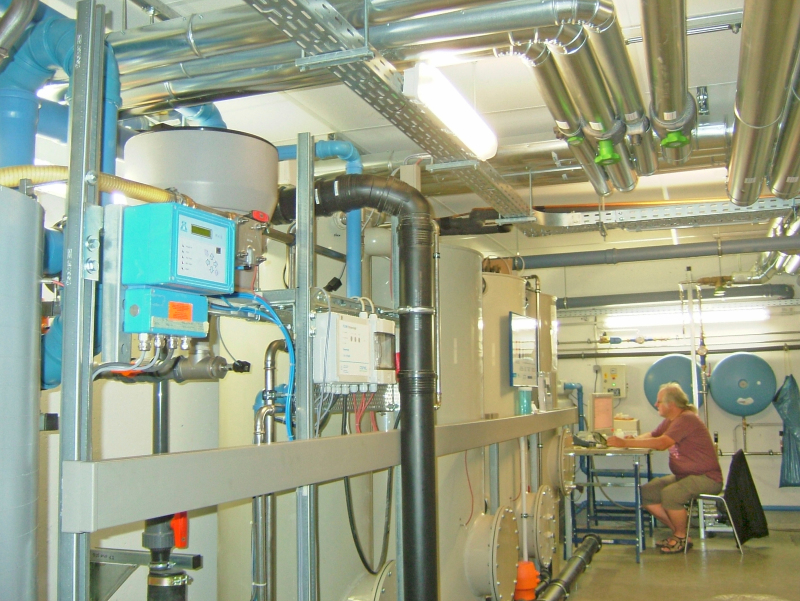

Grauwasserrecycling mit vorgeschalteter Wärmerückgewinnung in Berlin-Prenzlauer Berg, Arnimplatz. Ausführung: Lokus, Betriebsbeginn 2012.

Foto: König

Grafik: Nolde & Partner

Grauwasserrecycling

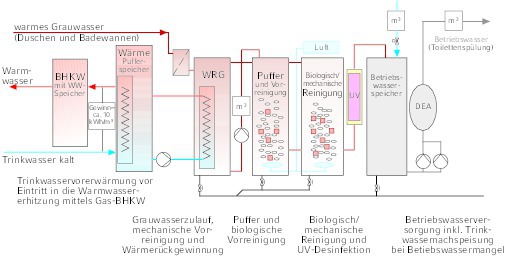

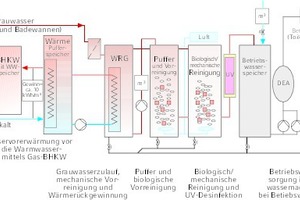

Grauwasserrecycling mit vorgeschalteter Wärmerückgewinnung in Berlin-Prenzlauer Berg am Arnimplatz; gefördert von der Deutschen Bundesstiftung Umwelt. Planung: Nolde & Partner

Grafik: Nolde & Partner

Grafik: Uhrig Kanaltechnik

Kanalnetzbewirtschaftung:

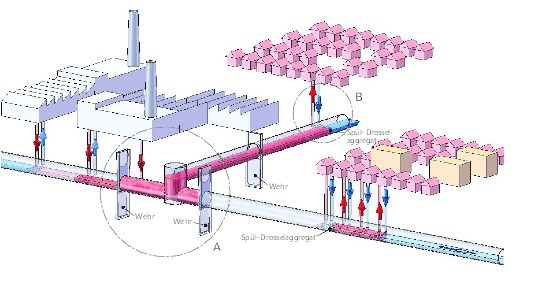

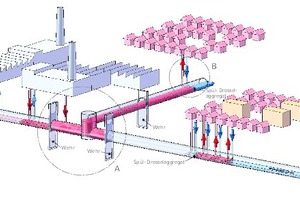

Der Kanal als Wärmenetz mit Wehrtürmen zur Abwasserstromsteuerung. Überschüssige Energie aus gewerblichen Prozessen wird über Wärmetauscher in das Kanalnetz eingeleitet, transportiert und stromabwärts wieder zum Heizen von Gebäuden entnommen.

Grafik: Uhrig Kanaltechnik

Mit moderner Wärmeübertrager- und Wärmepumpentechnik kann dem Abwasser Wärme entnommen und nutzbar gemacht werden. Da Abwasser sommers wie winters relativ konstante Temperaturen aufweist, ist es für den Betrieb einer Wärmepumpe gut geeignet. Siedlungen mit zentraler Wärmeversorgung, Mehrfamilienhäuser und kommunale Gebäude bieten ideale Voraussetzungen, die so gewonnene Abwärme effizient zu verwenden.

Ü ber den regenerativen, subventionierten Strommarkt wird täglich in den Medien berichtet. Der Wärmemarkt in Deutschland spielt bei den Diskussionen zur Energiewende dagegen eine untergeordnete Rolle, zu Unrecht. Die Energiequelle Abwasser – im EEWärmeG des Bundes nur als Ersatzmaßnahme eingestuft – wird nun allerdings von der Politik, den Planern, Energieversorgern und Energienutzern als ökologische und ökonomische Energiequelle entdeckt. So hat Baden-Württemberg in seinem integrierten Energie- und Klimaschutzkonzept (IEKK) die Energiequelle Abwasser fest verankert. Auch die...
