Versuchsanlage liefert Kenndaten von Plattenwärmeübertragern

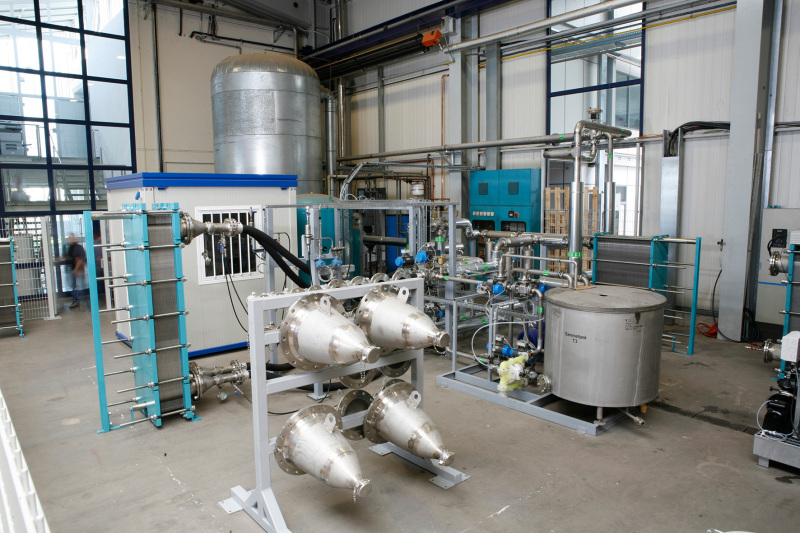

Die thermowave GmbH, Berga, Spezialist für Plattenwärmeübertrager für die Kälte-/Klimatechnik, die Lebensmittelindustrie und die chemische Industrie, verfügt über eine eigene Versuchsanlage, in der alle Produkte bezüglich Wärmeübergang und Druckverlust untersucht werden. Statt auf theoretische Leistungskurven oder empirische Gleichungen zurückzugreifen, stellt der Hersteller seine Produkte auf den Prüfstand. Gemessen wird mit Wasser als warmem und Wasser-Glykol als kaltem Medium. Die Ausstattung mit Coriolis-Kraft-Messgeräten und hoch empfindlichen Sensoren entspricht dem Stand der Technik. „Bei einer Versuchsserie wird bei gleichbleibender Vorlauftemperatur der Massenstrom für beide Seiten variiert und so der relevante Reynoldszahlenbereich vermessen“, erklärt Thomas Schulz, Leiter der Entwicklungsabteilung. Aus den Messwerten für Massenströme, Temperaturen und Druckdifferenzen werden Kennlinien erstellt und die Leistungsfähigkeit der Plattenwärmeübertrager im Hinblick auf Wärmeübergang und Druckverlust ermittelt. Die Zertifizierung der Anlage durch den TÜV Thüringen, die alle zwei Jahre erneuert wird, bestätigt die Konformität zwischen berechneten Auslegungsdaten und tatsächlichen Leistungswerten. Die aus den Messpunkten gewonnenen Korrelationen gehen in die firmeneigene Kalkulationssoftware „ThermoLineCalculator“ (TLC) des Unternehmens ein.
