Verbesserte Röhren
Brötje hat die Weiterentwicklung seiner „SolarPlus“-Heat-Pipe- (HP) und -Direct-Flow-Modelle (DF) vorgenommen. Mit der „Serie B“ wurden die HP- und DF-Kollektoren in mehreren Details entscheidend verbessert. Ihr Wirkungsgrad bei 600 W/m² und 50 K Temperaturdifferenz liegt bei 61 bzw. 63 %.

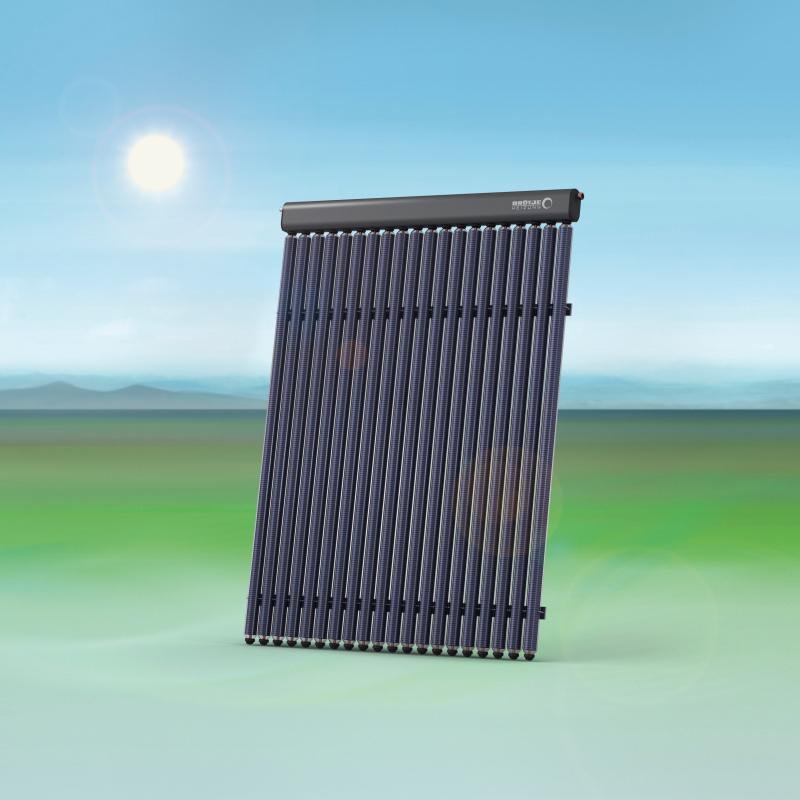

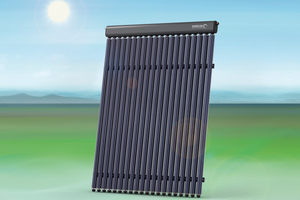

Die Brötje-„SolarPlus HP 20“ und „SolarPlus HP 30 B“ verfügen gegenüber dem Vorgängermodell über einen schmaleren Sammler. Die Dämmung ist in den Deckel integriert, der sich nach oben öffnet und dabei fest verbunden bleibt. Gleichzeitig dient er als Halterung für den Kopf der Röhre. Der Kompensator fällt entsprechend kürzer aus. Als maximaler Betriebsdruck wird 10 bar angegeben. Durch die veränderten Maße sind die neuen Röhren nicht mit dem alten Sammler kompatibel.
Bei den DF-Modellen bleibt die Röhre gleich, der Sammler ist nun extern identisch zur „HP“-Ausführung. Hier gilt 8 bar als maximaler Betriebsdruck. Da die Röhren der „SolarPlus DF 20“ und „SolarpPlus DF 30“ unverändert bleiben, können sie auch mit dem neuen Sammler eingesetzt werden. Bis zu 150 Röhren lassen sich bei beiden Ausführungen in Reihe schalten.
Für die Befestigung kommt eine neue Klemme zum Einsatz, von denen nur noch vier statt bisher acht pro Kollektor benötigt werden. Die Klemmen lassen sich mit entsprechenden Klemmensets mit dem bisherigen Sammler verwenden.
