Automatische Anpassung der Anlagenkennlinie

Software für Heizungspumpen

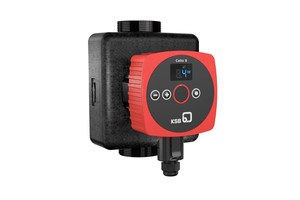

KSB hat für die Heizungsumwälz­pumpen der Baureihen „Calio“ und „Calio S“ die Funktion „Dynamic Control“ entwickelt. Dahinter verbirgt sich ein smartes Programm, mit dessen Hilfe sich die Leistungsaufnahme der Pumpen um bis zu 20 % gegenüber herkömmlich geregelten Aggregaten reduzieren lässt.

Moderne Umwälzpumpen verändern ihre Drehzahl in Abhängigkeit vom aktuell vorliegenden Bedarf. Dabei stellen sie ihren Förderstrom und ihre Förderhöhe anhand eines Algorithmus so ein, dass sich ihr Betriebspunkt entlang einer programmierten Regelkurve verschiebt. Die minimale Anlagenkennlinie beschreibt den Rohrleitungswiderstand, wenn alle Thermostatventile vollständig geöffnet sind. Da die minimale Anlagen­kennlinie meist nicht bekannt ist, stellt der Planer die Regelkurve bei herkömmlichen Systemen so ein, dass sie deutlich oberhalb der minimalen Anlagenkennlinie liegt. Damit wird Energie verschenkt, und es können störende Geräusche an den Thermostatventilen der Heizkörper entstehen.

„Dynamic Control“ verschiebt den Betriebspunkt ausgehend von der aktuell gewählten Regelkurve so lange nach unten, bis die minimale Anlagen­kennlinie erreicht ist. Sollte letztere unterschritten werden, so erkennt dies der Algorithmus und schaltet die Pumpe zurück auf die Ursprungs­regelkurve, um eine ausreichende Versorgung sicherzustellen. Das Erkennen der minimalen Anlagenkennlinie aus dem Signal des Förderstroms ist so sicher, dass eine Unterversorgung ausgeschlossen ist.

Da die Umsetzung rein softwarebasiert ist, entstehen keine zusätzlichen Kosten durch weitere Sensoren oder Aktoren. Alle notwendigen Informationen ermittelt die Pumpe automatisch aus ihren internen Signalen.

KSB SE & Co. KGaA

67227 Frankenthal

+49 6233 860

info@ksb.com

www.ksb.com

x

Thematisch passende Artikel:

Ausgabe 03/2023

Energieverbrauch bei Pumpen reduzieren

Komplexe Regelstrategie holt noch einmal 20 % raus

Moderne Umwälzpumpen verfügen über einen Frequenzumrichter, mit dem sich die Pumpendrehzahl in Abhängigkeit des aktuell vorliegenden Förderbedarfs justieren lässt. Die Einstellung erfolgt anhand...

mehr
Ausgabe 04/2013

Umwälzpumpen für TGA-Anwendungen

Pumpenkompetenz im handlichen Format

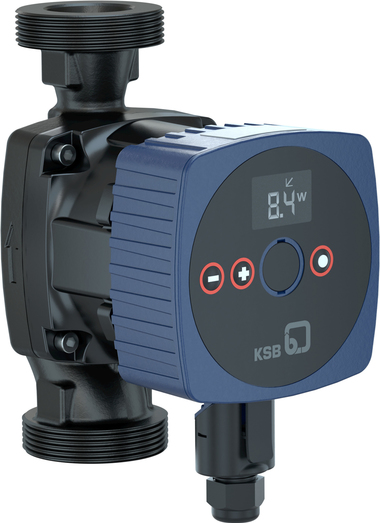

Zur Messe ISH 2013 präsentierte KSB die Nassläuferpumpen „Calio“ und „Calio S“ für die Heizungs-, Kälte- und Klimatechnik. Nach dem Motto „Große Kompetenz – jetzt auch in klein“...
