Schulung im Showroom

Auszubildende, aber auch ausgelernte Handwerker sollen in abendlichen Fortbildungen im Ausbildungszentrum der Handwerkskammer Köln den Umgang mit entsprechenden Energieerzeugern erlernen. Insgesamt gibt es sechs funktionstüchtige Musteranlagen, die an das Versorgungsnetz des über einen Hektar großen Bildungszentrums der Handwerkskammer angeschlossen sind und bei Bedarf auch die umliegenden Bestandsgebäude mitversorgen können. So gibt es ein erdgasbetriebenes Blockheizkraftwerk und dessen Weiterentwicklung in Form einer mit Wasserstoff betriebenen Brennstoffzelle – ein Vorserienmodell der Firma Vaillant.

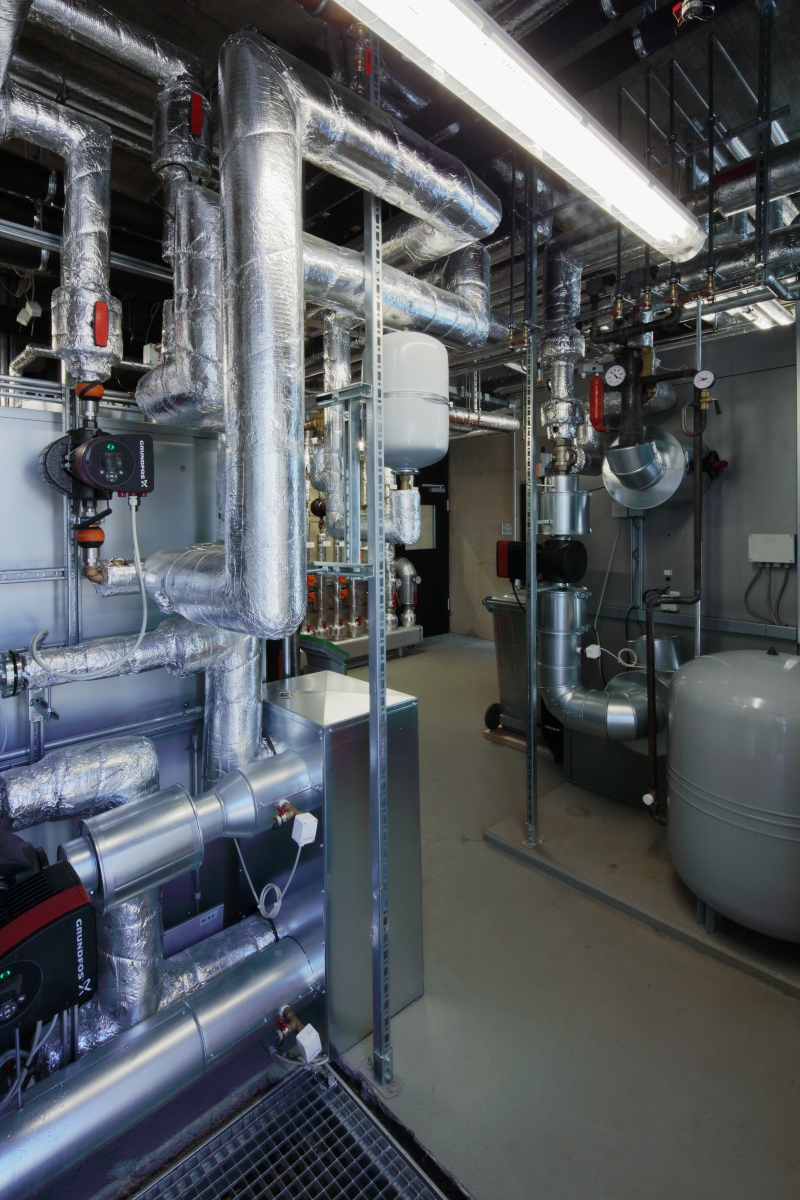

Darüber hinaus gibt es eine hocheffiziente Therme und eine vollautomatische Hackschnitzelanlage, in der Holzpellets verbrannt werden. Die Pellets bestehen aus den Holzabfällen der Lehrwerkstätten für Schreiner, Dachdecker und Zimmerleute und werden an anderer Stelle auf dem Gelände der HWK produziert. Über einen unterirdischen Kanal werden die fertigen Pellets dann der mit einer Leistung von 500 kW bewusst überdimensionierten, aber für die Lehre in dieser Größe erforderlichen Pelletsfeuerung zugeführt. Auf dem Dach befinden sich eine Solarthermieanlage zur Warmwasserbereitung, ferner das Rückkühlwerk einer Klima- sowie eine Lüftungsanlage. Photovoltaische Technologien werden derzeit an dem Bau nur exemplarisch an einer Obergeschossloggia gezeigt, da auf dem Dach eines Nachbargebäudes eine rund 4.000 m² große Standardanlage installiert ist. Ursprünglich wollten die Architekten an dem Bau noch fassadenintegrierte Photovoltaik thematisieren, die etwa in die äußerste Schicht einer Dreifachverglasung oder in ein Glasdach integriert ist. Jedoch sind diese Produkte in Deutschland im Moment nicht verfügbar, da der Markt hierfür derzeit vollkommen eingebrochen ist.

Behindertengerecht lehren

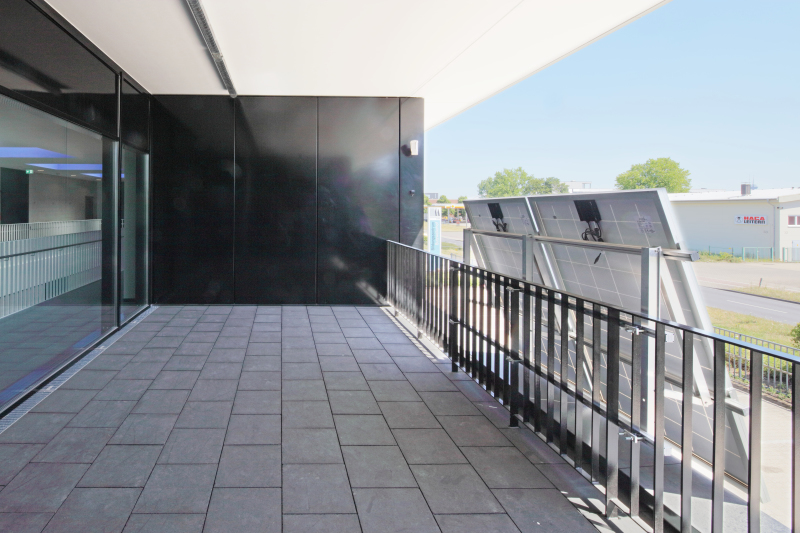

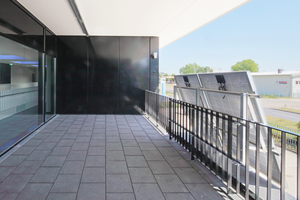

Das PV-Element in der Obergeschossloggia wurde vor allem für die bauliche Umsetzung des zweiten konzeptuellen Standbeins des Technologie- und Bildungszentrums (TBZ) realisiert, der Barrierefreiheit. Didaktisches Ziel hierbei ist, bei den Auszubildenden eine Sensibilität für behindertengerechtes Bauen zu schaffen und natürlich auch Betroffenen das Erlernen solcher technischen Berufe zu ermöglichen. „Es ist ein weit verbreiteter Irrglaube, dass ein körperlich beeinträchtigte(r) grundsätzlich im Rollstuhl sitzt!“, so Thomas Schmidt. „Behinderte können ja auch blind, gehbehindert oder taub sein! Es sind nicht nur Stufen und Wendekreise, die über eine entsprechende Eignung entscheiden, manchmal sind kleine Baudetails entscheidend!“ Obwohl es wieder auf den Rollstuhl abzielt, nennt er als Beispiel die erwähnte Loggia, da neben einer Stufenfreiheit auch auf eine Schwellenfreiheit zu achten ist. Natürlich würden Gehbehinderte auch Treppen nehmen, ob sie diese jedoch regelmäßig nutzen, hängt meist nur von der Funktionalität des Handlaufs ab. Oder zum Thema Sehbehinderung: Hier sei es wichtig, mit klaren Formen und starken Kontrasten zu arbeiten, um Betroffenen die Orientierung zu erleichtern. Entsprechend wurden alle Innenwände, bis auf die des Sichtbetongebäudekernes, in Weiß angelegt und alle Türen sowie der Fußboden, als Kontrast, in Schwarz. Für die Gehörlosen wurden in Ergänzung zu den regulären akustischen Feuermeldern zusätzlich optische Signalgeber installiert. Schließlich wurde im Gebäude noch eine Musterwohnung für Behinderte eingerichtet, wo die Auszubildenden sich die Erfordernisse eines rollstuhlgerechten Bades oder einer entsprechenden Küchenzeile in Realität anschauen können.

Transparente Lehre

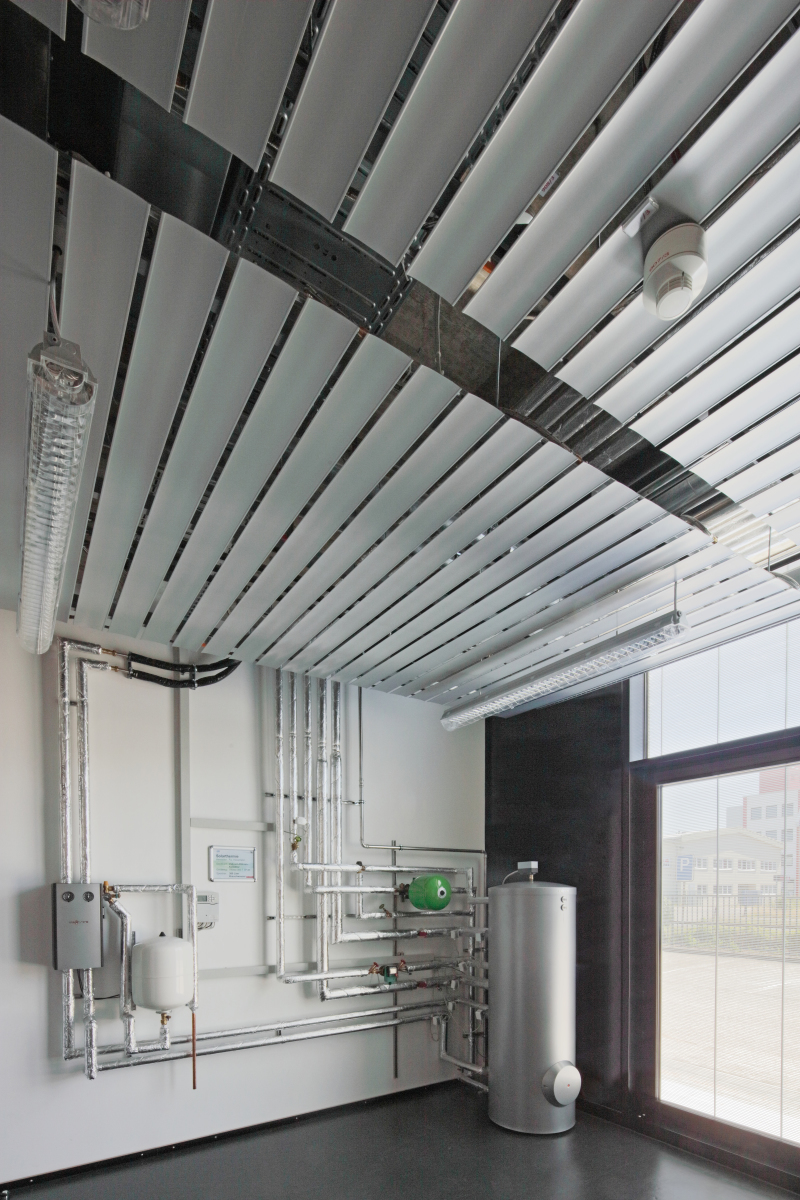

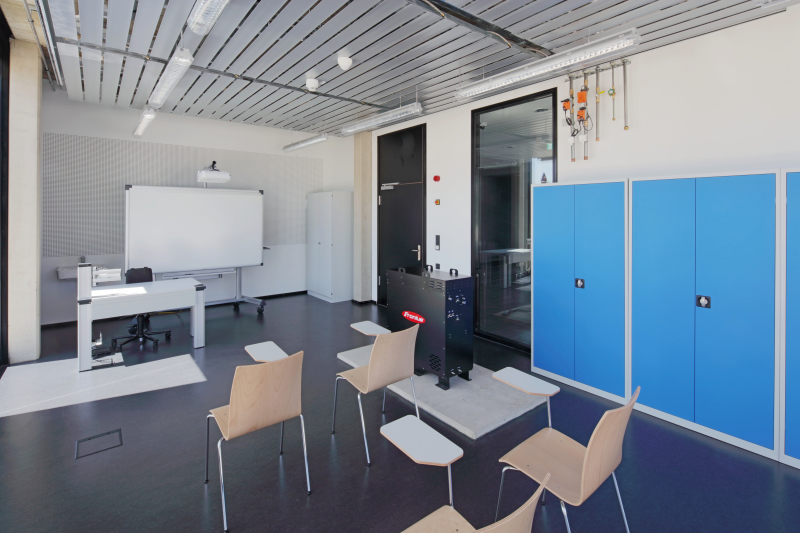

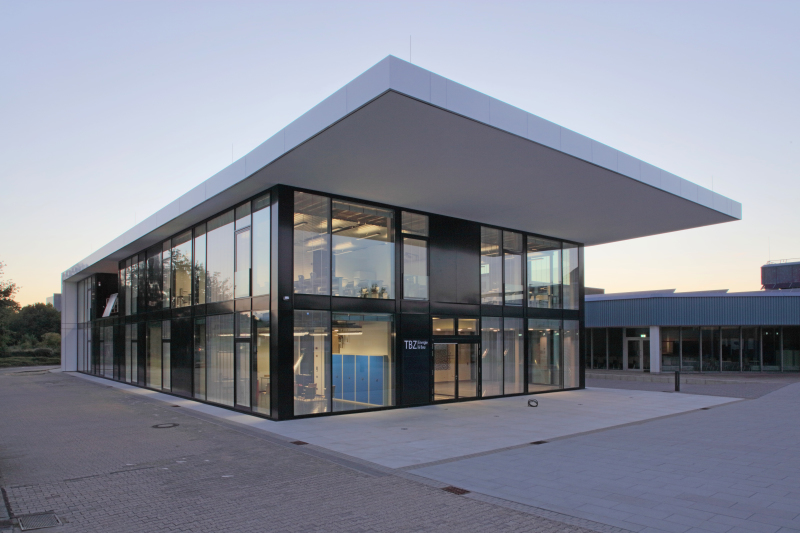

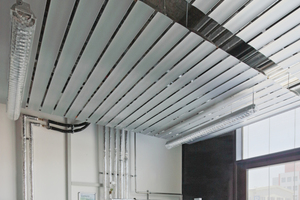

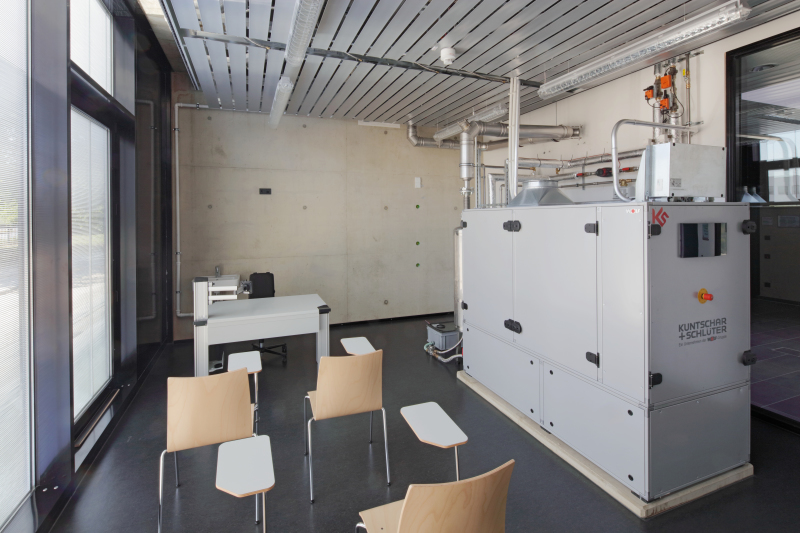

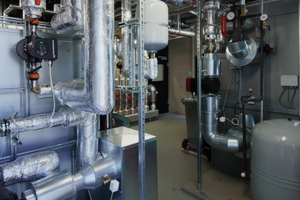

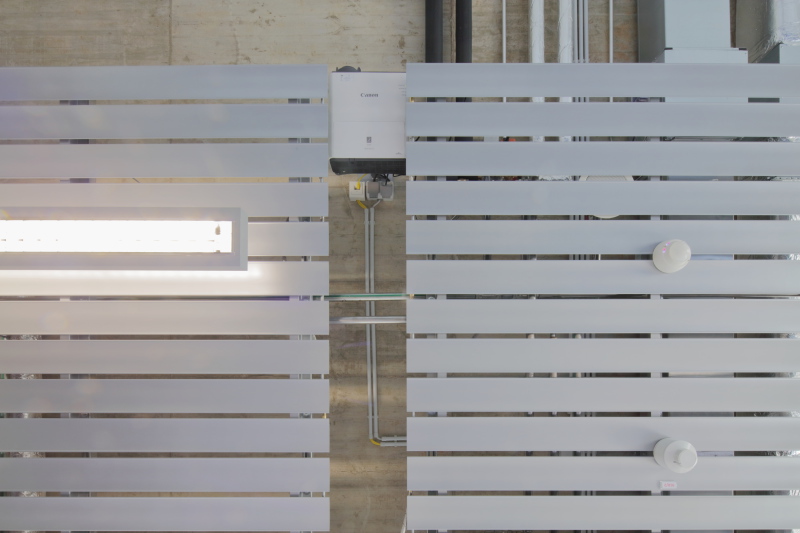

„Wir wollten die technischen Anlagen nicht in einem Hausanschlussraum im Keller verstecken“, erläutert Thomas Schmidt. So wurden die nicht auf dem Dach installierten Mus­ter­anlagen in regulären Schulungsräumen im Erdgeschoss untergebracht: Es gibt einen Raum für die Brennstoffzelle, einen für das BHKW und einen für die Wärmepumpe. Durch eine geschosshohe Verglasung sind diese Schulungseinheiten optisch mit dem zentralen Erschließungsfoyer verbunden, auch sind die im Raum freistehenden technischen Anlagen nach außen, insbesondere am Abend, sehr präsent. Aber auch die Ergebnisse handwerklicher Tätigkeiten wurden visuell für die Auszubildenden inszeniert: Alle Leitungen wurden geordnet auf den Sichtbetonflächen verlegt. In den theoretischen Schulungsräumen im Obergeschoss sind partiell Abhangdecken als Heiz-/Kühlsysteme montiert, die einen Leitungseinbau in diesem Kontext zeigen. Das sichtbare Handwerkliche setzt sich an den Innentüren fort, deren Zargen-Anschlussfugen zwar entsprechend abgedichtet, aber optisch nicht verschlossen wurden. Im technischen Ausbau wird die gesamte Anwendungsbandbreite gezeigt. So wurden drei verschiedene Heizkörperarten verbaut: Fußbodenheizung, Unterflurradiatoren und normale Heizkörper. Auch beim Sonnenschutz wurden drei verschiedene Varianten realisiert: einen mit außenliegenden, mechanischen Großlamellen, eine starre, glasintegrierte Blendschutzlamelle im Scheibenzwischenraum (Hersteller: Köster) sowie einen innenliegenden mit einer Lichtlenklamelle.

Europaweit bislang einmalig

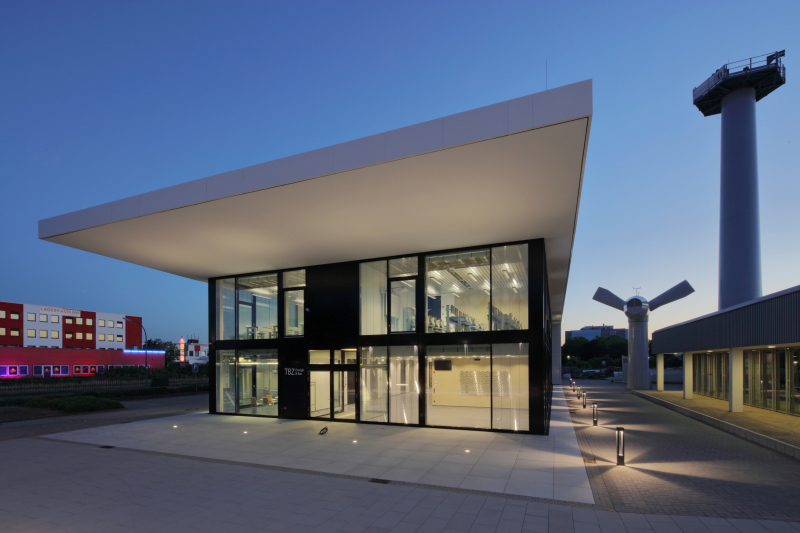

Prominent und unübersehbar steht neben dem Neubau ein „abgesägtes“ Windrad mit gestutzten Rotoren, das den Reigen der regenerativen Energien komplettiert. Eine funktionstüchtige Variante war an dieser Stelle städtebaulich nicht genehmigungsfähig, weshalb man den Schaft teilte, so dass die Azubis sowohl den Aufstieg auf ein Windrad wie auch die Wartung eines Windradgetriebes und -motors üben können.

Es ist das einzige 1 : 1-Modell seiner Art in Europa. Finanziell möglich wurde die exemplarische Konzentration so vieler regenerativer Energieformen und die Realisierung des insgesamt 6,7 Mio. € teuren Bauprojektes mittels dreier Fördergeber: das Bundesamt für Wirtschaft und Ausfuhrkontrolle (BAFA), das Land NRW und die EU. Gerne betonen die Architekten, dass die technische Ausbauqualität des TBZ einem Hochschulinstitut mindestens gleichkommt, wenn nicht gar übertrifft. Die hohe bauliche Qualität sowie die ästhetisch überzeugende Synthese aus behindertengerechtem Bauen ist so vorbildhaft, dass bereits Bundespräsident Joachim Gauck im November diesen Bau besucht hat.
