Wenig Wartungsaufwand im Kühl- und Heizsystem

Schlammabscheider bei MTU

Die MTU Maintenance Hannover ist auf die Reparatur und Instandhaltung mittlerer und großer ziviler Triebwerke spezialisiert. Im Heizungs- und Kälte­system machte sich Luft bemerkbar und führte zu ei­nem hohen Instandhaltungsaufwand. Nicholas Johnson, MTU, und Gino-Valerio Bruno, Pumpen Bi­nek, konfigurierten die Systeme neu, um den sicheren Betrieb der flüssigkeitsführenden Komponenten zu ermöglichen und den Wartungsaufwand zu senken.

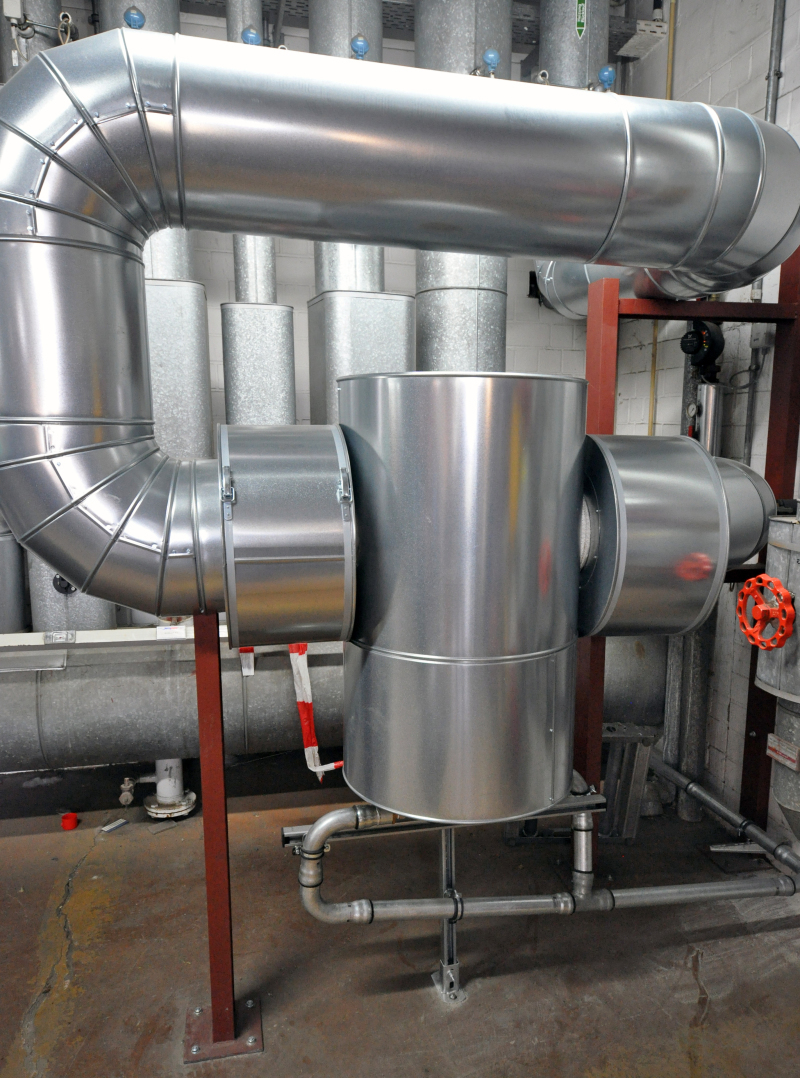

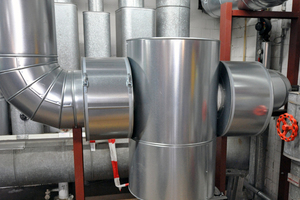

Dies gelang durch den Einsatz von Schlamm­ab­scheidern und Vakuumentgasern von Spirotech. Sie entziehen der Anlagenflüssigkeit die Luft bzw. Schmutzpartikel. Angepasst an einzelne Abschnitte innerhalb des Gesamtkomplexes kamen verschiedene Schlammabscheider vom Typ „SpiroTrap Magnet“ aus Stahl zum Einsatz.

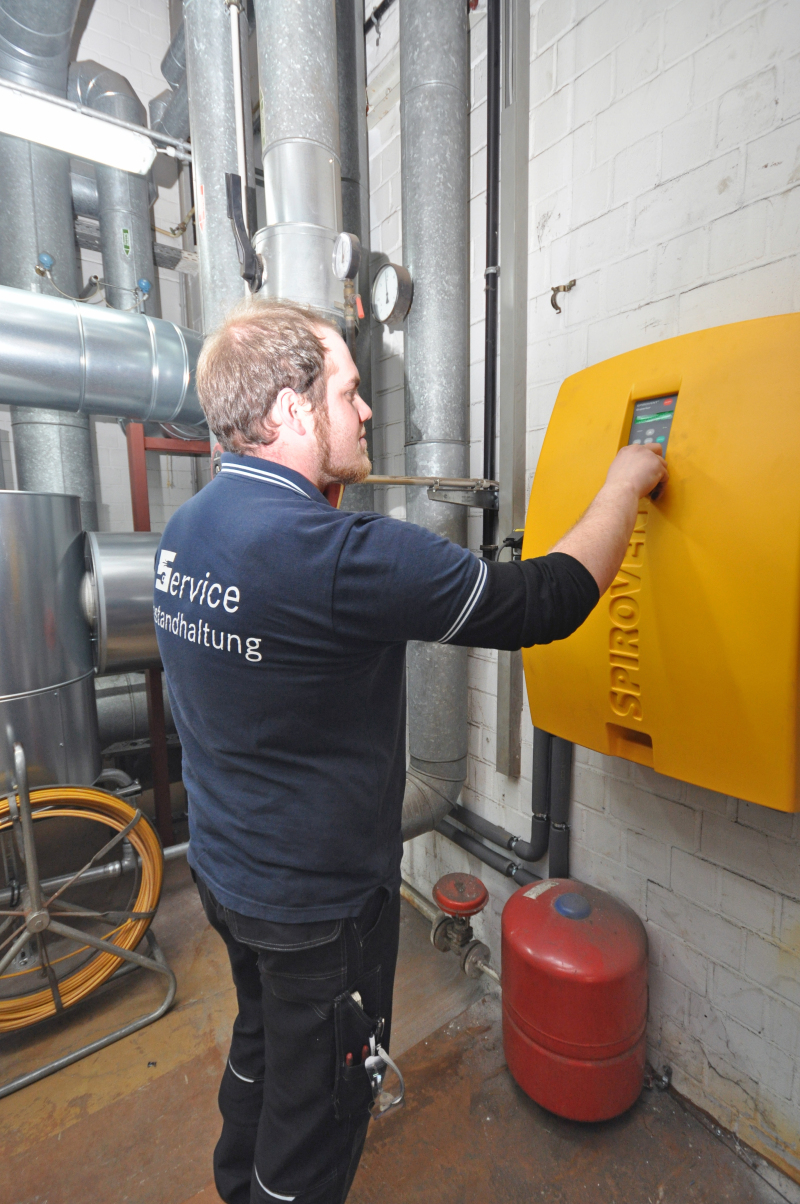

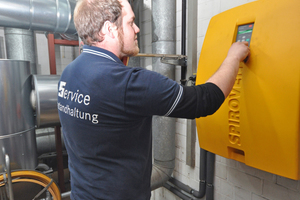

Aufgrund der Konstruktion mit innenliegendem Magnet und „Spirorohr“ entfernen sie mag­ne­tische und nicht magnetische Partikel bis 5 µm. Ferner wurden im Kälte­system eine Ausführung in Edelstahl ohne Magnet platziert und vier Vakuumentgaser SpiroVent-„Superior S6“ installiert. Diese ziehen einen Teil der Anlagenflüssigkeit ab und ver­setzen ihn vorübergehend in einen Unterdruck (Vakuum), um Gase zu lösen und dann abzusondern und zu beseitigen.

Nicholas Johnson zog eine erste Bilanz: „Neben einer Ersparnis von Energie­kos­ten schätzen wir, dass durch geringeren Instandhaltungsaufwand und längere Komponenten­lebensdauer Kosten von mehreren 10 000 € zu senken sind.“
