Mit magnetischer Wirkung

Schlammabscheider

Fotos: Caleffi Werkfotos

Um die Funktion und Betriebssicherheit von Hocheffizienz-Umwälzpumpen langfristig sicherzustellen, sollte das Trägermedium kontinuierlich gereinigt werden. Speziell ferromagnetische Bestandteile im Heizungswasser können Störungen an der Pumpe verursachen und deren Wirkungsgrad verschlechtern. Als vorbeugende Maßnahme sollte ein Schlammabscheider mit Magnet, wie der „Dirtmag“-Technopolymer von Caleffi, eingebaut werden.

Fotos: Caleffi Werkfotos

Selbst frisches, nach den Anforderungen der VDI 2035 aufbereitetes Heizungswasser, enthält nach kurzer Betriebszeit Magnetit. Das dokumentiert dieses Beispiel einer neuen Heizungsanlage, die mit zwei Hocheffizienz-Umwälzpumpen betrieben wird. Knapp zwei Tage nach Inbetriebnahme (nur Fußbodenheizungsbetrieb) wurden über den Ablasshahn des „Dirtmag“-Technopolymer knapp 0,4 l Wasser abgelassen, um den Anteil der ferromagnetischenBestandteile festzustellen. Das Gesamtvolumen der mit voll entsalztem Heizungswasser betriebenen Heizungsanlage (Gasbrennwerttherme und 150 l Brauchwasserspeicher) beträgt 140 l.

Fotos: Caleffi Werkfotos

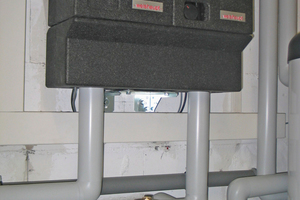

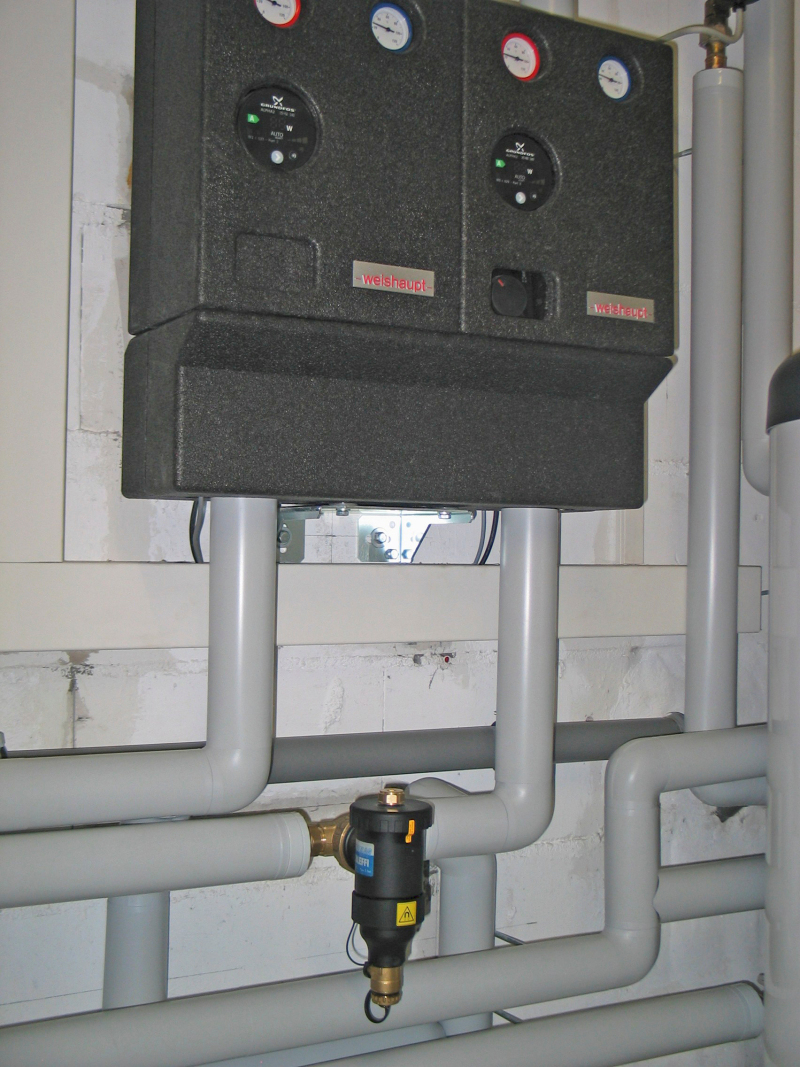

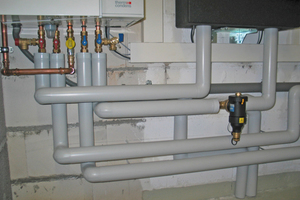

Vorzugsweise sollten die „Dirtmag“-Technopolymer-Schlammabscheider mit magnetischer Reinigungswirkung an der Rücklaufleitung vor dem Wärmeerzeuger, und vor der Pumpe, installiert werden, damit die vor allem beim Einschalten der Anlage im Kreislauf enthaltenen Verunreinigungen separiert werden können, bevor sie in den Wärmeerzeuger gelangen.

Fotos: Caleffi Werkfotos

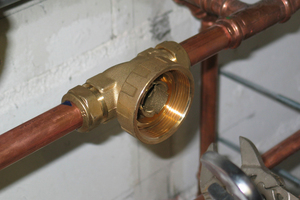

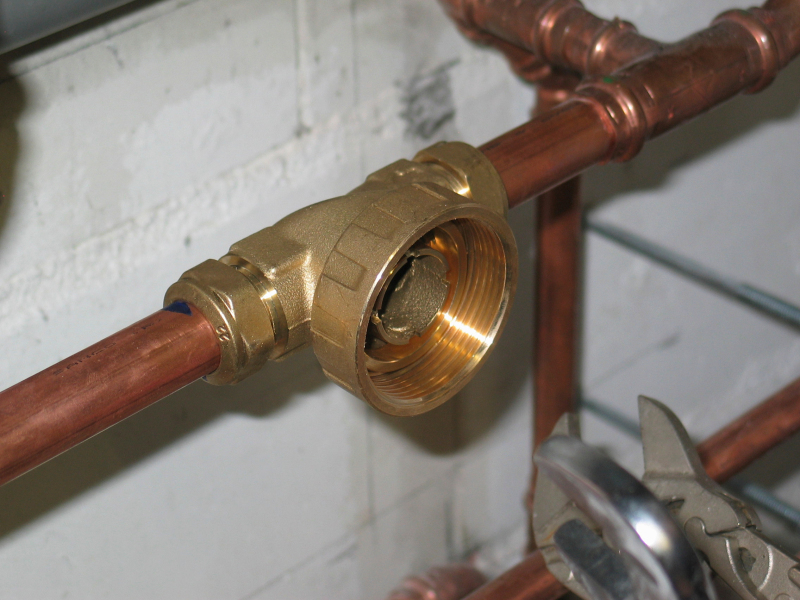

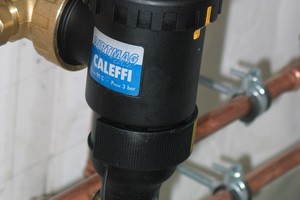

Einfache Montage: Besonders praktisch für die Installation ist der drehbare Universalflansch mit Positionsanschlägen, ...

Fotos: Caleffi Werkfotos

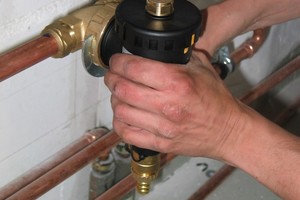

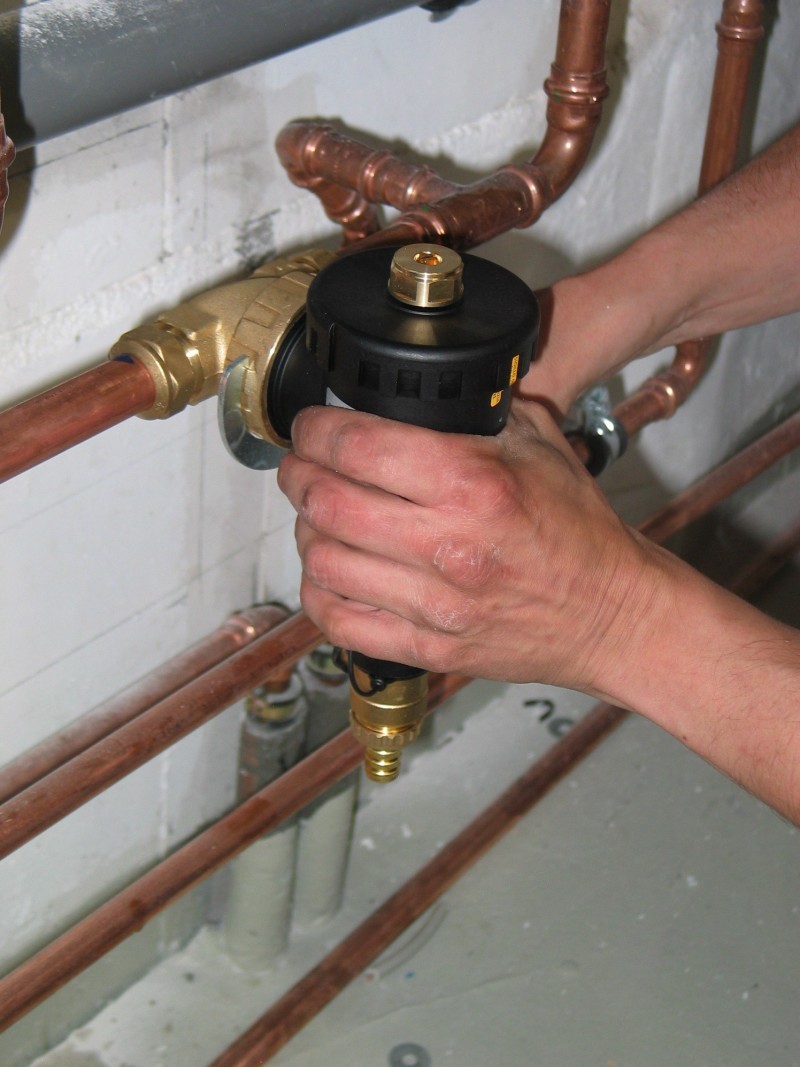

... mit ihm kann der „Dirtmag“-Technopolymer schnell und unkompliziert ...

Fotos: Caleffi Werkfotos

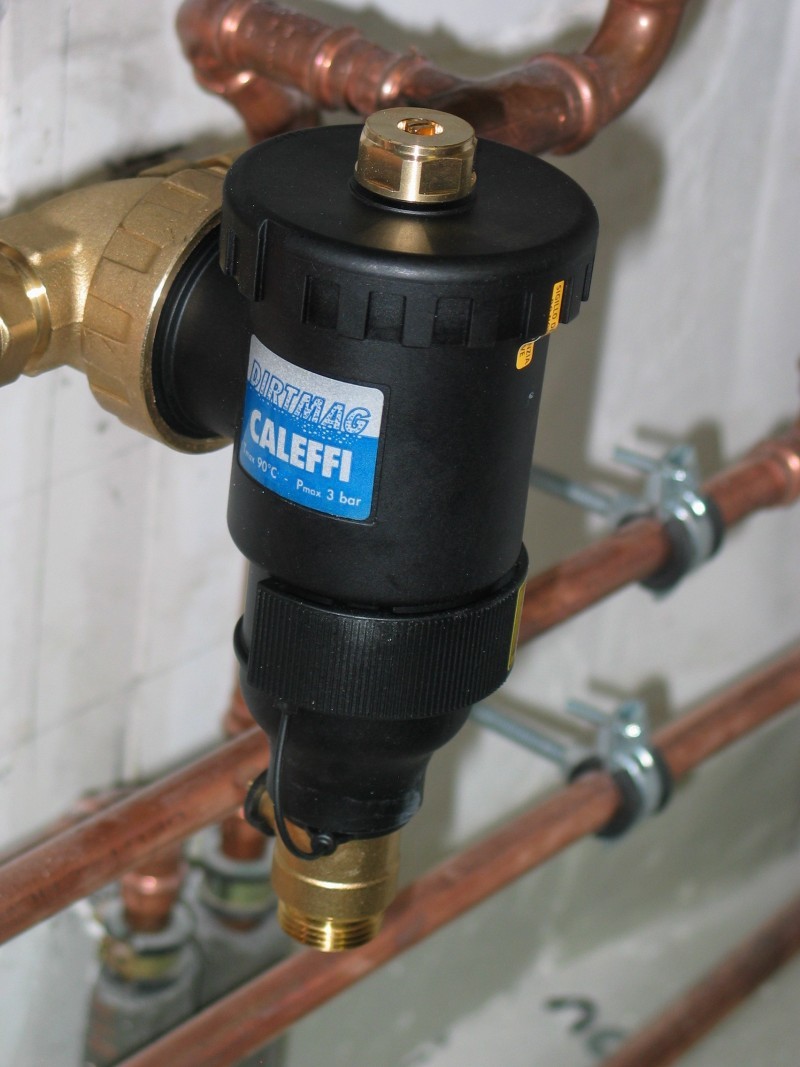

... in die Rohrleitung eingepasst und installiert werden.

Fotos: Caleffi Werkfotos

Die natürlichen Feinde des Heizungswassers sind Luft, Sauerstoff, Schlammpartikel sowie kleine, eisenhaltige Schwebstoffe. Diese unerwünschten Bestandteile können, je nach Konzentration und Größe, die Funktion einer geschlossenen Heizungsanlage erheblich beeinträchtigen und eine Vielzahl von Problemen auslösen. Speziell ferromagnetische Verunreinigungen stellen für moderne Heizungstechnik eine Bedrohung dar, da sie in aller Regel mit einer elektronisch gesteuerten Hocheffizienz-Umwälzpumpe betrieben wird. Diese arbeitet praktisch ohne mechanische Bauteile mit einem Dauermagnetmotor.

...
