Prima Klima für starke Fäden

Im Drei-Schicht-Betrieb werden bei der Gruschwitz GmbH in Leutkirch technische Zwirne hergestellt inklusive aller vor- und nachgelagerter Prozesse wie Flechten, Wachsen, Polieren, Beschichten und Imprägnieren. Dabei werden nicht nur Wärme, sondern auch Flusen freigesetzt und Schallemissionen. Im Sommer drohen Überhitzung und schlechte Luftkonditionen. Im Winter müssen bis zu 40 % Luftfeuchtigkeit erhalten bleiben, und sowohl während der Produktionszeiten als auch während Stillstandphasen muss hier die passende Temperatur herrschen. Auch die im Produktionsbereich entstehenden Schalldruckpegel von mehr als 90 dB(A) galt es zu berücksichtigen. Last but not least sollen sich die Mitarbeiter der Gruschwitz GmbH möglichst wohlfühlen und unter optimalen Bedingungen arbeiten.

Entscheidungsfindung

Das waren gute Gründe für die Geschäftsführung, hohe Anforderungen an das Konzept für die technische Gebäudeausrüstung zu stellen. Colt International entwickelte ein maßgeschneidertes integrales Gesamtkonzept, das folgende Komponenten beinhaltet: Mechanische Be- und Entlüftung mit Beheizung, Luftbefeuchtung, adiabatische Kühlung, Luftfiltertechnik, Rauch- und Wärmeabzug, Tageslichttechnik sowie dazugehörige schallschutztechnische Maßnahmen.

Mit diesem Konzept wird die Raumtemperatur in allen Aufenthaltsbereichen auf ca. 28 °C gehalten. Damit entstehen gute klimatische Verhältnisse für die Mitarbeiter – und für die produzierenden Maschinen. Das Konzept bindet die Energieressourcen mit ein, die beim Produktionsprozess entstehen. Im Vergleich zu herkömmlichen Klimaanlagen werden damit jährlich bis zu 70 t CO₂ eingespart.

Herzstück des Klimakonzeptes für die Gruschwitz GmbH ist das Kühlsystem „CoolStream“. Günstig in der Anschaffung, sparsam und zuverlässig im Betrieb gilt das System als sicher und umweltfreundlich. Das Kühlkonzept des „CoolStream“ baut auf dem Prinzip der adiabatischen Kühlung auf, also dem Kühlen von Luft durch Verdunsten von Wasser. Die Energie, die für das Verdunsten benötigt wird, wird der Luft entnommen, dadurch kühlt die Luft sich ab. Die Außenluft wird jeweils mit einem langsam drehenden, sehr leisen Axialventilator durch das Kühlmedium geleitet. Gleichzeitig wird das Medium mit Leitungswasser gesättigt.

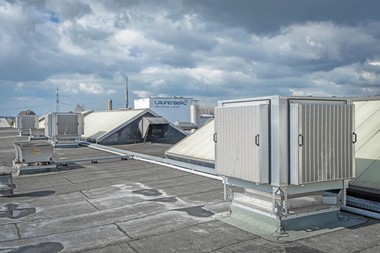

Zweiter wichtiger Baustein des Klima-Gesamtkonzeptes für den Zwirnhersteller ist das Belüftungssystem. Colt International installierte die vier „CoolStream“-Einheiten im Hallendach in speziellen transparenten Oberlichtstraßen und kombinierte sie mit Lüftungsanlagen vom Typ „Tristar“ (bis zu 100 000 m³/h Zuluft) und „T-Liberator“ (bis zu 90 000 m³/h Abluft).

Im Gegensatz zu bekannten Belüftungssystemen wird in der Produktionshalle der Gruschwitz GmbH frisch gefilterte Luft nicht in den Innenbereich eingeblasen, sondern durch gezieltes Diffundieren nach innen geleitet. Die kühle Luft wird absolut zugfrei über ein den gesamten Gebäude­komplex durchziehendes Netz von Gewebeschläuchen in die ge­wünschten Einsatzzonen in den Pro­duktionsbereichen geleitet. In den Aufenthaltsbereichen in der Nähe der Fertigungsmaschi­nen entstehen auf diese Weise in Bodennähe regelrechte Frisch­luftseen. Diese verdrängen die ver­brauchte und belastete warme Luft, die ihrerseits unter Ausnutzung der Thermik im Bereich der Produktionsmaschinen rasch nach oben abtransportiert wird. Dabei führt sie Emissionen aus dem Arbeitsbereich mit sich. Unter der Hallendecke wird die verbrauchte Luft über spezielle mechanische Lüfter aus der Halle geleitet. Das Oberlichtband dient hierbei als Luft führender Kanal.

Durch dieses Prinzip der Schichtlüftung wird ein tiefes Eindringen der Frischluft in die Halle sichergestellt und ein Vermischen mit der verunreinigten und thermisch belasteten Hallenluft, bzw. ein Aufwirbeln von Schmutzablagerungen verhindert. Die mechanischen Ablüfter übernehmen außerdem noch eine besondere Sicherheitsfunktion. Gemäß der Muster-Industriebaurichtlinie (M IndBauRL) § 5.6.2 dienen sie als Rauch- und Wärmeabzug im Brandfall.

Neben Klimatisierung und Lüftung gehört als dritte Komponente die Stabilisierung der Luftfeuchtigkeit im Produktionsbereich zum Gesamtkonzept, das Colt International für die Gruschwitz GmbH entwickelte. Hier leistet der „HumiStream“-Luftbefeuchter verlässliche Arbeit. Der Luftbefeuchter basiert auf dem Prinzip der adiabaten Luftbefeuchtung. Luftbefeuchtung durch Verdunstung ist ein natürliches Verfahren bei dem zirkulierende Luft über eine feuchte Oberfläche geführt wird. Die Luft nimmt Feuchtigkeit auf, ohne dass Aerosole gebildet werden. Eine Übersättigung der Luft ist ausgeschlossen. Im Unterschied zu anderen Verfahren wird nur reines Wasser in molekularer Form an die Luft abgegeben, womit eine Übertragung von eventuellen Legionellenbakterien an die Zuluft ausgeschlossen ist.

Am Lufteintritt des „HumiStream“-Edelstahlgehäuses ist ein Kontaktkörper installiert. Die zu befeuchtende Luft wird über einen am Auslass der Einheit positionierten Axiallüfter durch den Kontaktkörper angesaugt. Das Frischwasser gelangt dann über ein Magnetventil sowie ein Schwimmerventil, das den Wasserstand regelt, in den Wasserbehälter. Eine Umwälzpumpe transportiert das Wasser über ein Verteilsystem an die Oberseite des Kontaktkörpers. Überschüssiges Wasser, das nicht vom Kontaktkörper aufgenommen wird, fließt wieder in den Vorratsbehälter zurück. Der Behälter wird in regelmäßigen Abständen über ein automatisches Ablassventil geleert und mit Frischwasser gefüllt. Auf diese Weise wird der Mineraliengehalt des Wassers möglichst gering gehalten. Eine besondere Frischwasseraufbereitung, beispielsweise durch Demineralisierung, wird so überflüssig. Etwaige Verunreinigungen im Befeuchter werden mit dem Abwasser entsorgt. So bleibt der gesamte Befeuchtungsprozess frei von Schmutzstoffen.

Das integrale Gesamtkonzept, das Colt International für die Firma Gruschwitz GmbH im Allgäu realisierte, entspricht in seinen Komponenten und in deren Zusammenspiel den zeitgemäßen Anforderungen an ein nachhaltiges Konzept für die technische Gebäude­ausrüstung. Klimatisierung, Lüftung und Luftbefeuchtung sowie die dank der Lichtstraßen optimierte Tageslichtökonomie sind gemäß
der betrieblichen Ansprüche bestens aufeinander abgestimmt. Das wirkt sich sowohl auf die messbare Energiebilanz des Gebäudes
aus als auch auf den spürbaren Wohlfühlfaktor im Gebäudeinnern aus.
