Mit vier Funktionen

Multifunktionsweiche

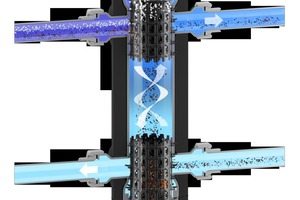

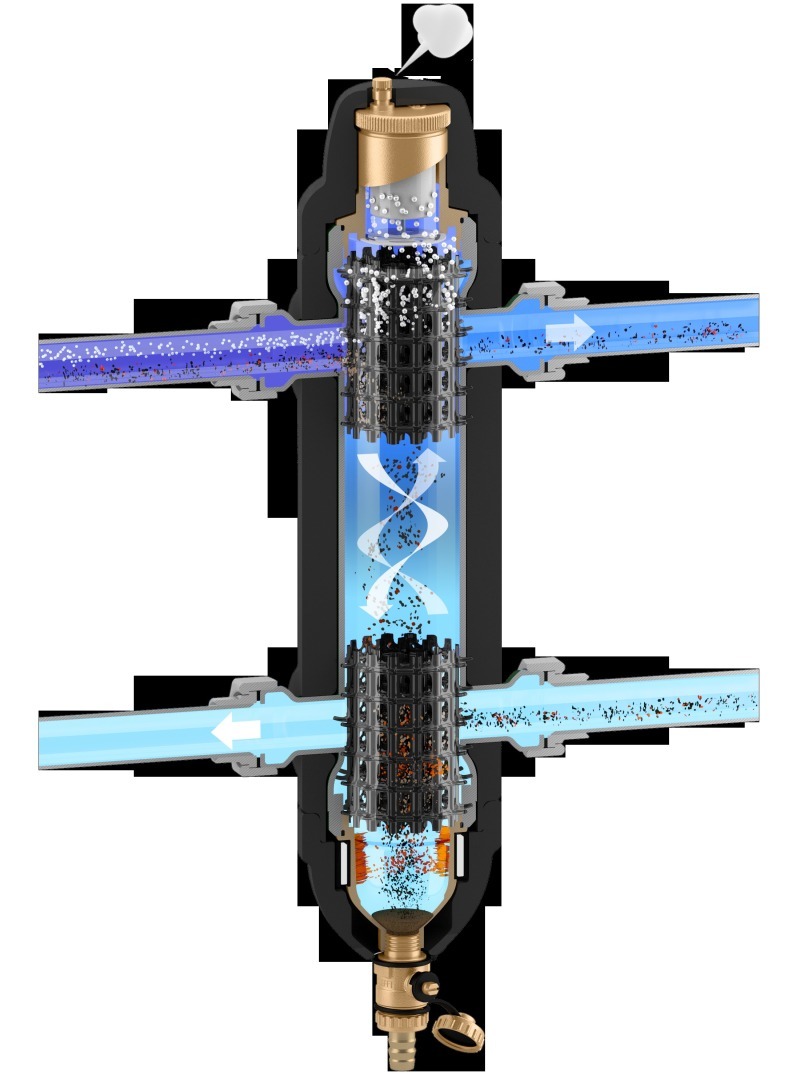

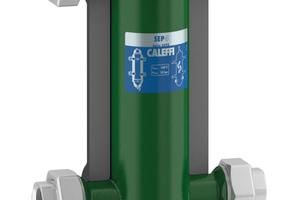

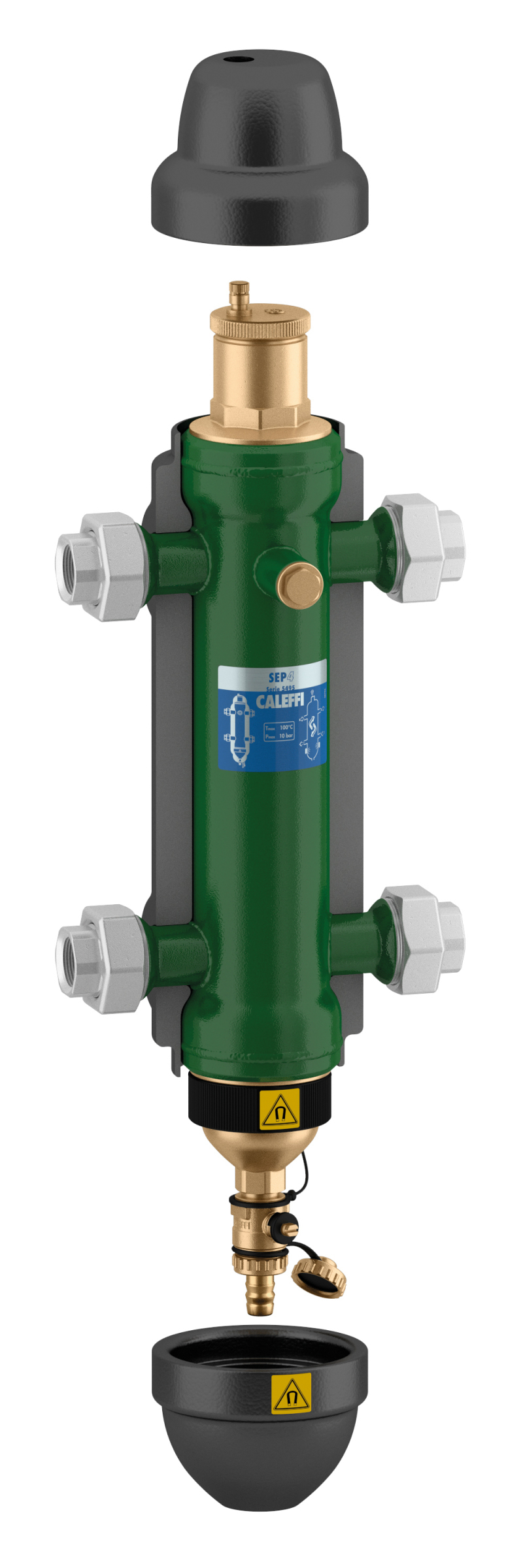

Die Multifunktionsweiche der Serie 5495 von Caleffi entkoppelt hydraulisch, reinigt (dies sogar in zwei Funktionen) und entlüftet Kreisläufe von Heizungs- und Klimaanlagen. Dafür vereint die Armatur, Kurzbezeichnung „SEP4“, in einem Gehäuse aus Stahl vier Komponenten. Die „SEP4“ fungiert als hydraulische Weiche für die hydraulische Entkopplung der angeschlossenen Kreise. Dabei beeinflussen unterschiedliche Durchflussmengen im Primär- und Sekundärkreis den gegenseitigen Betrieb nicht. Aufgrund des großen Querschnitts des Mikroblasenabscheiders wird die Strömungsgeschwindigkeit herabgesetzt. Ein Technopolymer-Netz im oberen Teil des Gehäuses erzeugt Wirbel­bewegungen, die die Freisetzung von Mikroblasen begünstigen. Die Blasen steigen nach oben und werden dort über ein au­to­ma­tisches Entlüftungsventil abgeschieden. Schmutzpartikel, insbesonde­re Schlamm, werden über mehrere, radial angeordnete Netzflächen des inneren Elements abgesondert. Ein Magnetclip erzeugt eine zweite Reinigungsstufe, die wirkungsvoll eisenhaltige Verunreinigungen aus dem Trägermedium separiert.

Caleffi Armaturen GmbH

63165 Mühlheim am Main, 06108 90910

, www.caleffi.de

SHK: Halle 3, Stand 240, IFH: Halle 6, Stand 117
