Pumpengruppe

Mit Fünf-Wege-Mischer

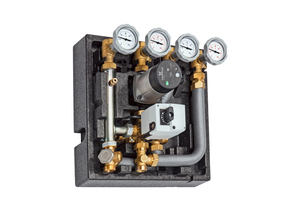

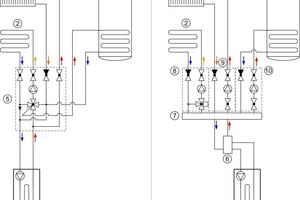

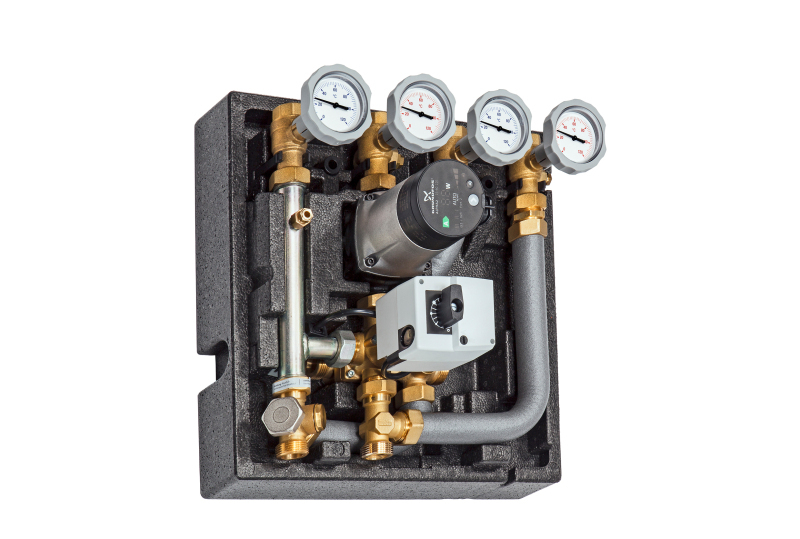

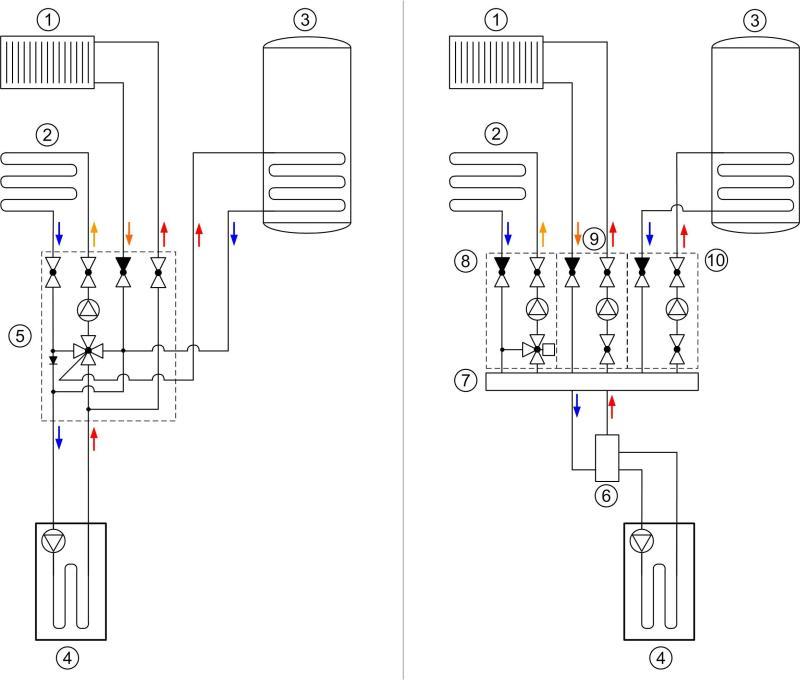

Eine speziell für Heizungsanla­gen mit Brennwertgerä­ten entwickelte Pum­pen­gruppe er­weitert das Sys­tem­technik­sor­ti­ment von Mei­bes. Die kom­pakte und montagefertige Hy­draulik­einheit „Condix“ besteht aus einem ungemischten und einem gemischten Heizkreis sowie einem Speicherladekreis. Der Haupteinsatzbereich sind An­lagen mit einer Kombination aus Heizkörpern und Flächen­heizung sowie zentraler Trink­was­sererwärmung. Das Kern­ele­ment der Pumpen­gruppe ist ein elektronisch geregeltes Fünf-Wege-Mischer­system, das für eine niedrige Rücklauftemperatur zum Brenn­wert­heizgerät sorgt. Dazu wird der Rücklauf des statischen Heizkreises dem Niedertemperatur-Heizkreis zugeführt.

Die Wärmeenergie aus dem Heizkreis mit höherer Sys­tem­temperatur wird dadurch doppelt ge­nutzt. Für die Brennwertnutzung bedeutet dies, dass die Taupunktunterschreitung am Abgaswärmetauscher auch im Teillastbetrieb und damit fast über das ganze Jahr gegeben ist. Zugleich erhöht sich die Um­laufzeit des Heizwassers.

Meibes System-TechnikGmbH,

04827 Gerichshain,

Tel.: 034292 7130,

E-Mail: ,

www.meibes.de
