Maschinelle Rauchabzugsanlagen

Die Bemessung der Entrauchungsanlagen erfolgt nach:

Maschinelle Rauchabzugsanlagen

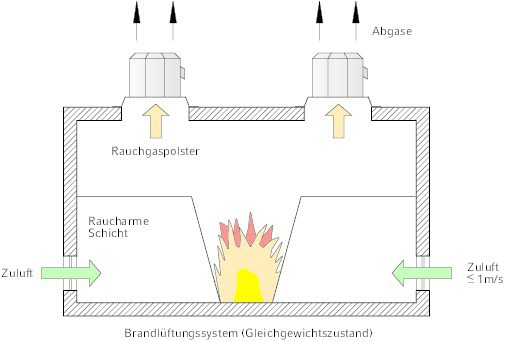

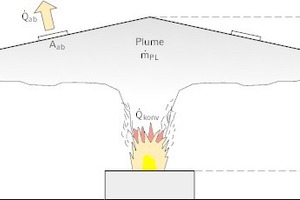

Ist durch die baulichen Gegebenheiten der Einsatz einer natürlichen Rauchabzugsanlage (NRA) nicht möglich (z. B. mehrgeschossige Gebäude oder innenliegende Bereiche), so kommt eine maschinelle Rauchabzugsanlage (MRA) mit Entrauchungsventilatoren zum Einsatz. Diese werden aber nicht nur aus baulichen Gründen an Stelle einer natürlichen Entrauchungsanlage vorgesehen – häufig spricht auch ein Investitionskostenvergleich für ein maschinelles Entrauchungssystem. Bei einer MRA erfolgt der Abtransport der Rauchgase mittels geeigneter Entrauchungsventilatoren nach DIN EN 12101-3. In Abhängigkeit der verbrennenden Materialien bildet sich im Brandfall in kürzester Zeit toxischer Rauch. Aufgrund des thermischen Auftriebs staut sich das Rauchgas unterhalb der Decke und bildet ein Polster, das sich im weiteren Verlauf des Rauchs horizontal unter der Decke ausbreitet. Eine maschinelle Entrauchung verfolgt das Schutzziel, im unteren Bereich eine raucharme Schicht zu schaffen. Diese ermöglicht die Selbstrettung der sich im Gebäude befindenden Personen sowie die Durchführung von Rettungs- und Brandbekämpfungsmaßnahmen durch die Feuerwehr. Über ausreichend dimensionierte Nachströmöffnungen (Nachströmgeschwindigkeit ≤ 1 m/s) wird aufgrund der Absaugung der heißen Rauchgase und des durch den Brand entstehenden Unterdrucks, im unteren Gebäudebereich ausreichend Frischluft eingebracht (Bild 1).

Bemessung von maschinellen Rauchabzugsanlagen

Die Bemessung von maschinellen Rauchabzugsanlagen ist in der DIN 18232 Teil 5 festgelegt. Andere Bemessungs- und Auslegungsvarianten sind möglich, sofern diese begründet sind. Es empfiehlt sich, bereits in der Planungsphase die Methodik der Bemessung einer maschinellen Rauchabzugsanlage mit den baurechtlich relevanten Stellen (Brandschutzsachverständige, Behörden, örtliche Feuerwehr, etc.) abzustimmen und zu koordinieren. Die nachfolgend aufgeführten Berechnungsschritte können daher nur als Vorschlag verstanden werden. Eine endgültige Festlegung ist in Konformität mit den geltenden Gesetzen und Normen in Übereinstimmung mit der zuständigen Behörde zu treffen.

Anwendung der DIN 18232-5

Eine Auslegung nach DIN 18232-5 kann erfolgen, wenn es sich bei dem zu entrauchenden Bereich um einen großflächigen Raum mit einer lichten Höhe von mindestens 3 m handelt und die Bemessungsgrundlagen der Norm erfüllt sind:

Zunächst ist zur Dimensionierung der MRA die Bemessungsgruppe zu ermitteln. Hierbei handelt es sich um eine rechnerische Brandfläche, welche von der Brandentwicklungsdauer und der Brandausbreitungsgeschwindigkeit abhängt (Tabelle 1).

Die anzusetzende Brandentwicklungsdauer ist abhängig von dem zeitlichen Eintreffen der Feuerwehr. Sie beschreibt die Zeit von der Brandentstehung bis zum Beginn der Brandbekämpfung. Üblicherweise ist eine Zeit von 10 Min. anzusetzen. Bei sehr günstigen Randbedingungen (Werkfeuerwehr) kann die Zeit auf 5 Min. reduziert werden. Bei ungünstigen oder gar außergewöhnlichen Umständen ist der Wert auf 15 bzw. 20 Min. zu erhöhen.

Die Brandausbreitungsgeschwindigkeit ist abhängig von der Brennbarkeit der Brandlast. Im Normalfall ist hier der mittlere Wert anzusetzen. Geringe Brandausbreitungsgeschwindigkeiten können bei brennbaren Stoffen in nicht brennbarer Verpackung angenommen werden. Große Brandausbreitungsgeschwindigkeiten sind anzusetzen, wenn Stoffe mit hoher Flammausbreitungsgeschwindigkeit vorhanden sind. Die ermittelte Bemessungsgruppe darf im Falle einer Sprinkleranlage um eine Stufe reduziert werden. Beträgt die Lagerguthöhe mehr als 1,50 m ist die ermittelte Bemessungsgruppe um eine Stufe zu erhöhen. Wurde Gruppe 5 bereits erreicht, so darf die Lagerguthöhe 1,50 m nicht überschreiten.

Volumenstrombestimmung

Der für den Rauchabschnitt (Standard ≤ 1.600 m², erweiterbar auf max. 2.600 m²) abzuführende Rauchgas-Volumenstrom ist nach Tabellen zu ermitteln. In Abhängigkeit der Höhe der raucharmen Schicht, Wärmefreisetzungsrate und Bemessungsgruppe ist der Entrauchungsvolumenstrom darin vorgegeben. Die Norm unterscheidet hierbei zwei Wärmefreisetzungsraten (siehe Tabelle 2):

Der Rauchgasvolumenstrom muss über temperaturbeständige Entrauchungsventilatoren abgeführt werden. Zum Einsatz können nachfolgende Typen verwendet werden:

Zuluftnachströmung/Zuluftnachströmöffnung

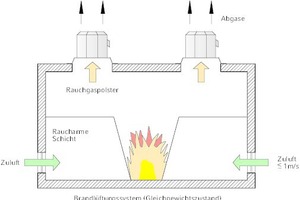

Eine funktionstüchtige Nachströmöffnung ist für den funktionierenden Betrieb einer maschinellen Rauchabzugsanlage unerlässlich. Die Zuluft muss bodennah innerhalb der raucharmen Schicht mit einer Strömungsgeschwindigkeit von max. 1 m/s einströmen. Bei der Planung ist darauf zu achten, dass die Oberkante der Nachströmöffnung mindestens 1,0 m unterhalb des Rauchgaspolsters liegt. Haben die Nachströmöffnungen eine maximale Breite von 1,25 m, kann der minimale Abstand auf 0,5 m reduziert werden. Kann die Forderung im Hinblick auf die maximale Nachströmgeschwindigkeit nicht erfüllt werden, können in Absprache mit dem zuständigen Sachverständigen folgende Kompensationen möglich sein:

Rauchabschnittsflächen

Die DIN 18232-5 setzt in ihrer Anwendung voraus, dass die zu entrauchenden Räume eine maximale Größe von 1.600 m² aufweisen. Größere Räume sind mittels Rauchschürzen in maximal 1.600 m² große Rauchabschnittsflächen zu unterteilen. Bei Erhöhung des Volumenstroms der Entrauchungsventilatoren kann die Rauchabschnittsfläche auf bis zu 2.600 m² erhöht werden. Hierzu sind die Werte (Tabelle 2) ab einer Größe von 1.600 m² für jede angefangenen 100 m² um 10 % zu erhöhen.

Mittlere Rauchschichttemperatur und Temperaturklassen

In Tabelle 3 kann, unter Berücksichtigung der gleichen Parameter wie bei der Vorgehensweise zur Volumenstromermittlung (Tabelle 2), die mittlere Rauchschichttemperatur in Grad Celsius abgelesen werden. Dieser Wert ist unter anderem für die Ermittlung der Anzahl der Absaugstellen sowie für das eventuelle Volumenstromkorrekturverfahren notwendig.

Tabelle 4 gibt die Temperaturkategorie der Entrauchungsventilatoren nach DIN EN 12101-3 wieder. Hier gelten die gleichen Projektierungsparameter wie in der Tabelle 2 und 3. Diese Temperaturanforderungen gelten auch für alle notwendigen Zubehörteile der Entrauchungsventilatoren wie:

Volumenstromkorrekturverfahren

In der alltäglichen Praxis bei Entrauchungsprojekten stellen die großen Entrauchungsvolumenströme alle Projektparteien vor große Herausforderungen. Das in der Norm angegebene Korrekturverfahren für die Reduzierung der Entrauchungsvolumenströme nach Tabelle 2 kann hierbei die oft notwendige Abhilfe schaffen.Hierbei finden die tatsächlich auftretenden Wärmeverluste der Rauchschicht ihre Berücksichtigung.

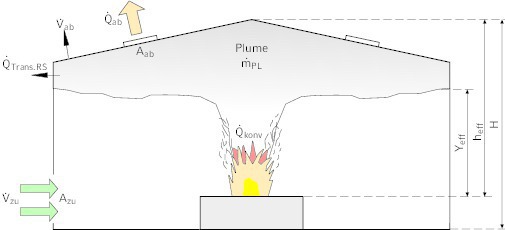

Im Entrauchungsfall kommt es aufgrund der hohen Temperaturdifferenz zwischen Rauchgasschicht und der Umgebung zu einer hohen Wärmetransmission. Dieser Verlustwärmestrom hat eine Abkühlung des Rauchgaspolsters zur Folge. Aus der Abkühlung der Rauchgasschicht resultiert eine nicht zu vernachlässigende Reduktion des Rauchgasvolumens. Diese Reduzierung hat verminderte Anforderungen an den abzuleitenden Rauchgasvolumenstrom und die Temperaturanforderungen der Entrauchungsprodukte zur Folge.

Der unter Berücksichtigung der Wärmeverluste reduzierte Volumenstrom errechnet sich nach den in der PDF-Datei angegebenen Formeln.

Anzahl der Absaugstellen

Als Absaugstellen sind im Sinne der Norm alle Absaugstellen in einer Entrauchungsleitung und direkt wirkende Entrauchungsventilatoren (z. B. Dach- und Wandventilatoren mit direkter Ansaugung) zu verstehen. Die Anzahl der notwendigen Absaugstellen kann Tabelle 5 entnommen werden. Hier kann, unter Berücksichtigung der Dicke der Rauchschicht an der Absaugstelle und der mittleren Rauchschichttemperatur der maximal zulässige Rauchgasvolumenstrom abgelesen werden. Die Dicke der Rauchschicht an der Absaugstelle ergibt sich gemäß Bild 2, die mittlere Rauchschichttemperatur ist Tabelle 3 zu entnehmen.

Zwischen den Entrauchungsöffnungen sind Mindestabstände einzuhalten. Die vorgegebenen Abstände beziehen sich auf den Abstand der jeweiligen Außenkanten. Der Mindestabstand (m) errechnet sich nach den in der PDF-Datei angegebenen Formeln.

Einbau von Entrauchungsventilatoren

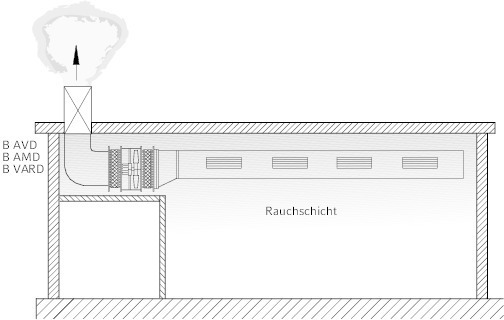

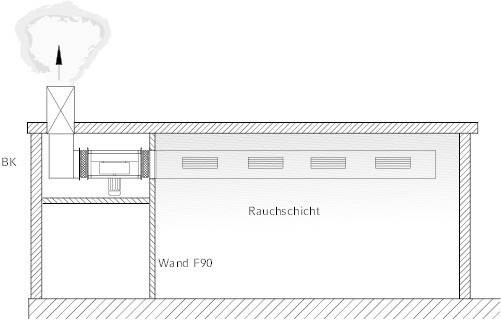

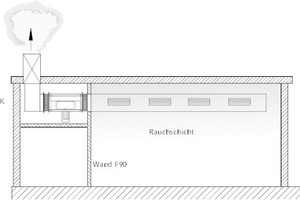

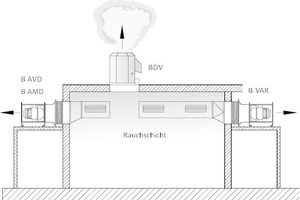

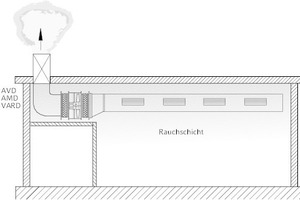

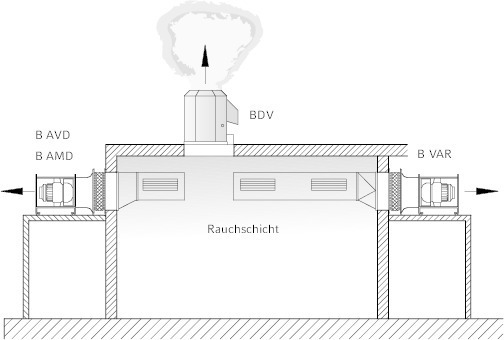

Der Einbau wird im VDMA Einheitsblatt 24177 beschrieben. Es stehen drei unterschiedliche Aufstellarten zur Verfügung:

Entrauchungsventilatoren müssen grundsätzlich zur Kompensation der Wärmeausdehnung über temperaturbeständige und elastische Stutzen (mit Eignungsnachweis) an das Leitungsnetz angeschlossen werden. Dachventilatoren, welche auf Dachsockeln montiert werden, und Wandventilatoren ohne Kanalanschluss sind hiervon ausgenommen:

Lüftung mit Entrauchungsventilatoren

Entrauchungsventilatoren mit Doppelfunktion können neben der Entrauchung im Brandfall auch zur Lüftung des Gebäudes verwendet werden. Der Lüftungsbetrieb kann regelbar ausgeführt werden. Die Regelung erfolgt beispielsweise durch:

Im Entrauchungsfall muss Folgendes gewährleistet sein:

Wartung

Zur permanenten Sicherstellung der Funktionsfähigkeit im Brandfall, sind Rauchabzugsanlagen und deren Komponenten in regelmäßigen Abständen Funktionsprüfungen und Wartungen zu unterziehen. Für die fristgerechte Durchführung von Funktionskontrollen sowie Prüfungen und Wartungen ist der Betreiber der Anlage verantwortlich. Die Wartungsarbeiten sind dabei durch Fachfirmen mit entsprechend qualifiziertem Personal durchzuführen.

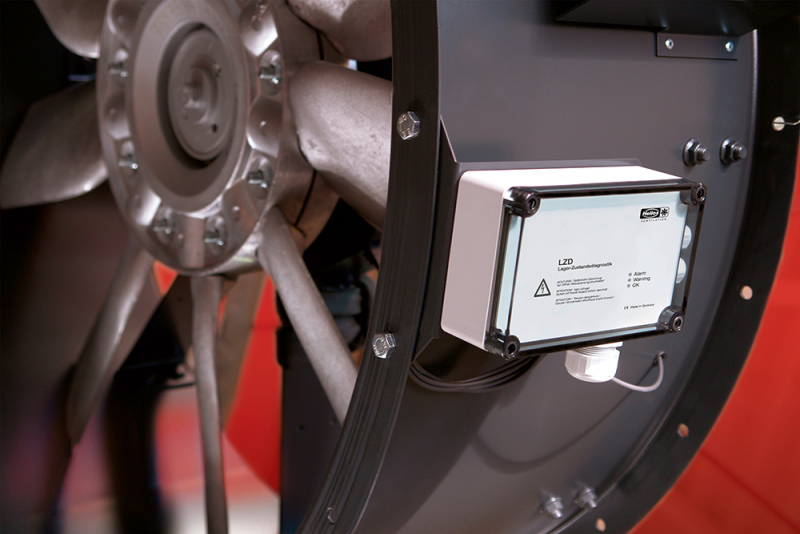

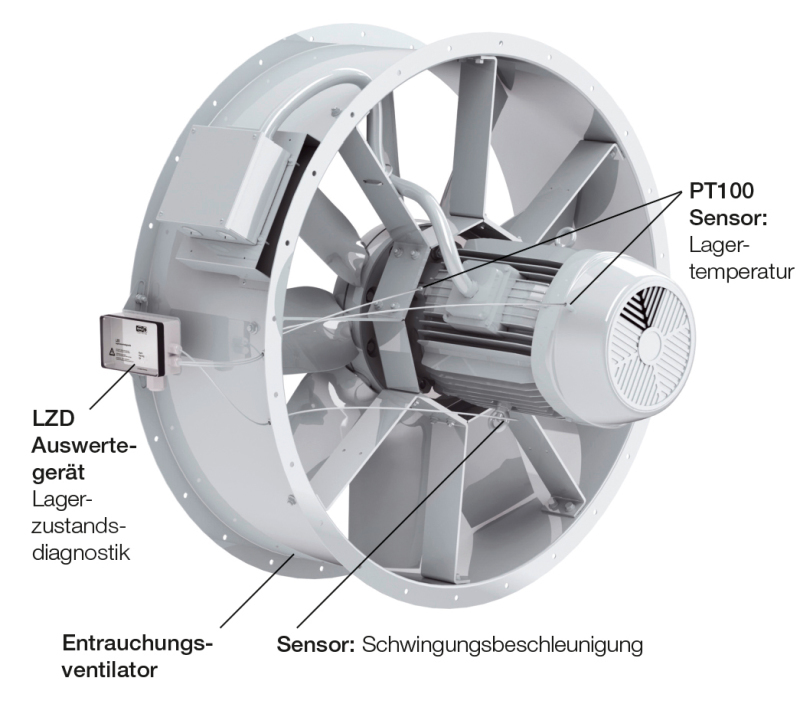

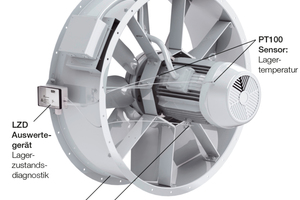

In Abhängigkeit von Verschleiß, Produktlebensdauer oder Betriebsstunden sind beispielsweise die Lager im Antriebsmotor eines Entrauchungsventilators nachzufetten oder komplett auszuwechseln. Hierbei können Systeme zur Zustandsdiagnostik der Motorlager (Bilder 6 und 7) einen wichtigen Beitrag leisten, um Lagerschäden frühzeitig zu erkennen. Zusätzlich lassen sich mit Systemen zu Lagerüberwachung die Betriebssicherheit der maschinellen Rauchabzugsanlage deutlich erhöhen, sowie die Wartungskosten, durch einen Austausch der Motorlager der lediglich in Abhängigkeit der tatsächlichen Lagerzustände erfolgt, deutlich reduzieren.
