Luftverteilung im Passivhaus-Quartier

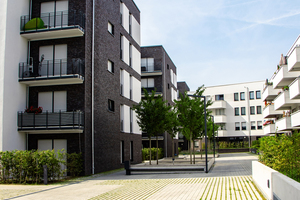

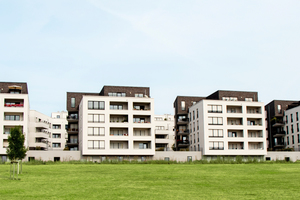

D as Bauprojekt befindet sich im derzeit entstehenden Stadtbezirk Riedberg in Frankfurt am Main und beweist einmal mehr, dass eine hohe Energieeffizienz und moderne Architektur keine Gegensätze darstellen müssen. Der Lüftungshersteller Helios Ventilatoren löste im Rahmen des Projekts mit der neuen „KWL MultiZoneBox“ die Aufgabe, die vielen unterschiedlichen Nutzungseinheiten effizient und komfortabel zu lüften. Sie sorgt für die Regulierung der Luftmengen und dient gleichzeitig als Schalldämpfer und Verteilerkasten für die Zu- und Abluft. Insgesamt 128 Wohnungen wurden mit der „KWL MultiZoneBox“ ausgestattet – der Planungs- und Installationsaufwand konnte so auf ein Minimum reduziert werden.

Gebäudezentrale Lüftung individuell und flexibel

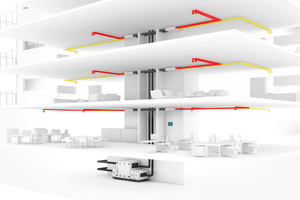

Das herkömmliche System für die Luftverteilung in Mehrgeschossbauten ist seit Jahrzehnten bewährt: Pro Nutzungseinheit werden eine Volumenstromregelung, Schalldämmung und Luftverteilung benötigt – und das jeweils für Zu- und Abluft. In den sechs Gebäudekomplexen am Riedberg wurde jedoch auf eine neue Technik gesetzt: Die „KWL MultiZoneBox“ von Helios beinhaltet all diese Funktionen in nur einem Gehäuse. Das reduziert – abhängig von Projekt und Größe – den Planungs- und Instal­la­tions­auf­wand spürbar. In Kombination mit einem gebäude­zentralen Lüftungsgerät mit Wärmerückgewinnung sorgt sie geräuschlos für eine bedarfsgerechte Be- und Entlüftung in jeder Wohn- oder Gewerbeeinheit. Ob die Lüftungsanlage dabei im Keller, auf dem Dach oder im Innen- bzw. Außenbereich installiert ist, spielt dabei keine Rolle. Neben der hohen Energieeffizienz stand bei dem Projekt auch der Komfort der Bewohner im Fokus: Jede Partei weist ein anderes Nutzerverhalten auf und hat individuelle Bedürfnisse. Aus diesem Grund hat jede Wohnung ein eigenes Bedienelement, mit dem die gewünschten Luftmengen eingestellt werden können. Eine optional erhältliche Steuerung mit Touch-Display ermöglicht weitere Einstellungen, wie beispielsweise individuelle Wochenprogramme. Zusätzlicher Komfort wird durch die fortschrittliche Fan-Optimizer-Technologie geboten. Die Leis­tung des zentralen Lüftungsgerätes wird permanent, mit den sich verändernden Gegebenheiten an jeder Box, angepasst. Es wird exakt die Menge an Luft bereitgestellt, die auch tatsächlich benötigt wird. Dies senkt zusätzlich den Energieverbrauch ohne jegliche Komforteinschränkung.

Funktionsweise des Systems

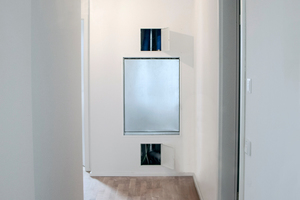

Aufgrund der niedrigen Bauhöhe von 200 bzw. 250 mm ermöglicht die „KWL MultiZoneBox“ nicht nur eine horizontale In­stal­la­tion in der abgehängten Decke, sondern wahlweise auch vertikal in der Vorwand. Es werden in den Wohnungen keine Außenwandöffnungen für Außen- und Fortluft benötigt. Das reduziert zum einen den Aufwand bei der Installation der Lüftungsanlage und zum anderen kann auf eine aufwendige Durchdringung der gedämmten Außenwand verzichtet werden.

Über die Zentralleitungen wird jede einzelne Box mit ausreichend frischer Luft versorgt und die verbrauchte Luft abgeführt. Der Einsatzbereich der „KWL MultiZoneBox“ ist von 40 bis 220 m³/h definiert. Die Steuerung erfolgt über ein dezentes ECO-Bedienteil oder hochwertiges Touch-Panel. Durch die integrierte Steuerungs- und Konfigurationssoftware kann die Inbetriebnahme in nur wenigen Minuten erfolgen. Sie kann vorab auf Basis der Planung erstellt und im Anschluss vor Ort per USB auf die „KWL MultiZoneBox“ übertragen werden. Die Einbindung in die Gebäudeleittechnik ist problemlos möglich. Optional mit einem Feuchte- oder Mischgassensor ausgerüstet, sorgt das System nutzerunabhängig für eine optimale Raumluftqualität, deckt weitere Komfortansprüche optimal ab und macht die „KWL MultiZoneBox“ zu einer idealen Lösung für Mehrgeschossbauten. Neben dem Einsatz in Wohneinheiten ist sie auch für den Einsatz in Ladengeschäften, Büros, Besprechungsräumen oder Arztpraxen bestens geeignet.

Wartung einfach gemacht

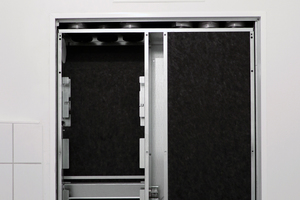

Bei der Konstruktion wurde komplett auf Verbrauchs- und Verschleißteile verzichtet. In den Nutzungseinheiten befinden sich keine Komponenten, die für mögliche Wartungsarbeiten relevant wären. Die ABG kann somit völlig unabhängig von den Nutzern die Wartung der Anlage planen und durchführen. Die integrierte Revisions­öffnung sorgt dennoch für Zugänglichkeit des Systems, falls dies gewünscht ist.
