Lüftungskanäle im Mehrzweckgebäude

Sanierung der Schwarzachhalle

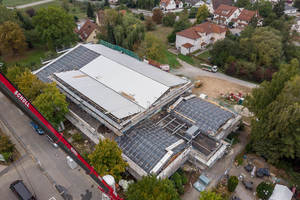

Die Schwarzachhalle beherbergt neben der großen Halle, die für Sport- und sonstige Veranstaltungen genutzt wird, eine Kegelbahn im Untergeschoss sowie diverse Versammlungs- und Sozialräume. Fotos: Saint-Gobain Isover G+H AG
Die Schwarzachhalle beherbergt neben der großen Halle, die für Sport- und sonstige Veranstaltungen genutzt wird, eine Kegelbahn im Untergeschoss sowie diverse Versammlungs- und Sozialräume.
Fotos: Saint-Gobain Isover G+H AG

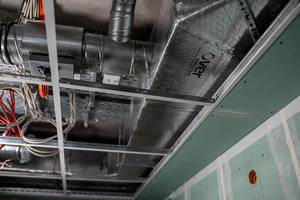

In die bestehende, räumlich begrenzende Rohbaukonstruktion mussten viel neue Technik und ein dichtes Leitungsnetz eingebracht werden. Entsprechend ging es bei Planung und Umsetzung um jeden Zentimeter. Von diesem Platzproblem betroffen war auch die neue Lüftungsanlage: Insgesamt sechs Lüftungsgeräte sowie einige 100 Meter Lüftungskanäle mussten im Halleninneren untergebracht werden. Foto: Saint-Gobain Isover G+H AG
In die bestehende, räumlich begrenzende Rohbaukonstruktion mussten viel neue Technik und ein dichtes Leitungsnetz eingebracht werden. Entsprechend ging es bei Planung und Umsetzung um jeden Zentimeter. Von diesem Platzproblem betroffen war auch die neue Lüftungsanlage: Insgesamt sechs Lüftungsgeräte sowie einige 100 Meter Lüftungskanäle mussten im Halleninneren untergebracht werden.
Foto: Saint-Gobain Isover G+H AG

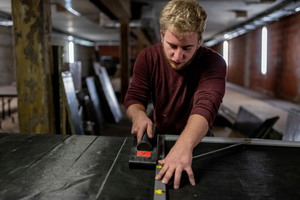

Mit den „Climaver“-Schneidwerkzeugen sowie einem Anschlagwinkel entstehen ... Foto: Saint-Gobain Isover G+H AG
Mit den „Climaver“-Schneidwerkzeugen sowie einem Anschlagwinkel entstehen ...
Foto: Saint-Gobain Isover G+H AG

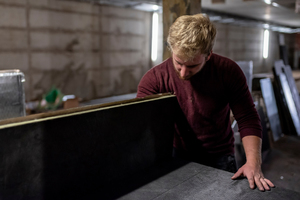

... in wenigen Schritten leistungsstarke und platzsparende Kanäle. Foto: Saint-Gobain Isover G+H AG
... in wenigen Schritten leistungsstarke und platzsparende Kanäle.
Foto: Saint-Gobain Isover G+H AG

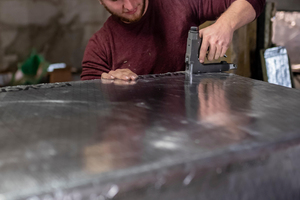

Die Überlappungsstreifen der Alukaschierung werden angetackert und ... Foto: Saint-Gobain Isover G+H AG
Die Überlappungsstreifen der Alukaschierung werden angetackert und ...
Foto: Saint-Gobain Isover G+H AG

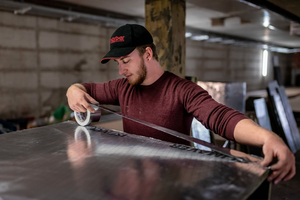

... die Plattenstöße mit dem „Climaver“-Klebeband luftdicht verklebt. Fotos: Saint-Gobain Isover G+H AG
... die Plattenstöße mit dem „Climaver“-Klebeband luftdicht verklebt.
Fotos: Saint-Gobain Isover G+H AG

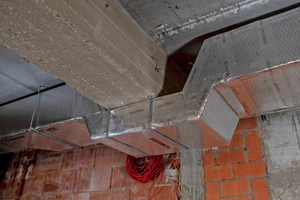

Es können sowohl lineare, gerade Kanalsegmente als auch der Bau komplexer Formteile sicher umgesetzt werden. Foto: Saint-Gobain Isover G+H AG
Es können sowohl lineare, gerade Kanalsegmente als auch der Bau komplexer Formteile sicher umgesetzt werden.
Foto: Saint-Gobain Isover G+H AG

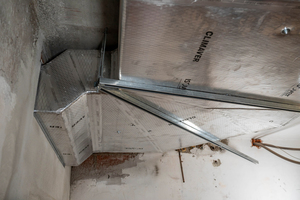

Die Lüftungskanäle lassen sich direkt an die Bausubstanz anschließen, so dass sie auch in engen Räumen Platz finden. Foto: Saint-Gobain Isover G+H AG
Die Lüftungskanäle lassen sich direkt an die Bausubstanz anschließen, so dass sie auch in engen Räumen Platz finden.
Foto: Saint-Gobain Isover G+H AG

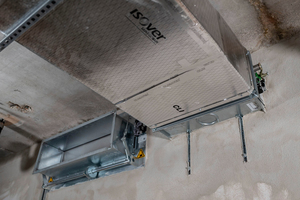

Die „Climaver“-Platten sind nicht brennbar (Euroklasse A2-s1, d0) und erfüllen die Anforderungen gemäß M-LüAR. Foto: Saint-Gobain Isover G+H AG
Die „Climaver“-Platten sind nicht brennbar (Euroklasse A2-s1, d0) und erfüllen die Anforderungen gemäß M-LüAR.
Foto: Saint-Gobain Isover G+H AG

Die Schwarzachhalle nimmt seit ihrer Errichtung im Jahr 1977 einen wichtigen Stellenwert im gesellschaftlichen Leben der Gemeinde Schwarzach ein. Sportliche und kulturelle Veranstaltungen finden hier genauso Raum wie ein etablierter Gastronomiebetrieb. Nach 40 Jahren reger Nutzung durch die örtlichen Vereine war die Mehrzweckhalle jedoch spürbar „in die Jahre“ gekommen. Im Rahmen einer umfassenden Sanierung wurde ein innovatives System zur Erstellung von Lüftungskanälen, die wenig Raum beanspruchen, aber einen optimalen Luftaustausch ermöglichen, eingebaut.

Die Schwarzachhalle der baden-württembergischen Gemeinde Schwarzach im Odenwald hat eine Grundfläche von 18 m x 36 m und beherbergt neben der großen Halle, die für Sport- und sonstige Veranstaltungen genutzt wird, eine Kegelbahn im Untergeschoss sowie diverse Versammlungs- und Sozialräume. In die Modernisierung der Halle investierten die Gemeinde und das Land Baden-Württemberg rund 6 Mio. €.

„Die Sanierung der 40 Jahre alten Bausubstanz sollte wirklich von Grund auf erfolgen“, erklärt Architekt Martin Huber, Architekturbüro Huber Architekten PartGmbB. „Die Halle wurde dafür nahezu auf die...
