Verbindung von Verteiler und Heizfläche

Fußbodenheizung nach EnEV

Für die ideale Verbindung zwischen Verteiler und Heizfläche hat Kermi das Verbindungssystem „x-net connect“ im Portfolio. Dieses leitet die Heizwärme vor dem Fußbodenheizungsverteiler gezielt unter dem Estrich durch. Haustechnikplanern steht damit eine Lösung zur Verfügung, mit der sich die nach EnEV vorgeschriebene Einzelraumregelung im Wohnungsflur realisieren lässt.

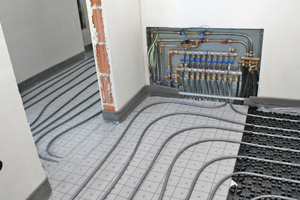

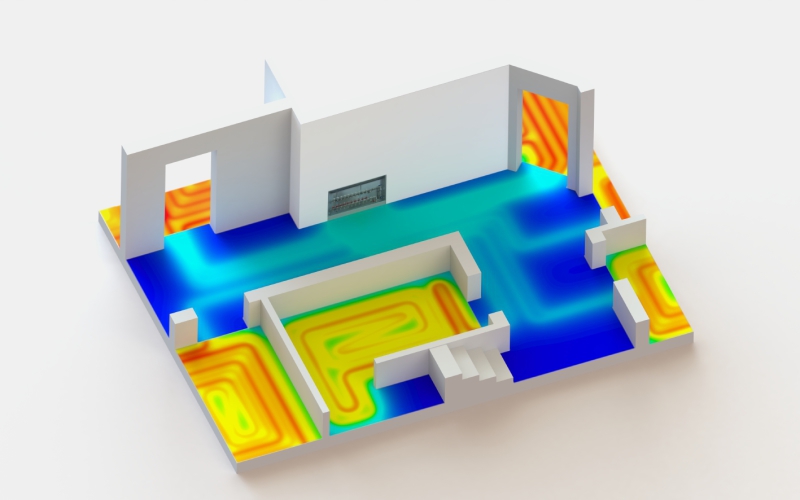

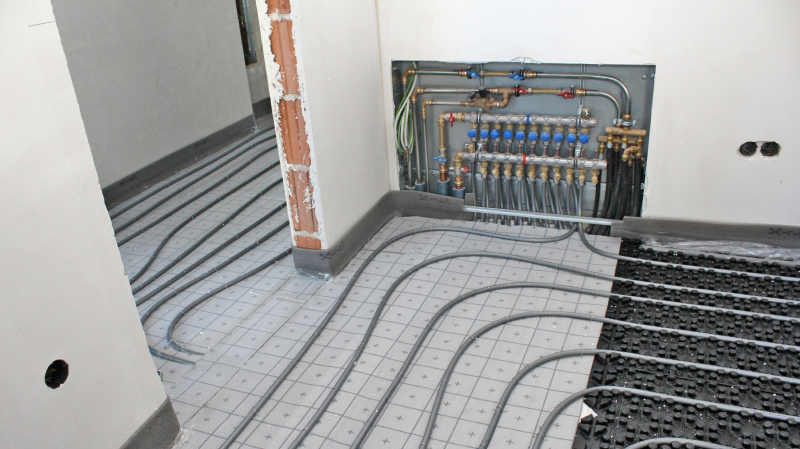

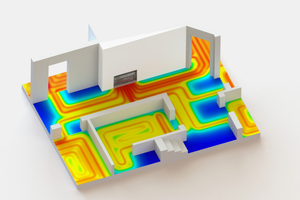

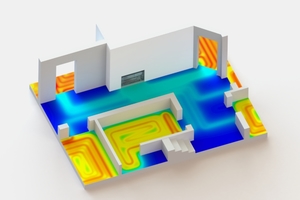

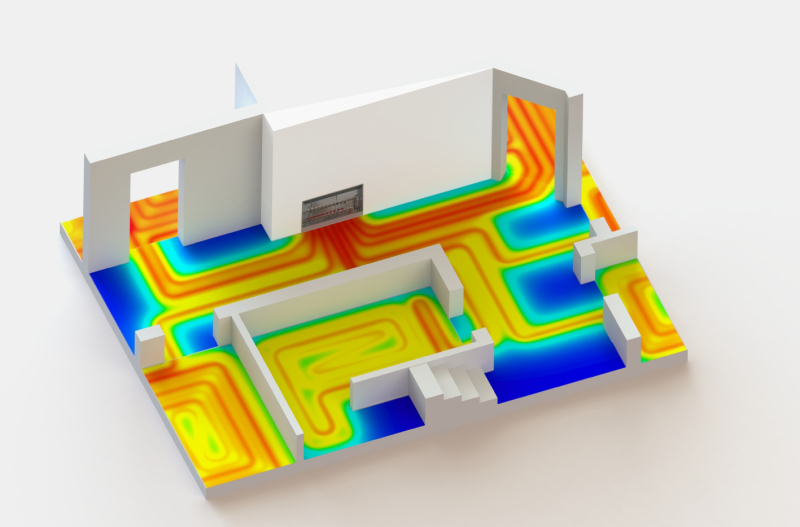

Mit „x-net connect“ werden die durchlaufenden Zuleitungen daher nicht wie bisher üblich in den Estrich eingebettet. Das Verbindungssystem führt sie ab dem Verteiler zunächst in eine Dämmebene unter dem Estrich und lässt sie erst nach dem mit „x-net connect“ belegten Bereich in die Estrichebene eintauchen. Damit leitet das Ver­bindungs­sys­tem die Heizwärme gezielt unter dem Estrich hindurch, so dass die durchlaufenden Zuleitungen in diesen Bereichen deutlich weniger Wärme abgeben.

Der Estrich ist im sonst von den durchlaufenden Zuleitungen belegten Bereich frei, und es entsteht in der Ebene oberhalb dieser Zuleitungen Raum für einen separat regelbaren Heizkreis.

Das Verbindungssystem besteht aus der unten angeordneten, zweiseitig kaschierten EPS-Systemplatte „x-net connect base“ und der oberen Systemplatte „x-net connect cover“. In die 30 mm dicke EPS-Dämmplatte werden die Rohrkanäle flexibel eingeschnitten. Das 6 mm dicke „x-net connect cover“ ist mit einer selbstklebenden Rückseite und einer Klett-Oberseite zur optionalen Rohrbefestigung ausgestattet. Beide Systemplatten zusammen haben die gleiche trittschallmindernde Wirkung wie eine Dämmplatte des Typs „EPS DES sg“, wenn diese in konventioneller Weise unter dem Estrich verbaut ist. Die Trittschallverbesserung des „connect“-Systems ist auch bei enger Anordnung der durchlaufenden Zuleitungen vollumfänglich gegeben.

Kermi GmbH

94447 Plattling

+49 9931 501800

www.kermi.de
