Erlebnis-Shopping mit anspruchsvoller Klimatechnik
Seit der Eröffnung des Minto zieht das neue Einkaufszentrum Besucher bis weit aus dem Gladbacher Umland magisch an. Auf 42.000 m² Verkaufsfläche bieten 104 Geschäfte auf vier Ebenen ein reichhaltiges Sortiment. Doch nicht das pure Warenangebot macht das Center so attraktiv, im Minto wird Einkaufen zum Erlebnis. Ziel des Konzepts ist, dass sich die Kunden wohlfühlen und gerne Ihre Freizeit im Einkaufszentrum verbringen. Dafür sorgt zum einen ein vielfältiger Angebotsmix aus Geschäften, Gastronomie, Events und Services, zum anderen eine aufwendige Innenarchitektur mit fünf Themen-Fassaden und eine optimale Belüftung mit Kühlung.
Technische Daten

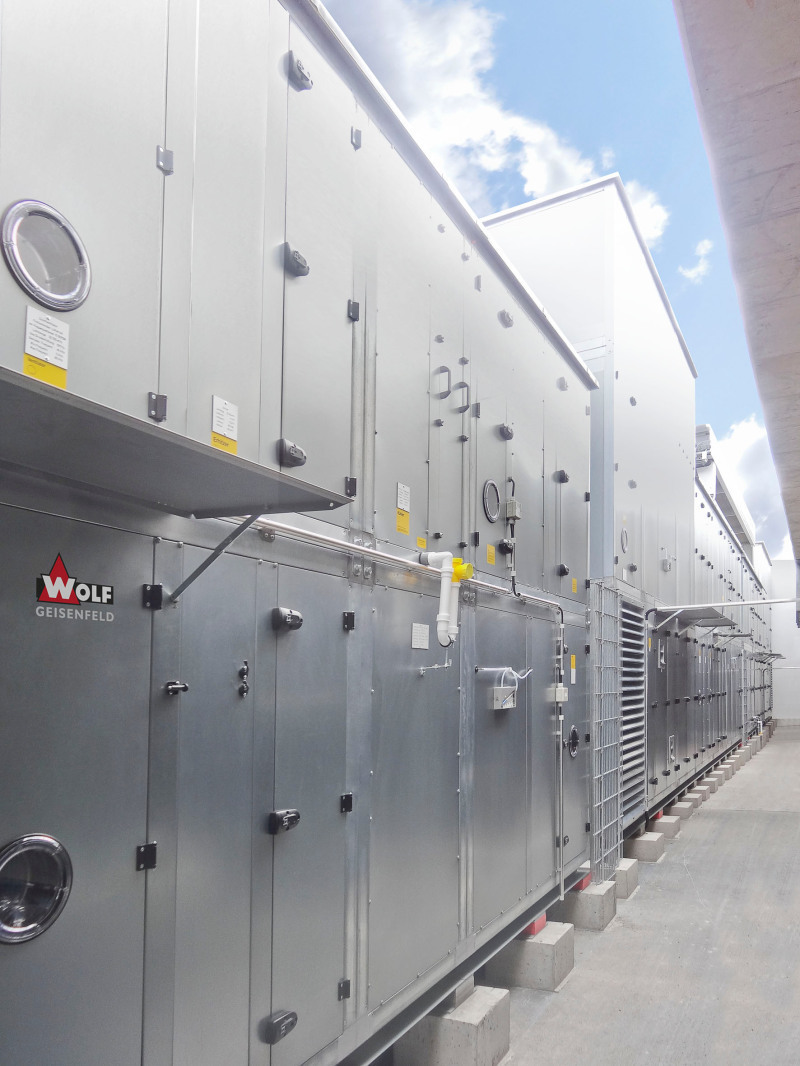

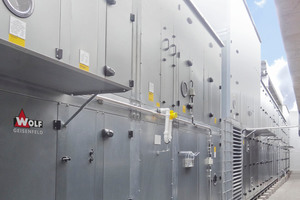

Diese hohen Ansprüche setzen sich in der Lüftungstechnik des Gebäudes fort. Das Gesamtkonzept wurde ausgeführt zur Zertifizierung nach DNGB-Standard in Gold und beeindruckt allein mit seinen Leistungsdaten: Insgesamt 18 wetterfeste Lüftungsgeräte der Marke „Wolf Geisenfeld“ fördern im Auslegungsbetrieb ca. 1,03 Mio. m³ Luft pro Stunde (2000 m³/h bis 80.000 m³/h). Die Installation wurde durch die Firma Roko Klimatechnik aus Menden durchgeführt. Die hochwertigen WRG-Systeme (Rotationswärmetauscher bzw. Hochleistungskreislaufverbundsysteme) gewinnen 3,65 MW Heizenergie im Winter (15 kW bis 549 kW) und 1,3 MW Kühlleistung im Sommer zurück. Die Adiabate Befeuchtung der Abluft liefert ca. 800 kW Kälteleistung und reduziert somit die erforderliche mechanische Kälteerzeugung wesentlich. Dadurch ergeben sich erheblich geringere Investitions-, Betriebs-, Wartungs- und Bereitstellungskosten, die den ROI (Return on Investment) zusätzliche positiv beeinflussen.

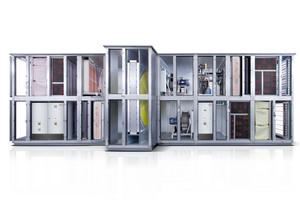

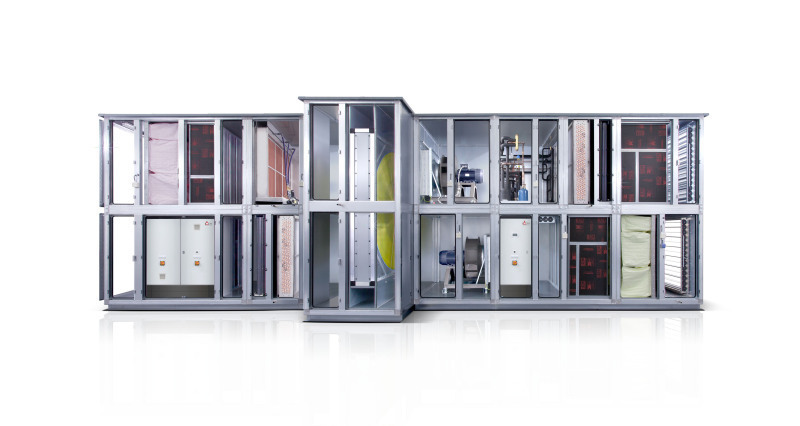

Die gelieferten Systemeinheiten mit Kältetechnik und Wärmepumpenfunktion (Heizleistungen von 45 bis 203 kW, Kühlleistung von 65 bis 251 kW), Adiabater Kühlung, hocheffizienten WRG-Einheiten und bedarfsoptimierter Regelung wurden in den Lüftungsgeräten vollständig integriert. Die Lieferungen der Kompletteinheiten verringern den logistischen Aufwand auf dieser Großbaustelle auf ein Minimum. Die mit dem Anlagenbauer abgestimmte Logistik und die direkte Kommunikation mit nur einem Gesamtverantwortlichem reduzierte die Schnittstellenproblematik, verkürzte die Montagezeiten erheblich und trug maßgeblich zum guten Gelingen und termingerechten Ablauf des Gesamtprojekts bei.
Technische Qualität

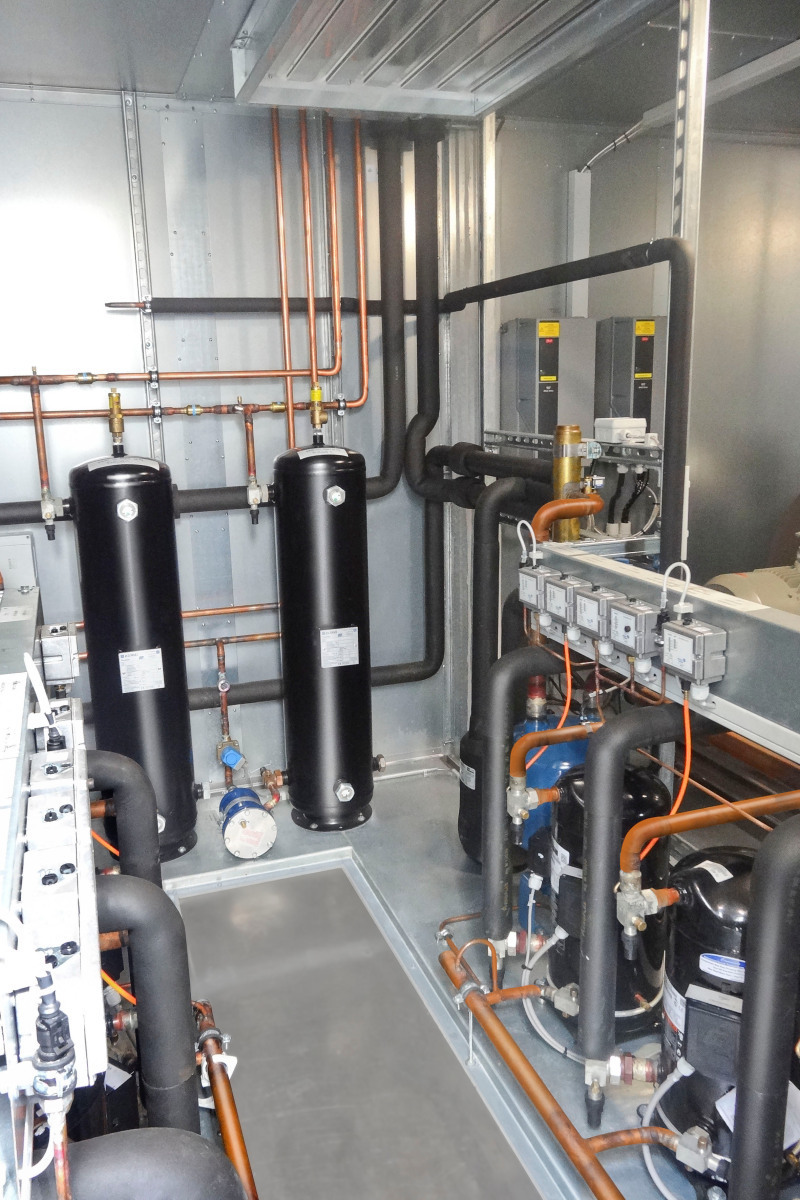

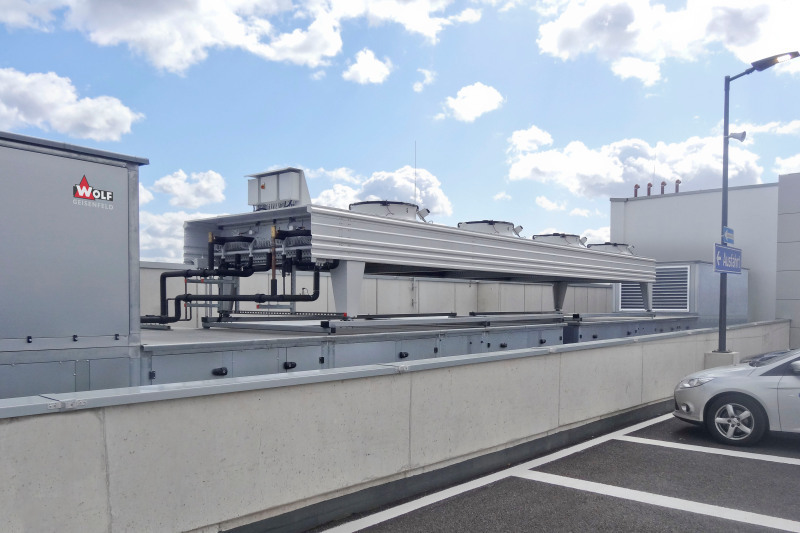

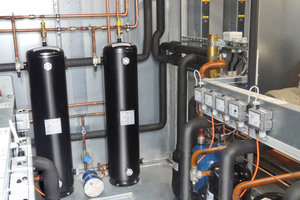

Durch die verbaute Technik konnte bei einem Großteil der Anlagen auf den Einsatz von Pumpenwarm- bzw. -kaltwasser mit aufwendiger Hydraulik und weitläufigem Versorgungsnetz, Wärme- und Kälteerzeugung und Frostsicherungsmaßnahmen verzichtet werden. Hochwertige und für den Einsatzbereich optimierte technische Systeme sichern dauerhaft niedrige Lebenszykluskosten bei maximaler Betriebssicherheit. Die Lüftungsgeräte werden teilweise zur Entrauchung oder zur kontrollierten Nachströmung im Entrauchungsbetrieb genutzt, das Brandschutzkonzept übertrifft die Anforderungen der Landesbauordnung. Die verbauten Wärmepumpen verfügen über bis zu acht Scroll-Verdichter zur stufenlosen Leistungsregelung von 5 bis 100 % und über einen Anfahrbetrieb, eine Verdichterrotation für annähernd gleiche Betriebsstunden, sowie über eine spezielle Abtauschaltung bei voller Luftleistung. Die Verflüssiger der Kälteeinheiten wurden integriert, teilweise befinden sich noch zusätzlich externe Kondensatoren auf den Geräten. Auch die Hydraulikeinheit der Hochleistungskreislaufverbundsysteme wurde im Gerät verbaut, deren Regelung entstammt ebenfalls aus der Feder der Geisenfelder. Das 2-kreisige, verzahnte Kreislaufverbundsystem arbeitet mit einem gemeinsamen Zuluftgerät (Restaurant/ Küche) und zwei getrennten Abluftgeräten mit unterschiedlichen Nutzungs- und Betriebsbedingungen. In jedem Lüftungsgerät integriert, befindet sich eine vom Luftstrom getrennte und somit unabhängig von außen zugängliche Leerkammer für die MSR-Schaltschränke. Die fetthaltige Abluft der Gastronomie wird über Ventilatoren mit Motorfremdbelüftung befördert. Hohe schalltechnische Anforderungen führten zu besonders leisen Geräteausführungen und verringerten externe Maßnahmen zum Lärmschutz. Ein intelligentes Steuerungssystem sichert einen bedarfsgerechten und optimierten Betrieb der Gesamtanlagen. Die Einbindung der natürlichen Be- und Entlüftung und die Nutzung der freien Kühlung reduzieren die mechanisch zu erzeugende Kühlleistung.
Das zukunftsweisende Konzept des Einkaufszentrums spiegelt sich in der Lüftungstechnik wieder. Der Einsatz hochwertiger und aktueller Technik mit hohen Wirkungsgraden ermöglicht einen Betrieb mit geringem Ressourceneinsatz. Wohlfühlen im Shoppingcenter – Nachhaltigkeit in der Gebäudelüftung.
