Entwässerungsnetze in 3D

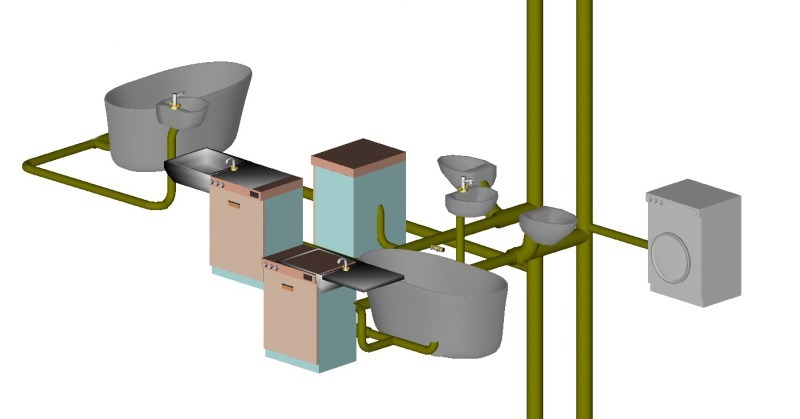

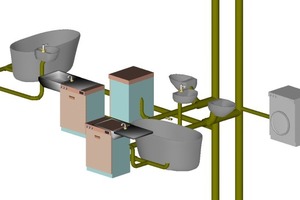

Die Planung und Berechnung von Entwässerungsnetzen müssen in Abhängigkeit vom Gebäude und von anderen haustechnischen Gewerken entstehen. Mit dem PreCAD-System „mh-3rd Generation“ der mh-software können die zur Lastermittlung erfassten 3D-Gebäudemodelle aus „mh-RaumGEO“ mitsamt Trink-, Heizungs- und Luftkanal-/Rohrnetzen zur Koordinationsplanung genutzt werden. Aus dem erfassten Gebäude heraus können zusätzlich die für die Entwässerung relevanten Dachflächen ermittelt werden. Die gezeichneten Schmutzwasser- und Entwässerungsobjekte werden dann an gezeichnete Sammelleitungen angeschlossen. Im nächsten Schritt folgen während der Berechnung des Entwässerungsnetzes die Dimensionierung sowie die Darstellung im 3D-Volumenmodell.
Neben der Planung von Abwassernetzen ist mit dem Modul „mh-SanCALC“ auch die Berechnung von Trinkwassernetzen möglich. Da die Planung im Gesamtmodell durchgeführt wird, gibt es keine stockwerkweise Trennung Effiziente, leicht zu bedienende Zeichenfunktionen ermöglichen den Einsatz in unterschiedlichen Leistungsphasen. Die dreidimensionalen, kollisionsgeprüften und nach DIN 1986-100 bzw. DIN EN 12056 fertig dimensionierten Gewerke können dann bei Bedarf an ein beliebiges CAD-System zur direkten Ausgabe oder zur Weiterverarbeitung zur Ausführungsplanung exportiert werden.
