Energieverteilung im Moskauer Vorzeigeobjekt

Das erklärte Ziel von „Country Park“, einem multifunktionalen Gebäudekomplex im gleichnamigen rund 5 ha großen Büro- und Gewerbegebiet am Stadtrand der russischen Hauptstadt Moskau, ist die Schaffung eines effektiven und ökologisch sauberen Arbeits- und Lebensraums. Dabei setzten die Planer in Phase 3 der Realisierung auf die durchgängigen Elektrolösungen von Siemens.

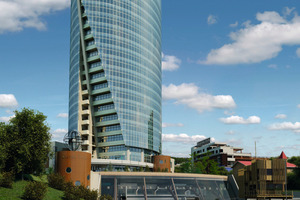

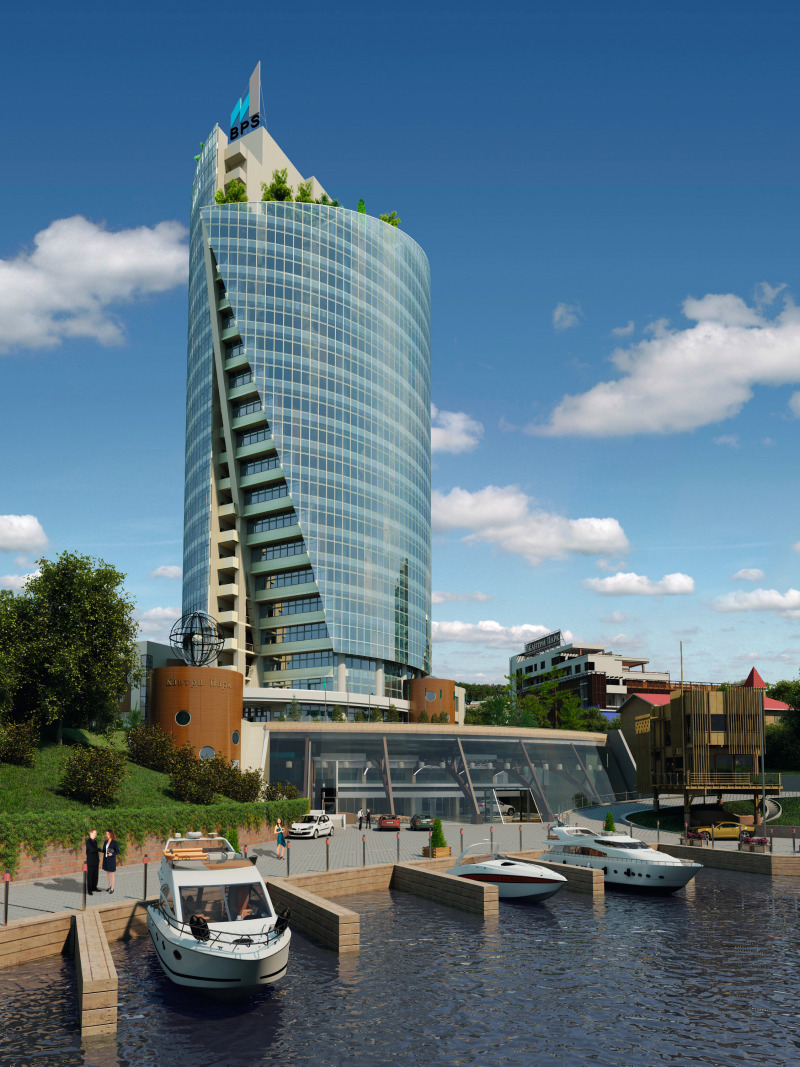

Im Jahr 2001 befand sich an der Stelle des heutigen „Country Parks“ ein verwildertes Gelände an einem schmalen, verschlammten Bach. Ein gutes Jahrzehnt spä­ter erstreckt sich an der Bucht von Butakowo ein visionärer Büro- und Gewerbekomplex mit ausgestaltetem Ufer und Yachtanlegerplätzen. „Country Park“ gilt dank nachhaltiger Bauweise, ökologischen Baustoffen, energie- und wärmeeffizienter Technologien sowie einer Begrünung des Geländes durch eine großzügige Parkanlage als das „grüne“ Vorzeigeprojekt in Russland.

Entwickelt nach dem Prinzip einer Stadt in der Stadt, ver­bindet der „Country Park“ erst­klas­sige Büroräume mit einer komplexen Infrastruktur, die alle Anforderungen des moder­nen Geschäftslebens erfüllt. Ob elegante Shops, Restaurant im Alpenstil, Schönheitssalon oder Tourismusagentur – der „Country Park“ bietet besondere Möglichkeiten für offizielle Meetings, informellen Austausch, Entspannung und Entertainment sowie Dienstleistungen des täglichen Bedarfs.

Vielfältige Nutzungs­anforderungen

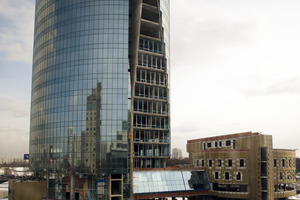

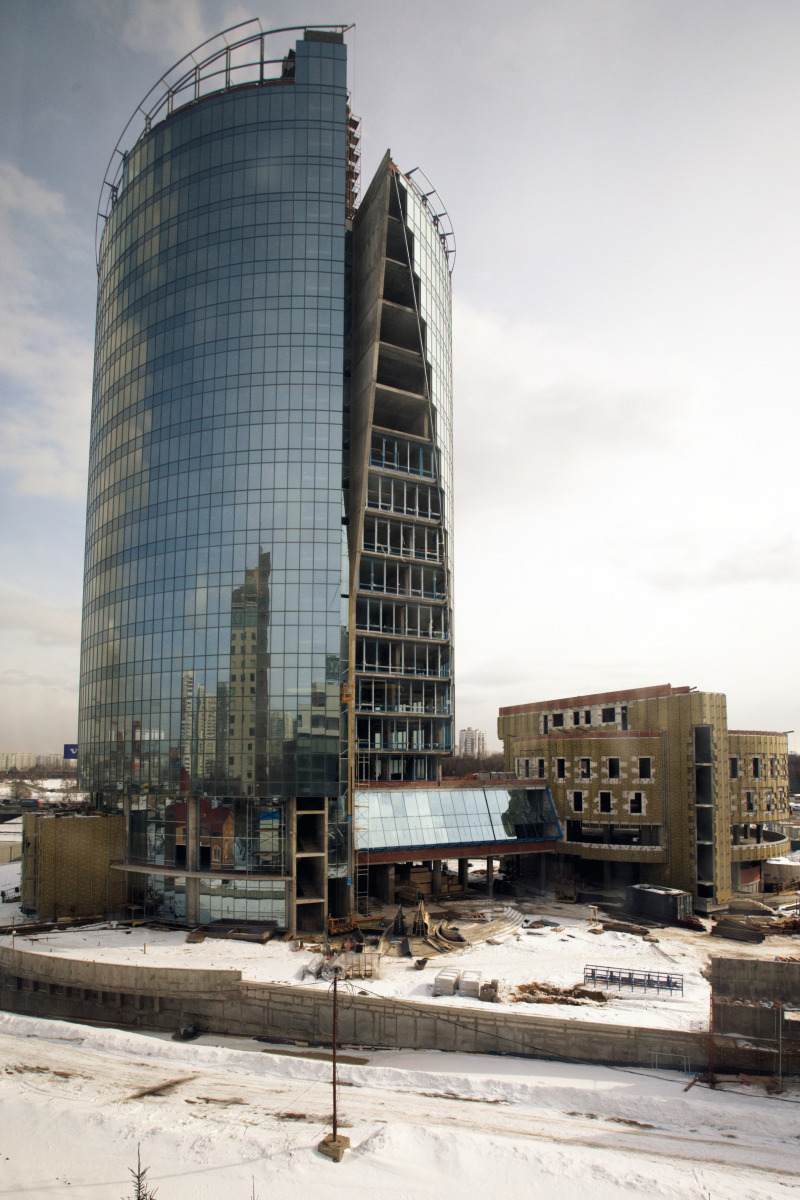

Die Errichtung des „Country Parks“ mit seinen 21 Stockwerken und einer Gesamtfläche von knapp 28 000 m² stellte besonders die Gebäudetechnik vor Herausforderungen. Die oberen drei Etagen sind Appartements vorbehalten. In den darunter liegenden Etagen befinden sich Büro- und Verwaltungseinheiten. An das Hauptgebäude schließt sich eine Kongresshalle mit einer Höhe von 20 m an. Sie bietet mit einer Gesamtfläche von knapp 600 m² Platz für Veranstaltungen mit mehr als 500 Personen. Neben dem Veranstaltungssaal stehen Räumlichkeiten mit Dolmetscherkabinen, Konferenzsäle in variablen Größen sowie Bars und Restaurants zur Verfügung. Auf den zwei Untergeschossen des Gebäudes ist ein Parkplatz für 286 Fahrzeuge geplant.

Effiziente, „grüne“ Lösungen

Als „grünes“ Vorzeigeprojekt und damit ganz der Nachhaltig­keit verpflichtet, stand und steht bei „Country Park“ die effiziente und zuverlässige Energienutzung und -verteilung im Mittelpunkt von Planung und Ausführung. Um diese Ziele zuverlässig und technisch auf der Höhe der Zeit zu realisieren, wurden durchgängige Systeme und Komponenten von Siemens eingesetzt.

Als Mittelspannungsverteiler wurden neun Baueinheiten des Typs „8DJH“ montiert. Für den Einsatz dieser gasisolierten Anlagen sprachen Wartungsfreiheit, die minimalen Abmessungen und ihre Zuverlässigkeit auch bei widrigen Umgebungsfaktoren. Aus diesen Gründen entschieden sich die Projektverantwortlichen auch für vier „Geafol“-Transfor­ma­toren mit doppelreihiger Wicklungsanordnung. Universell einsetzbar, erfüllen die Transformatoren mit der Umgebungsklasse E2, der Klimaklasse C2 und der Brandklasse F1 die Anforderungen der am höchsten definierten Klassen.

Im Bereich der Niederspannung entschieden sich die Planer für Schienenverteilersysteme „Sivacon 8PS LD“ und „Sivacon 8PS LX“. Während die „Sivacon 8PS LD“-Stromschienen die Hauptverteiler aus den Transformatoren speisen, sorgen die „Sivacon 8PS LX“. für die vertikale, etagenweise Verteilung des Stroms vom Hauptverteiler weg. Ebenfalls kompakt in den Maßen und dadurch komfortabel und einfach zu montieren, garantieren beide Schienenverteiler-Systeme maximale Sicherheit. So weisen die Stromschienen vom Typ „LD“ einen hohen Widerstand gegen Kurzschlussströme auf, während die Aluminiumkonstruktion des Stromschienen-Systems „LX“ Leichtigkeit und Stabilität in sich vereint. Um die Durchgängigkeit der Lösungen zu vervollständigen und das Potential des Energieverteilers optimal auszuschöpfen, wurden als Anschlussapparate offene Leistungsschalter der Serie „3WT“ verbaut. In den Auskoppelleitungen wiederum kamen Kompaktleistungsschalter „3VT“ zum Einsatz.

Fazit

Der „Country Park“ bei Moskau gilt als ökologisches und nachhaltig geplantes Vorzeigeobjekt in Russland. Umweltverträglichkeit und Energieeffizienz stehen dabei an zentraler Stelle. Optimal aufeinander abgestimmt, steuert die durchgängige Energievertei­lungs­lösung von Siemens den Stromverbrauch im neuen Ge­bäude­komplex des „Country Parks“ Und sie trägt wesentlich dazu bei, Ressourcen zu schonen und Kosten zu senken.
