Schmale Bauweise

Druckströmungsgully

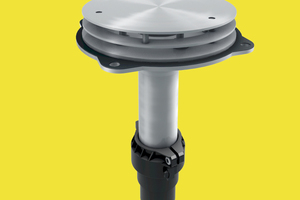

Mit nur 75 mm Außendurchmesser fügt sich der leistungsstarke Druckströmungsgully „SitaDSS Ravana Plus“ auch in schmale Rinnen ein. Sein an die Rinnengeometrie anpassbarer Klebe­flansch stellt die Basis für den lückenlosen Anschluss von Flüssigkunststoffabdichtungen.

Bei besonders beengten Verhältnissen lässt sich das Edelstahlblech dieses Klebeflansches durch Aufkanten weiter verschmälern. Vorgebohrte Löcher vereinfachen die sichere Befestigung im Untergrund. Je höher der Wasseranstau, desto höher ist seine Abflussmenge nach prEN 1253-2:2013. In einer 200 mm breiten Rinne entwässert der Gully bei einer Stauhöhe von z.B. 49 mm gute 7,2 l/s. Eingebaut in der freien Fläche schafft er schon bei 46 mm Stauhöhe ganze 15,7 l/s vom Dach.

Über die Vollfüllung des Fallrohres wacht der in den Gullytopf integrierte „Airstop“, der den Eintrag von Luft ins System verhindert. Gefertigt aus Edelstahl (Werkstoff Nr. 1.4301), hält der schmale Gully mit der hohen Leistung mechanischen und umweltbedingen Einflüssen stand.

Sita Bauelemente GmbH

33378 Rheda-Wiedenbrück

+49 2522 83400

www.sita-bauelemente.de

x

Thematisch passende Artikel:

Ausgabe 02/2015 Nur 195 mm breit

Rinnengully

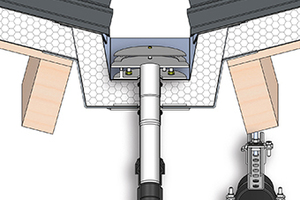

Aufgrund seiner durchdachten Gully­architektur fungiert der „SitaDSS Ravana“ als kom­pakter Problemlöser bei Rin­nen­breiten von 200 mm an aufwärts. Ohne Umbau passt dieser...

mehr
Ausgabe 06/2021 Mit Anstau-Losflansch

Edelstahl-Gully

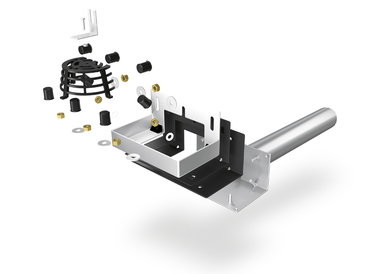

Wird eine Alternative zur Entwässerung durch innenliegende Rohre gesucht, fällt die Wahl oft auf den „SitaRondo“. Der robuste Edelstahl-Gully empfiehlt sich zur Haupt- und Notentwässerung durch...

mehr
Ausgabe 04/2017

Normgerechte Kaskadenentwässerung

Die Regenspende in geregelte Bahnen lenken

Ein Anbau an ungünstiger Stelle? Eine stufenförmig angeordnete Balkonfassade beim Neubau? Staffelgeschosse, die über mehrere Etagen reichen? Nicht immer lässt der Baukörper zu, die Regenspende...

mehr
Ausgabe 03/2023

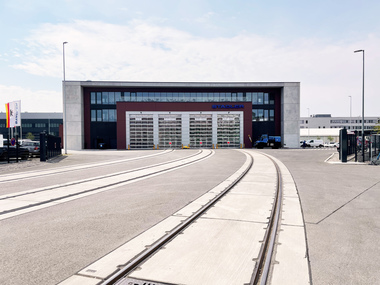

Retentionsprojekt in Berlin
