VRF-Klimaanlage für einen Neubau

Die Sportschule in Saarbrücken

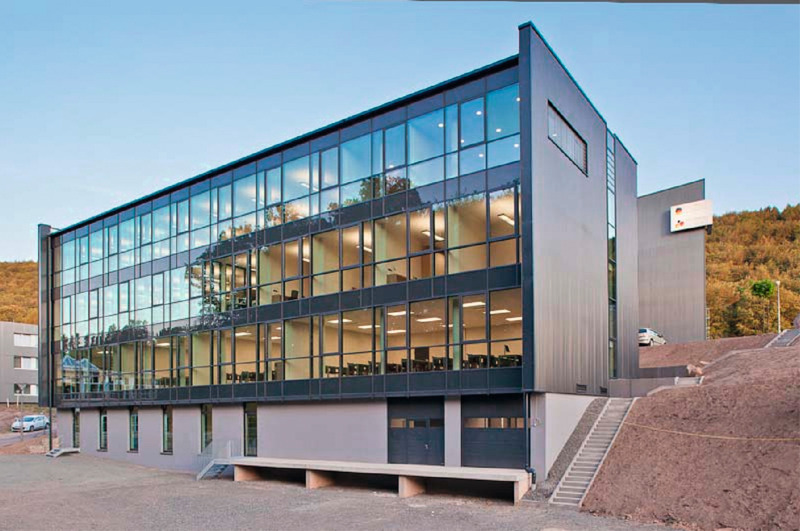

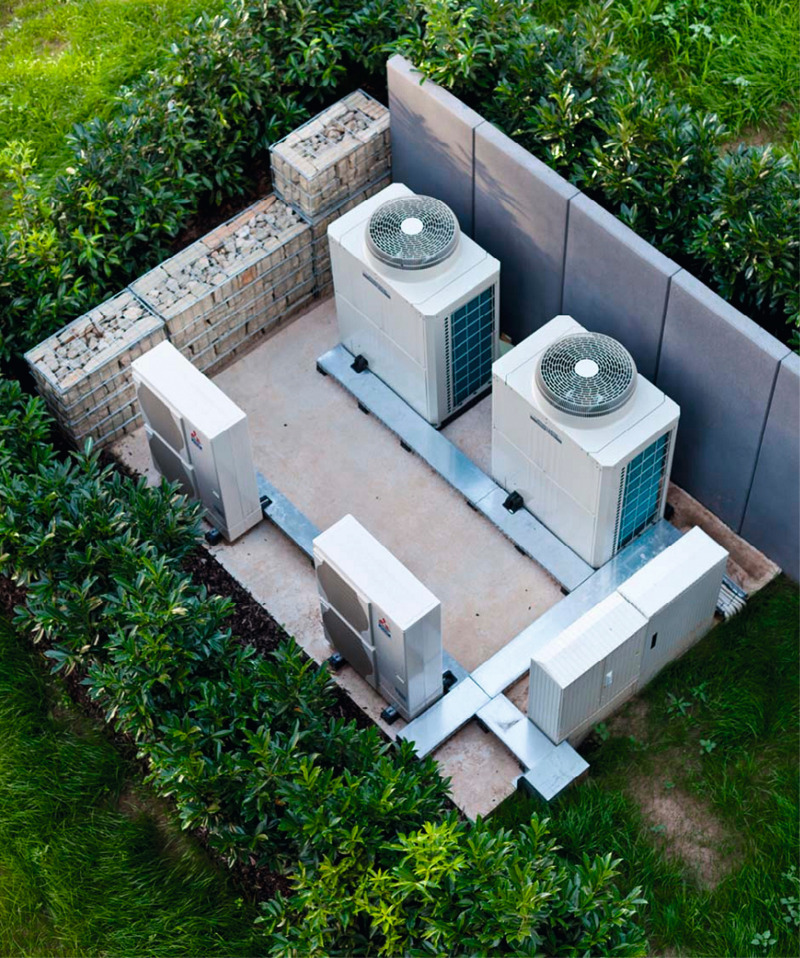

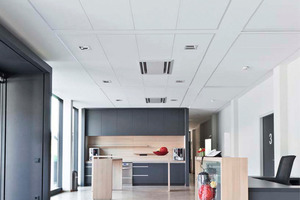

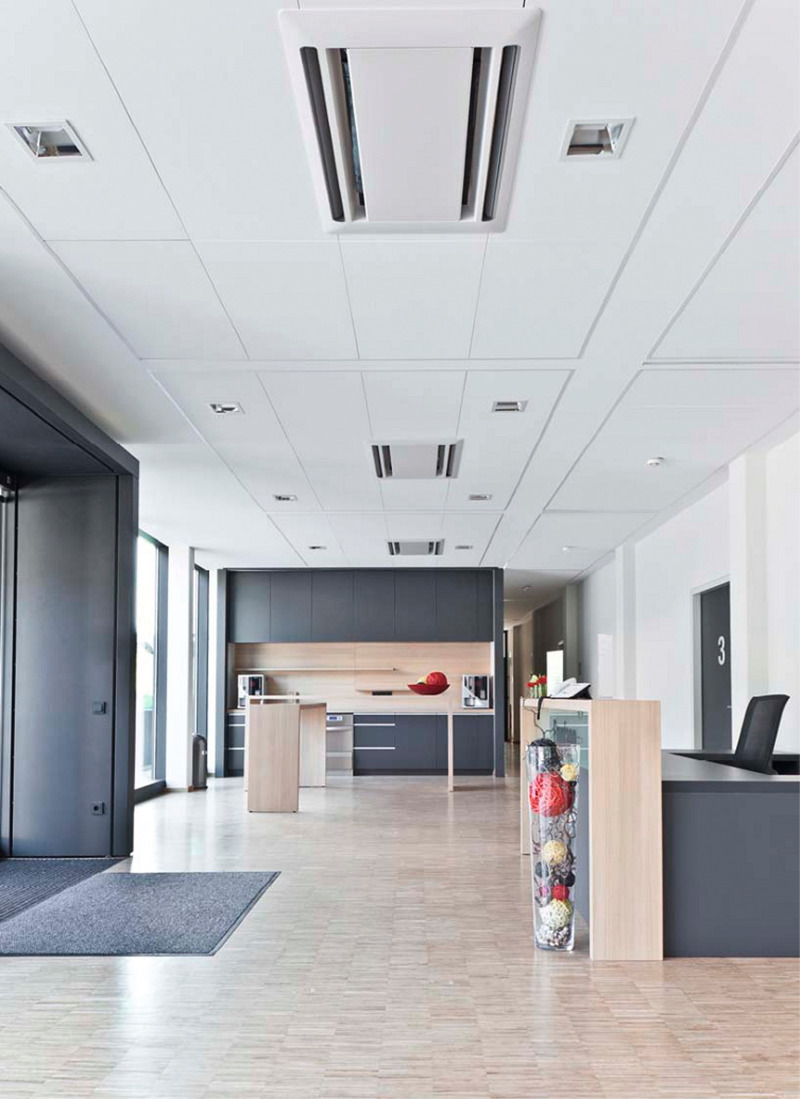

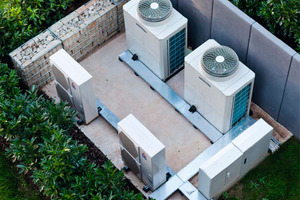

Der Neubau der Deutschen Hoch­schule für Prävention und Ge­sundheitsmanagement in Saarbrücken wird mit einer VRF-Klimaanlage von Mitsubishi Electric gekühlt. Insgesamt 35 Innengeräte, in Decken- oder Kanalausführung, kamen zum Einsatz. Versorgt werden sie von zwei Außengeräten mit gleicher Leistungsstufe. Zwei Aggregate der „City Multi“-Serie übernehmen die Kühlung der Konferenz- und Schulungsräume, der Büros sowie der Druckerei im UG. Ebenso werden die von Gastsportlern bewohnten Wohn- und Schlafzimmer der Appartements klimatisiert. Zwei „Power Inverter“-Einheiten der „Mr. Slim“-Serie kühlen den Serverraum. Hier kommt die in der Klimaanlage integrierte Back Up-Funktion zu Geltung. Sobald eine Außeneinheit eine Störung aufweist, springt die zweite, redundante Anlage ein und sichert so den Betriebsablauf der Sportschule.

Eine besondere Herausforderung stellte die Einbindung der Klimaanlage in eine Steuerung über EIB auf Wunsch des Bauherrn dar. Der Vorteil einer gemeinsamen Anbindung über Tastschalter (bzw. Infrarot-Fernbedienungen) ist, dass die Klimaanlage über die gleichen Bedienelemente gesteuert wird, über die auch das Licht und die Jalousien bedient werden. Dabei können Funktionen wie Temperatur, Intensität der Lüfterstufe sowie das Ein- oder Ausschalten des Klimagerätes eingestellt werden. Möglich wurde diese Kombination durch ein speziell für diese Anwendung entwickeltes KNX-Modul von Mitsubishi Electric, mit dem die einfache Programmierung unterschiedlicher Herstellerprotokolle realisiert werden konnte. Dieses Modul dient dabei als Schnittstelle zwischen EIB und dem internen Mitsubishi-Electric-Bussystem.
