Bedarfsgerechte Regelungstechnik

Nach wie vor sind diese Bereiche der Haustechnik traditionell untergliedert. Das trifft sowohl auf das Produktangebot als auch auf die fachhandwerkliche Ausführung zu. Mit der Regelungstechnik „Efficient Ventilation Control“ (EVC) von Systemair ist ein System auf den Markt gekommen, das die Grenzen der Gewerke sehr einfach überwindet – von der Planung bis zur Installation.

Bis Ende 2019 hat sich die Kommission der Europäischen Union zum Ziel gesetzt, ein System zu entwerfen, mit dem die „Intelligenzfähigkeit“ eines Gebäudes zu bewerten ist [1]. Ein wichtiger Aspekt des „smartness indicator“ in der Europäischen Gebäuderichtlinie (EPBD) wird die Installation selbstregulierender Systeme sein. Sie tragen dazu bei, die Gesamtenergieeffizienz von Gebäuden zu verbessern.

Dass mit einer übergeordneten Regelungstechnik in Gebäuden der Energiebedarf deutlich gesenkt werden kann, wissen Praktiker nur zu gut. Sie kennen aber auch die Hürden. Die bestehen zum einen in dem spezialisierten Fachwissen der Gewerke. Eine Heizung zu bauen und zu installieren erfordert nun mal eine andere Expertise als eine Lüftungsanlage zu konzipieren. Kommt eine aktive Kühlung hinzu, treffen in einem Gebäude gleich drei Gewerke aufeinander – und Energieverbraucher, die sich gegenseitig beeinflussen. Oft stammen die Geräte darüber hinaus von unterschiedlichen Herstellern und werden von verschiedenen Fachleuten installiert. Eine „intelligente“ Vernetzung der Systeme ist dann entweder nur mit hohem Aufwand oder in vielen Fällen gar nicht machbar, weil entsprechende Schnittstellen fehlen.

Hier setzt Systemair mit der Regelungstechnik „Efficient Ventilation Control“ (EVC) an. EVC vernetzt die Bereiche Lüften, Heizen und Kühlen zu einem effizienten Gesamtsystem, das eine optimale „Indoor Air Quality“ (IAQ) sicherstellt und gleichzeitig häufige Szenarien von Energieverschwendung ausschaltet. Dabei überspringt das System nicht nur technische Hürden. Die Grenzen der Gewerke werden vielmehr auch auf der Installationsebene aufgelöst: Die einfache „Plug-and-Play“-Installation und Parametrierung kann von einem spezialisierten Heizungs-, Lüftungs- oder Kälteanlagenbauer genauso ausgeführt werden wie von Generalisten der HLK-Branche. Damit ist nun eine Regelungstechnik von einem Hersteller für Klima- und Lüftungstechnik verfügbar, der die Systemintegration gleich mitliefert.

„EVC“ erschließt viele Energieeinsparpotentiale

Die Raumtemperatur ist der entscheidende Parameter, den Nutzer einstellen. Allerdings beeinflusst nicht nur die Heizung – bzw. zunehmend auch eine aktive Kühlung – die Raumtemperatur, sondern genauso die Lüftung. Werden diese drei Systeme nicht koordiniert geregelt, kommt es zwangsläufig – zu teilweise hohen – Energieverlusten. Folgende typische Szenarien machen das deutlich:

Das sind nur vier Beispiele, die aufzeigen, welche Einsparpotentiale durch eine übergeordnete Regelung möglich sind.

IAQ als Führungsgröße

Damit aber außer der Energieeffizienz auch der Komfort für die Raumnutzer steigt, arbeitet die Regelung „EVC“ nicht allein mit der am Raumthermostat angeforderten Temperatur als Führungsgröße. Vielmehr bedient sie zugleich den Anspruch der Nutzer an ein Komfortklima, das gute Raumluftqualität einschließt.

Denn, wie zahlreiche Forschungen – aber sicherlich auch eigene Erfahrungen – belegen, ist ein behagliches Raumklima nicht allein von der Temperatur abhängig. Steigt beispielsweise die CO₂-Belastung durch eine hohe Personenzahl, sind Konzentrationsschwächen, Unwohlsein und Kopfschmerz bis Hitzeempfindungen die möglichen Folgen. Einige Studien weisen auch Zusammenhänge zwischen schlechter Innenraumluft durch unzureichenden Luftaustausch und Infektionsraten nach [2].

Dabei ist die CO₂-Konzentration meistens ein Indikator für weitere Schadstoffe in der Raumluft, wie beispielsweise „Total Volatile Organic Compounds“ (TVOC), die Summe der flüchtigen organischen Verbindungen. Zusätzliche gesundheitliche Beeinträchtigungen gehen von erhöhter Feinstaubkonzentration in der Raumluft aus. Für diese Belastungen hat eine Arbeitsgruppe im Auftrag des Umweltbundesamtes (UBA) Leit- sowie Richtwerte für weitere 51 gesundheitsrelevante Stoffe in der Innenraumluft erarbeitet [3].

Ebenfalls maßgeblich für das Wohlbehagen ist eine relative Raumluftfeuchtigkeit im Idealbereich zwischen 40 und 60 %.

Nutzer erwarten also zu Recht ein gesundes Komfortklima. Daraus folgt: Der Luftaustausch wird die entscheidende Führungsgröße für eine übergreifende Regelung der Systeme Lüften, Heizen, Kühlen.

Regelung „denkt“ und „fühlt“ mit

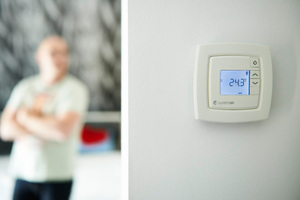

Um möglichst energieeffizient eine hohe IAQ herzustellen, wertet die gewerkeübergreifende Regelung „EVC“ nicht nur die Temperaturvorgaben der Nutzer am Raumthermostaten aus. Sensoren für CO₂, VOC und Luftfeuchtigkeit liefern zusätzliche wichtige Werte für einen bedarfsgerechten Luftaustausch.

„EVC“ kann dabei bis zu vier Lüftungsgeräte regeln. In die Logik integrierte Aktoren für wassergeführte Heiz- und Kühlkreisverteiler schalten diese Systeme so, dass gegenläufige Betriebsmodi ausgeschlossen werden. Mit einem 0- bis 10-V-Signal oder alternativ Zwei-Punkt-Signalen lassen sich diese Aktoren ansteuern, oder die Signale werden auf eine Gebäude­leittechnik (GLT) aufgeschaltet und von dort weiterverarbeitet.

Zudem unterstützt die Regelung das passive Heizen und Kühlen: Im Heizfall – die Ist-Raumtemperatur liegt unter dem am Raumthermostaten eingestellten Sollwert – wird die Luftmenge automatisch erhöht, wenn die Zulufttemperatur über der geforderten Raumtemperatur liegt. Im umgekehrten Fall wird das Kühlen durch eine erhöhte Luftmenge passiv unterstützt, wenn die Zulufttemperatur unter dem eingestellten Temperatursollwert liegt. Die Luftmenge wird so lange erhöht, bis der Sollwert erreicht ist. Allein das führt je nach Gebäudenutzung und Gebäudetechnik zu deutlichen Energieeinsparungen.

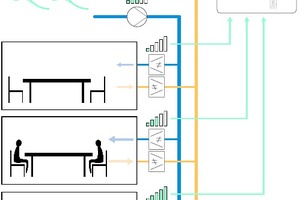

Ganz konkret beziffert werden kann die Energieersparnis der „EVC“-Regelung bei der elektrischen Leistungsaufnahme der Lüftungsventilatoren: Sie liegt bei bis zu 60 %. Erreicht wird dies durch den Abgleich der Volumenstromregler der Zu- und Abluft mit der Drehzahl der EC-Ventilatoren in den Lüftungsgeräten. Das Regelungsprinzip: Bei der Installation werden die Volumenstromregler zunächst auf den errechneten spezifischen minimalen und maximalen Luftvolumenstrom für einen Raum oder eine Nutzungszone eingestellt. Innerhalb dieser jeweiligen Grenzwerte regelt „EVC“ die Klappenstellung stufenlos, analog der durch die Sensorik ermittelten Bedarfssituationen. Entsprechend dem Gesamtluftbedarf fördern die Ventilatoren nur noch die tatsächlich erforderliche Luftmenge. Bis zu 25 verschiedene Räume oder Zonen sind so analog der tatsächlichen Nutzung energieeffizient zu regeln.

Gewerkegrenzen steckerfertig überbrückt

Die Installation einer übergeordneten Regelungstechnik erhöht zumeist den Abstimmungsaufwand der Gewerke zusätzlich. Denn außer den verschiedenen Fachhandwerkern für die Installation der Lüftungs-, Heizungs- und Kühlungsanlagen ist zur Vernetzung der Systeme ein Systemintegrator erforderlich, oft auch ein Elektriker für die Leitungsverlegung und Stromanschlüsse.

Mit der „EVC“-Regelung ist es jedoch möglich, alle Sensoren und Aktoren über verpolungssicher konfektionierte Leitungen mit den fertigmontierten Schaltkästen zu verbinden. Diese Arbeiten müssen nicht von einem Elektriker, sondern können ebenso beispielsweise von SHK-Fachhandwerkern ausgeführt werden. Umfassenden Support sichert Systemair außerdem zu.

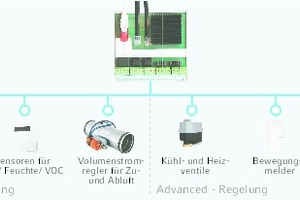

Das Hardwarekonzept ist denkbar einfach. Für jede der 25 möglichen Nutzungszonen ist ein Zonenhub zu installieren – entweder dezentral in der jeweiligen Zone, zentral in einem Schaltschrank per Hutschienenmontage oder einer Kombination beider Varianten. Dann wird an jeden Zonenhub die Sensorik über fertig konfektionierte Leitungen angeschlossen: ein einstellbares Raumthermostat, Fühler für CO₂, VOC oder Luftfeuchtigkeit sowie optional ein Präsenzmelder, Chance-Over-Sensor (PT 1000), Fensterkontakte oder Kondensationswächter. Nach dem gleichen Prinzip werden die Volumenstromregler sowie Ventilantriebe für Heiz- und Kühlkreise angeschlossen.

Die Zonenhubs wiederum sind über Leitungen mit RJ45-Stecker per „Plug-and-Play“ mit dem zentralen Schaltschrank zu verbinden. Hier werden auch die Lüftungsgeräte angeschlossen. Bis zu vier Lüftungsgeräte kann die „EVC“ regeln: modulare Lüftungsgeräte der „Geniox“-Baureihe für Luftmengen bis zu 70.000 m³/h, „Topvex“-Kompaktlüftungsgeräte für Luftmengen von 400 bis 5.200 m³/h und „Save“-Wohnungslüftungsgeräte für Volumenströme von 100 bis 650 m³/h.

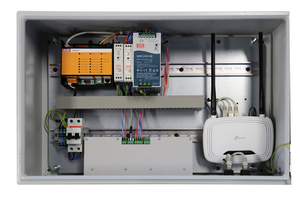

Die Steuer- und Regelsignale werden über Modbus ausgetauscht. Im zentralen Schaltschrank selbst ist bereits ein WiFi-Router eingebaut. Darüber lassen sich sehr einfach die Parametrierung – und später die Fernwartung – über den Webbrowser eines beliebigen mobilen Endgeräts vornehmen sowie die „EVC“-Regelung in ein bestehendes Netzwerk integrieren. Die Oberfläche des Webbrowsers stellt außerdem alle relevanten Soll- und Ist-Werte der Lüftungsgeräte und Zonen grafisch auf einen Blick dar.

Fazit

Die Europäische Union forciert den Einsatz smarter Regel­sys­teme in Gebäuden, um Energie zu sparen. Die Effizienz lässt sich insbesondere steigern, wenn die relevanten Systeme Lüften, Heizen, Kühlen ganzheitlich geregelt werden. Diese Möglichkeit eröffnet nun „Efficient Ventilation Control“ (EVC). Allein bei der elektrischen Aufnahmeleistung der Ventilatoren werden Einsparungen von bis zu 60 % erreicht. Außerdem lassen sich gegenläufige Betriebsmodi der jeweiligen Systeme verhindern, die häufig viel Energie verschwenden.

Die „EVC“-Regelung überwindet dabei nicht nur die technischen Hürden, hervorgerufen durch die klassische Trennung der einzelnen Gewerke der Haustechnik, sondern auch Herausforderungen bei der Installation einer so umfassend vernetzten Regelungstechnik. Dazu wurden einfach zu installierende, vorgefertigte Sets mit steckerfertigen Leitungen konzipiert. Damit kann „EVC“ sowohl von den Gewerkespezialisten des Heizungs-, Kühlanlagen- oder Lüftungsbau installiert werden als auch von Generalisten der Branche.
