Für die Heizungspumpengruppe

3-Wege-Mischventil

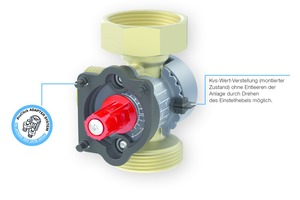

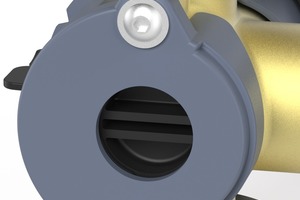

Das 3-Wege-Mischventil „ARV 325“ ergänzt die Heizungspumpengruppe „PrimoTherm 180-2 DN 25 KVS Vario“ und erleichtert den hydraulischen Abgleich. Die übersichtliche, gut lesbare Skala ermöglicht es, den Kvs-Wert jederzeit nach Bedarf zwischen 2,5 und 12 m3/h einzustellen – sogar ohne die Anlage zu entleeren. Für die Erstmontage lässt sich der Kvs-Wert zudem mit einem handelsüblichen Schlitz-Schraubendreher einfach an der Mischer-Rückseite einstellen. Über- oder Unterdimensionierungen sind aufgrund der einfachen Anpassung des Kvs-Wertes somit passé. Ein Adapter am Mischventil dient zur werkzeuglosen Befestigung des Afriso-Stellmotors „ARM ProClick“ an der richtigen Position.

Die optimale Anpassung an die jeweiligen Regelanforderungen der Anlage bringt Vorteile mit sich: von einem kleineren Mengensprung bzw. kleinerer minimal regelbarer Leistung über die größere Ventilautorität bis zur vollen Nutzung des Mischer-Regelbereichs (0 bis 100 %). Vereinfacht wird auch der hydraulische Abgleich.

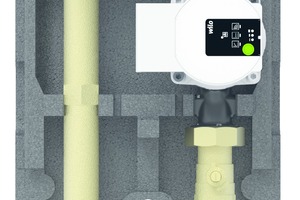

Die Variante „180-1“ wird in ungemischten Heizkreisen, speziell auch zur Speicherladung, verwendet.

Die Ausführung „180-2“ wurde speziell für gemischte Heizkreise ausgelegt. Mit dem 3-Wege-Mischer und dem Stellmotor lässt sich die Vorlauftemperatur durch Beimischung des Rücklaufs auf die Wunschtemperatur regeln.

Die Variante „180-3“ regelt die Rücklauftemperatur des Systemwassers zum Wärmeerzeuger automatisch auf den im Ventil eingestellten Wert.

Afriso-Euro-Index GmbH

Geschäftsbereich I „Haustechnik“

74363 Güglingen

+49 7135 1020

info@afriso.de

www.afriso.de
