Individuelle Lüftungslösungen in Mannheims Nationaltheater

Sanierung des Nationaltheaters erfordert neu entwickelte Bodenluftauslässe

Bild: Maximilian Borchardt

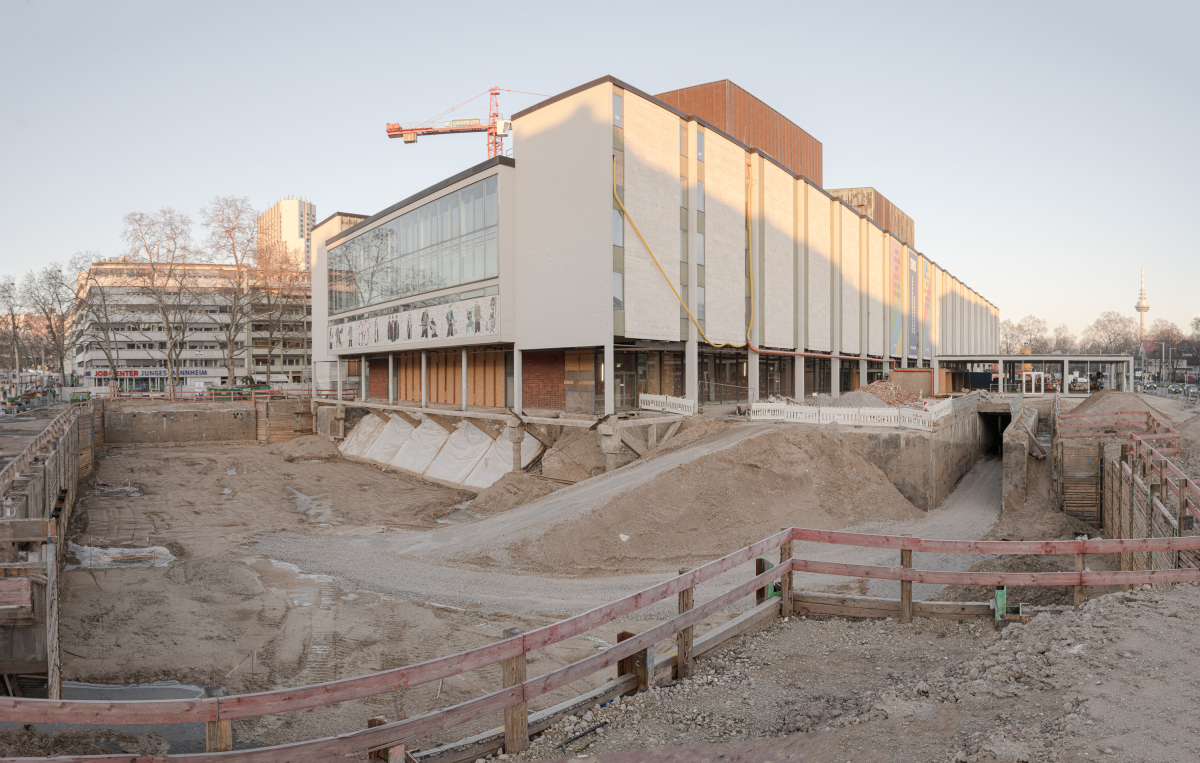

An das Nationaltheater Mannheim werden im Zuge der Sanierung unterirdische Räumlichkeiten angebaut. Hier am Friedrichsring entstehen Präsenzwerkstätten.

Bild: Maximilian Borchardt

Bild: Christian Kleiner

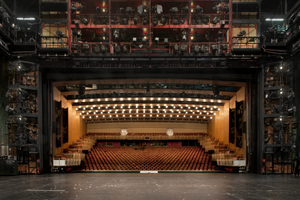

Blick von der Bühne in Richtung Zuschauer, vor der Sanierung. Nach über 60 Jahren ist vom einstigen Glanz nicht mehr viel übrig.

Bild: Christian Kleiner

Bild: Kiefer Klimatechnik

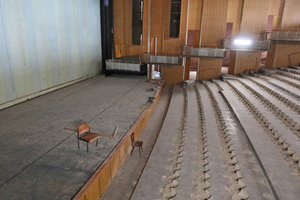

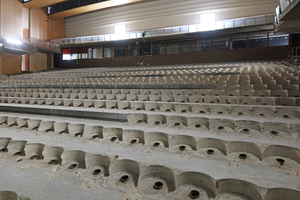

Die Einbringung der Zuluft erfolgte im Zuschauerraum über die bestuhlten Bodenstufen. Hier sind die alten Trapezluftauslässe mittels Kernbohrung entfernt.

Bild: Kiefer Klimatechnik

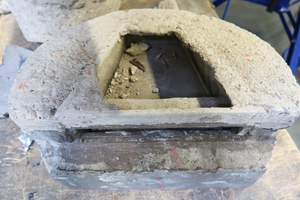

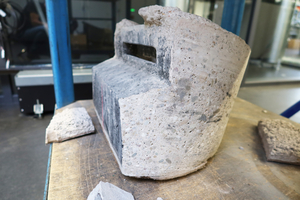

Der alte trapezförmige Bodenluftauslass in Betoneinfassung.

Bild: Kiefer Klimatechnik

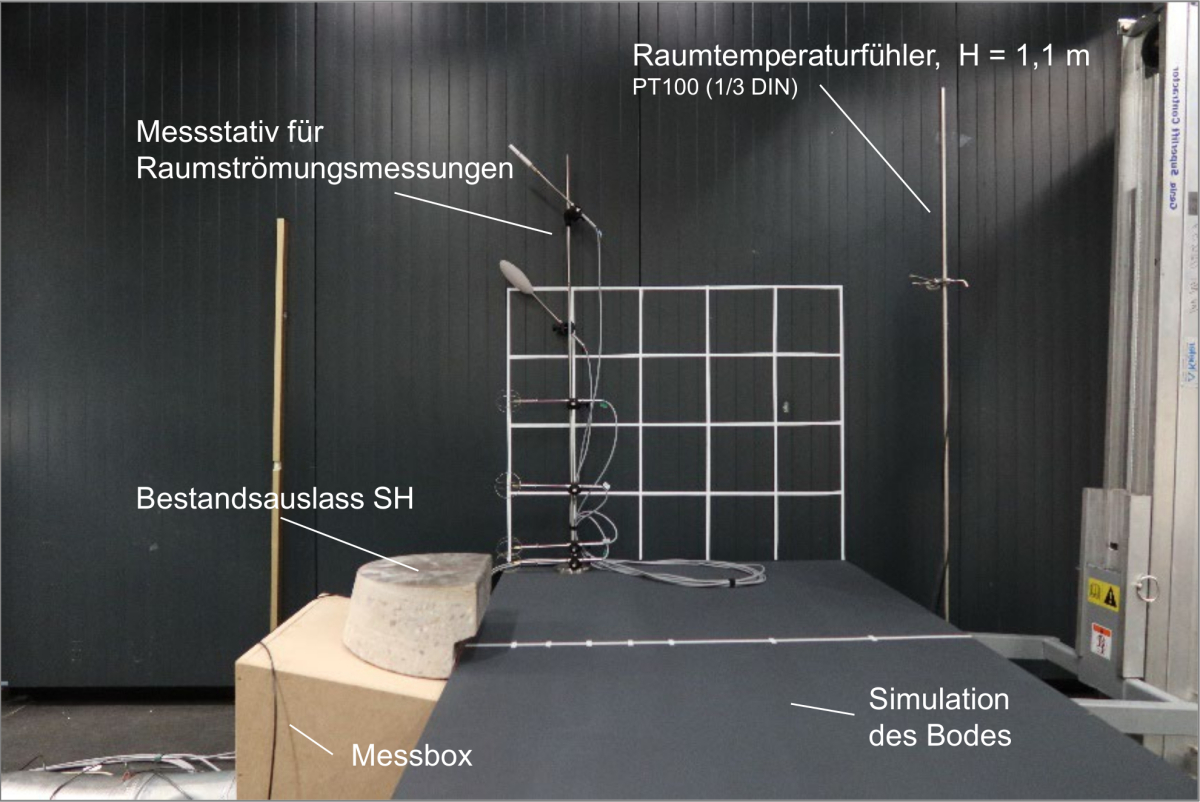

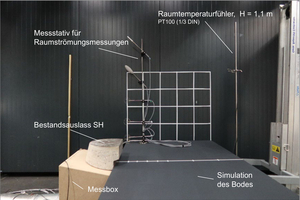

Versuchssaufbau im Labor zur Strömungsmessung des Bestandsauslasses. Messstativ zur Messung der lokalen Luftgeschwindigkeiten und der lokalen Lufttemperaturen in verschiedenen Abständen vom Luftdurchlass und in verschiedenen Höhen im Raum.

Bild: Kiefer Klimatechnik

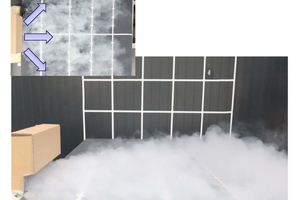

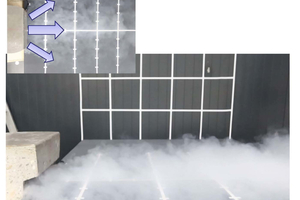

Strömungsvisualisierung mit weißem Nebelfluid im Vergleich zwischen Bestand (links) und optimiertem Luftdurchlass (rechts) zur qualitativen Bewertung der Raumströmung.

Bild: Kiefer Klimatechnik

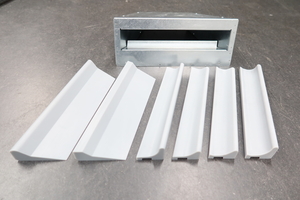

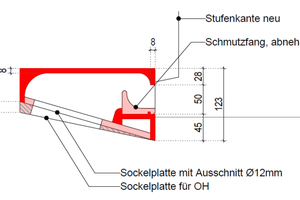

Prototyp des neuen Kiefer Bodenluftdurchlass mit verschiedenen Ausblaskontur-Modellen aus Stufenkante und Schmutzfang.

Bild: Kiefer Klimatechnik

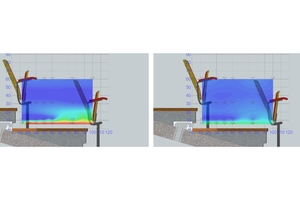

Für die zugfreie Lufteinbringung ermittelte Kiefer die lokalen Luftgeschwindigkeiten. Die Grafik zeigt eine deutliche Reduzierung der lokalen Luftgeschwindigkeit von v_max= 0,52 m/s auf 0,26 m/s – das verhindert ein unangenehmes Zuggefühl.

Bild: Kiefer Klimatechnik

60 Jahre nach seiner Eröffnung wird das Nationaltheater Mannheim aufwändig generalsaniert. Luftauslässe von Kiefer Klimatechnik sorgen künftig für einen komfortablen Theatergenuss. Speziell dafür entwickelte das Unternehmen aus Stuttgart verschiedene Lüftungslösungen, wie etwa einen neuen Bodenluftauslass für die Zuschauerräume vom Opern- sowie Schauspielhaus. Im Zuge dessen erfolgten komplexe Funktionsprüfungen im hauseigenen Raumströmungslabor.

Seit über 60 Jahren gilt das Nationaltheater Mannheim (NTM) als kulturelles Flaggschiff der Stadt. Seine historischen Wurzeln jedoch reichen zurück bis ins 18. Jahrhundert, als Kurfürst Carl Theodor 1775 den Auftrag erteilte, ein Zeughaus in den Mannheimer Quadraten zu einem Theater umzubauen. Die Tatsache, dass hier nur deutschsprachige Stücke gespielt wurden, die den Nationalgedanken fördern sollten, machte das Haus bald zu einem Nationaltheater. Das NTM gilt als ältestes kommunales Theater. Nach seiner Zerstörung im Zweiten Weltkrieg entstand 1957 das heutige Spielhaus am Goetheplatz, mit...
